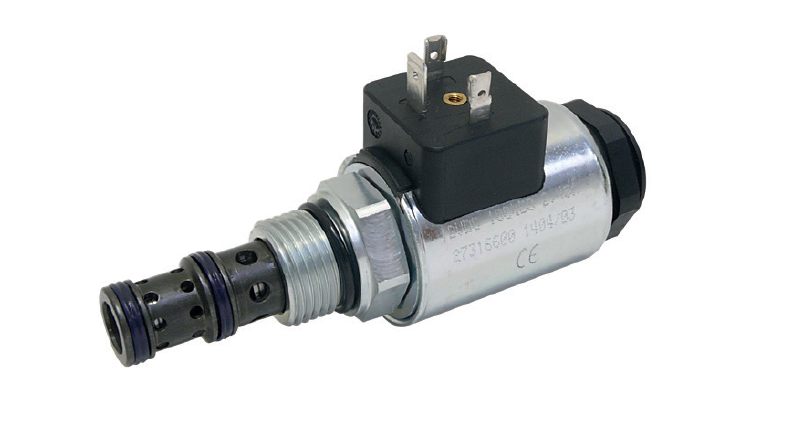

3-линейные золотниковые гидрораспределители встраваемого типа с электромагнитным управлением, 7/8”-14 UNF-SAE 10/3 EV3*.78.* 40 л/мин – 25 МПа (250 бар)

Направляющий гидрораспределитель, 3-линейный, 2-позиционный, золотникового типа.

[1] Описание

Для данных клапанов предусмотрены различные конфигурации золотников.
По запросу может поставляться версия для режимов высокой производительности для высоких расходов или давлений. Двойные кольцевые уплотнения обеспечивают эффективную и надежную герметизацию клапана.

[2] Код для заказа

(1) EV3: 3-линейный электромагнитный клапан золотникового типа

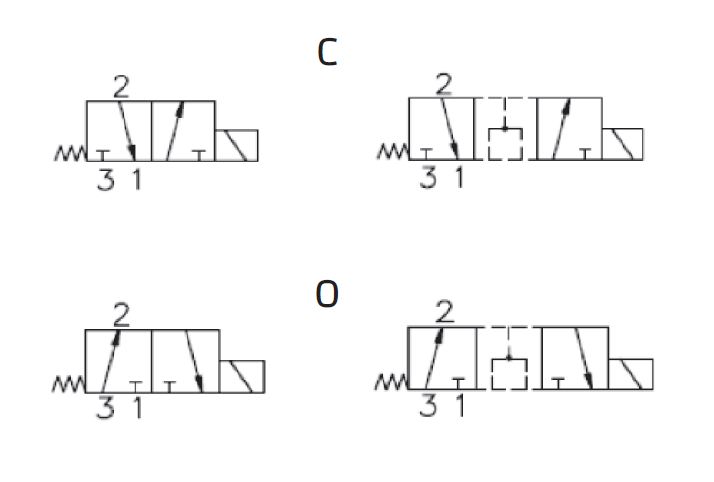

(2) Тип золотника:

C: Нормально закрытый
O: Нормально открытый

(3) 78: 7/8”-14 UNF

(4) Варианты клапанов (см. 7)

03: Без устройства ручного управления
04: Устройство ручного управления нажимного типа (стандарт)
05: Устройство ручного управления винтового типа

(5) Электрическое напряжение и катушки электромагнитов (см. 9):

0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
115A: Катушки для 110 B/50 Гц – 115 В переменного тока/60 Гц
230A: Катушки для 220 B/50 Гц – 230 В переменного тока/60 Гц

(6) Опции соединения катушки

Без обозначения: Стандартное соединение ISO4400/DIN43650/A
D: Deutsch
A: AMP Junior Timer
AMPX

(7) Номер конструкции (порядковый) клапанов

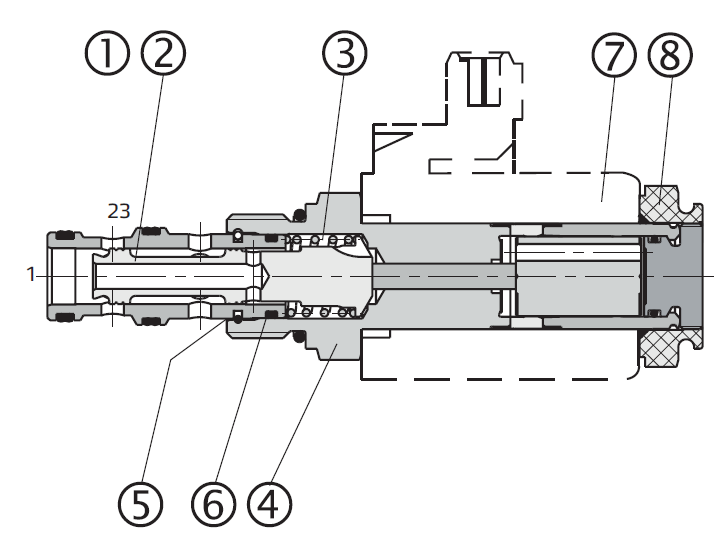

В состав встраиваемыху 3-позиционных/2-линейных клапанов типа EV3*.78 входит втулка клапана 1, управляющий золотник 2, возвратная пружина 3 и приводной узел 4, который включает магнитные детали и винтовую секцию.
Возбуждающая электрическая катушка 5 электромагнита крепится к узлу зажимной гайкой 6. Когда к катушкам электромагнитов подводится питание, магнитный подвижный якорь смещается и, посредством стержня, установленного внутри узла, перемещает управляющий золотник, создавая гидравлические соединения между портами 1, 2 и 3.

Рекомендуемое использование портов: 3 = P, 1 = T

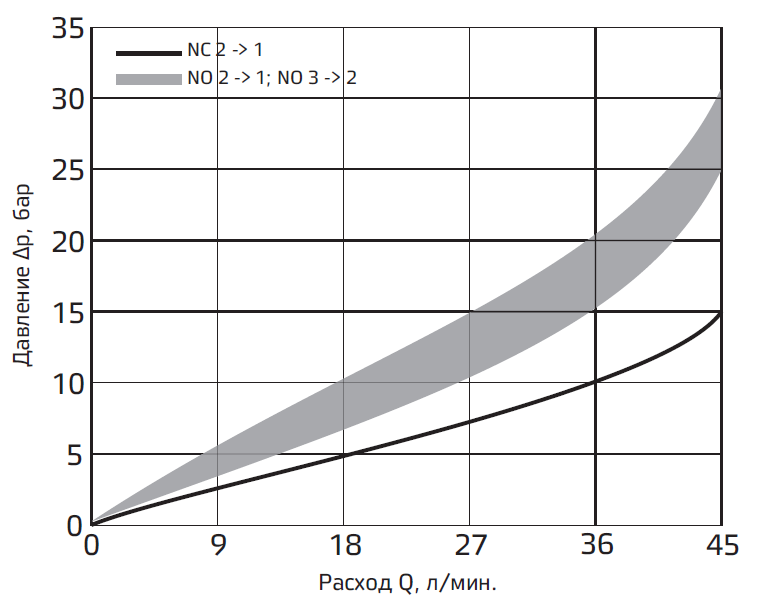

[3] Типовые графики

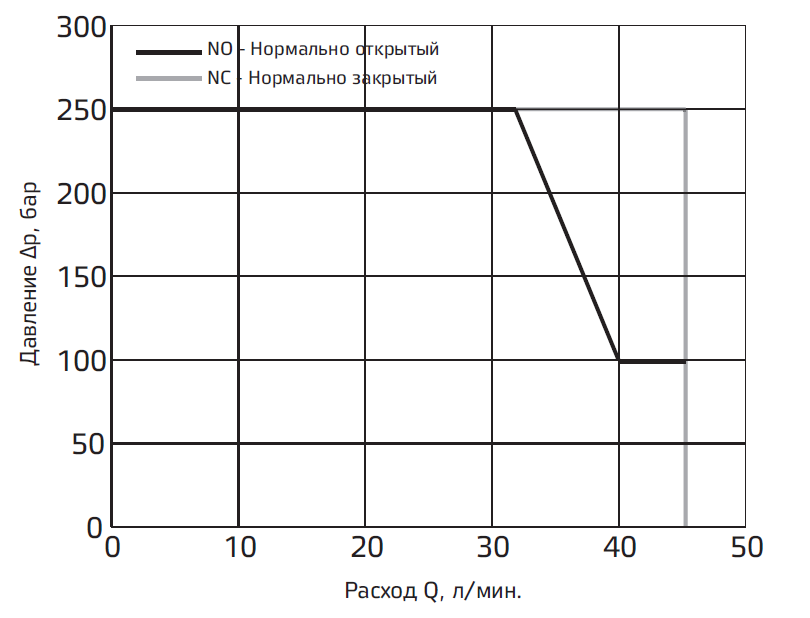

[4] Пределы гидравлической мощности

[5] Соединители

Все соединители должны соответствовать требованиям стандарта ISO4400 (DIN43650), и электрическая цепь должна быть способна проводить следующий номинальный ток:

12 B постоянного тока = 2,4 A     115 B/50 Гц = 0,26 A
24 B постоянного тока = 1,2 A      230 B/60 Гц = 0,14 A

Катушки с двумя электрическими контактами, соответствующие стандартам для соединителей AMP, предусмотрены только для источника питания постоянного тока (пример кода: B02- 012C AMP).

[6] Установочные размеры

 Клапаны EV3*.78 устанавливаются в 7/8”-14 UNF. Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и зафиксируйте путем затяжки шестигранника под ключ 27 мм с крутящим моментом приблизительно 45 Нм

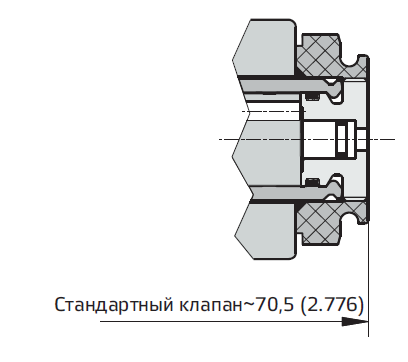

[7] Варианты ручного управления

[8] Катушки типа B02 (ø19 мм)

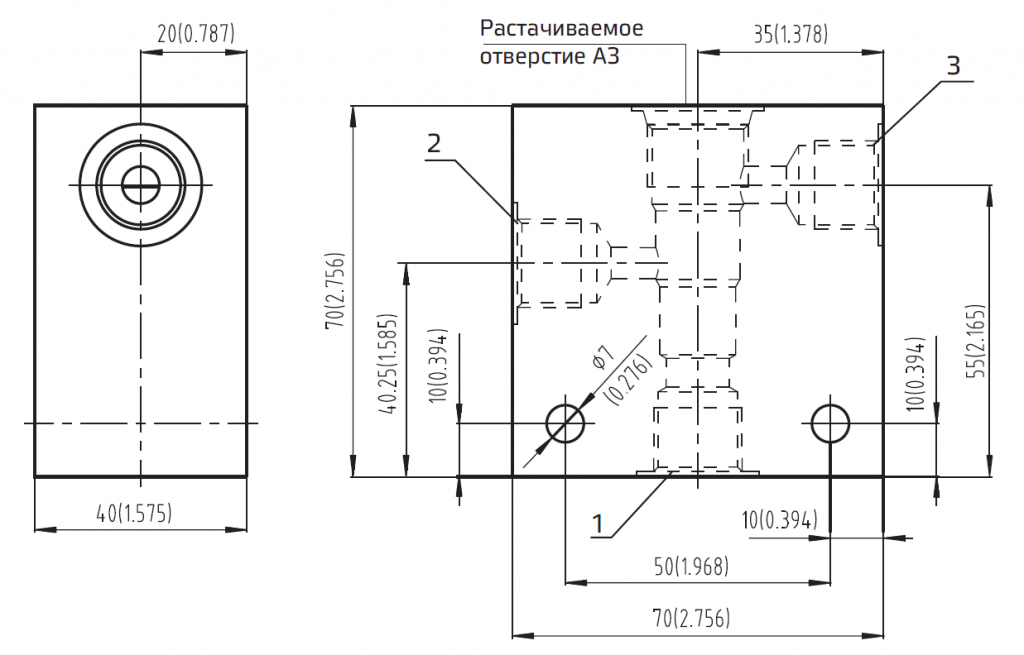

[9] Корпус линейного монтажа

LAB-78-2/38, 3/8” BSP, алюминиевый сплав, масса 0,54 кг
