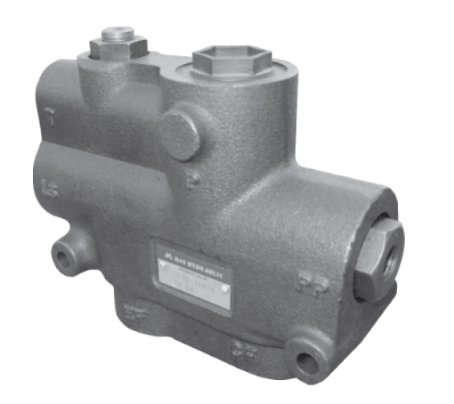

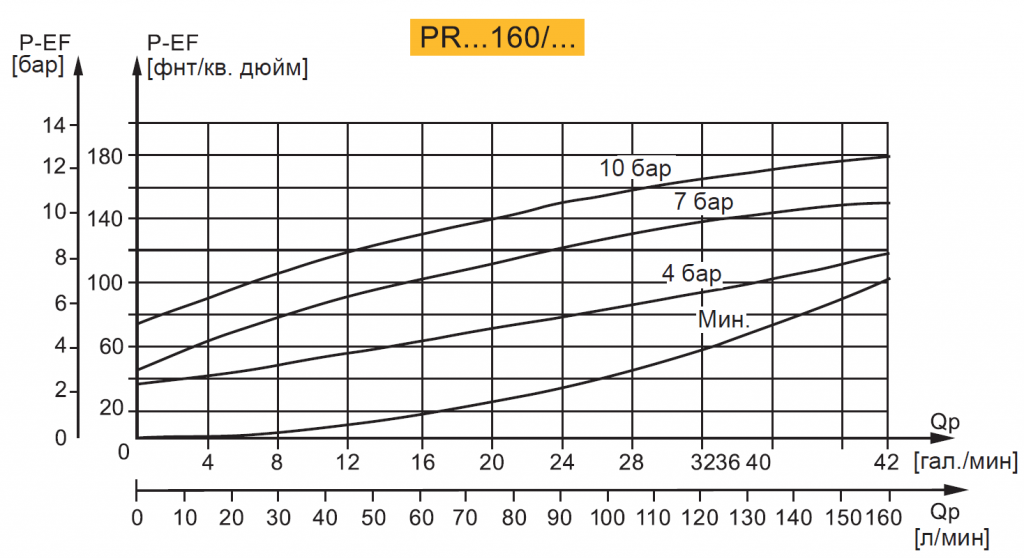

Приоритетные клапаны PRT...160 оснащены встроенным управляющим разгрузочным клапаном, который обеспечивает защиту рулевого устройства от избыточного давления. Управляющий разгрузочный клапан взаимодействует с затвором распределительного клапана для ограничения максимальных температуры и давления на рулевом устройстве, измеренных в его определённых точках.

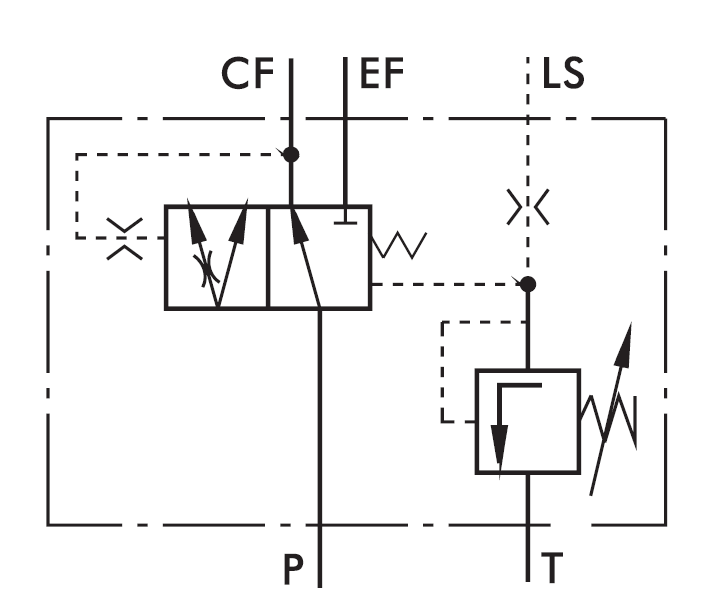

Статический сигнал PRT 160/...
|

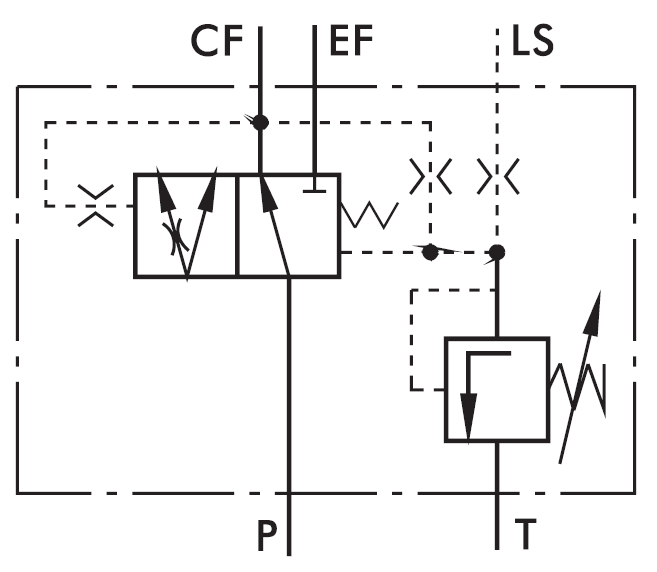

Динамический сигнал PRTD 160/...
|

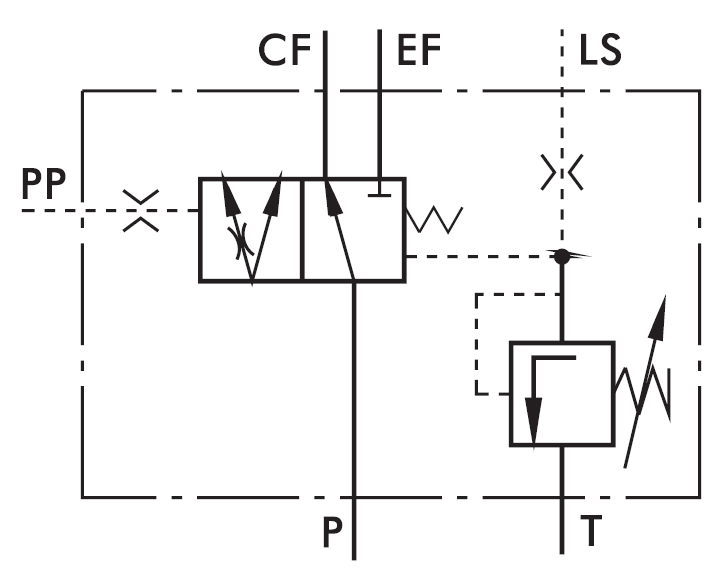

Статический сигнал с внешним
управлением PRTE 160/...
|
|
|
|
* – Давление клапана от 80 до 210 бар, отрегулированное по требованию заказчика.
P – насос, EF – избыточный расход, CF – управляющий поток (основной поток масла),
LS – обратная связь, T – бак, PP – давление в системе управления

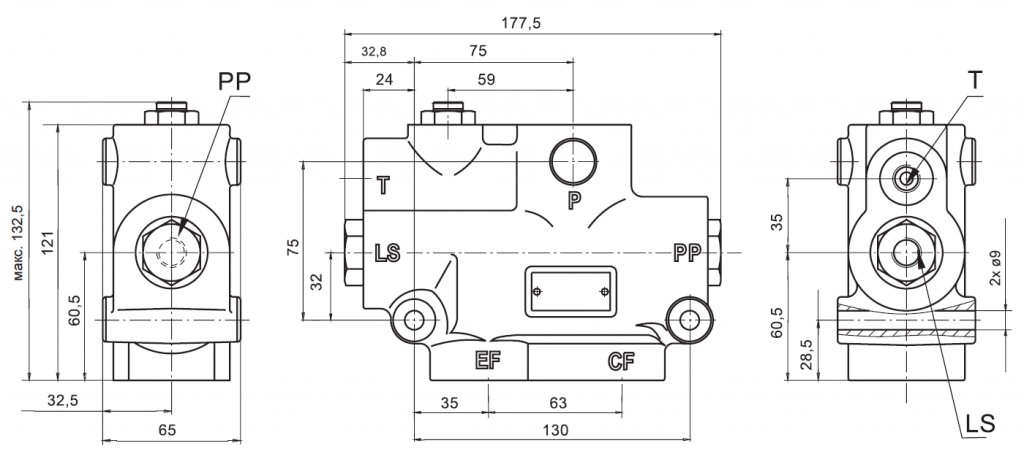

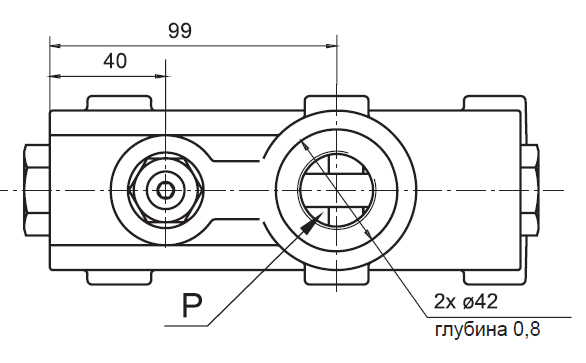

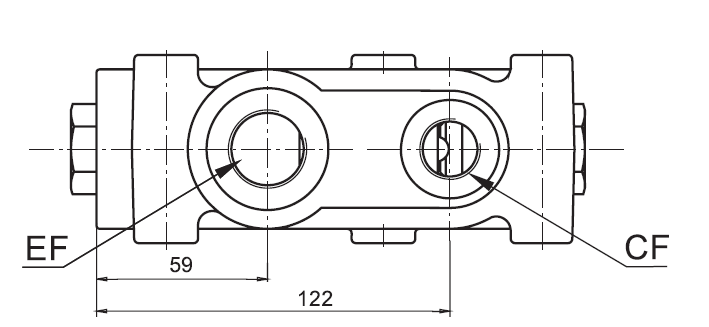

Размеры и установочные характеристики PRT(D)(E)160/...
Резьбовые отверстия
Код
|
Отверстия – P, EF Резьба
|
Отверстие – CF Резьба
|
Отверстия – LS, PP, T
|
—
|
G3/4 глубина 20,5 мм
|
G1/2 Глубина 18,5 мм
|
G1/4 глубина 12,5 мм
|
M
|
M27x2 глубина 20,5
|
M18x1,5 глубина 18,5
|
M12x1,5 глубина 12,5
|
A
|
1 1/16 – 12 UN с уплотнительным
кольцом глубиной 20,5 мм
|
3/4 – 16 UNF с уплотнительным
кольцом глубиной 18,5 мм
|
7/16 – 20 UNF с уплотнительным
кольцом глубиной 12,5 мм
|
