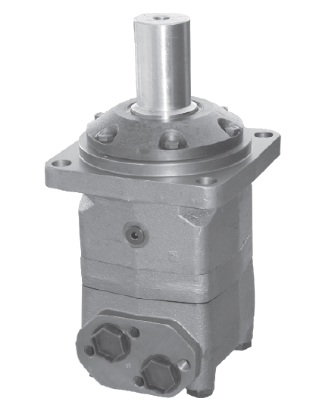

Код заказа
Поз. 1
|
Без кода
|
C
|
W
|
S
|
V
|
Монтажный фланец
|
Квадратный фланец,
четыре отверстия
|
Монтаж SAE C
|
Колесный монтаж
|
Короткий монтаж
|
Очень короткий монтаж
|
|
Поз. 2
|
315
|
400
|
500
|
630
|
800
|
Код рабочего объема
|
314,5 см3/об
|
400,9 см3/об
|
499,6 см3/об
|
629,1 см3/об
|
801,8 см3/об
|
|
Поз. 3
|
Без кода
|
C
|
CO
|
SH
|
K
|
Выступающие части вала **
|
для монтажного фланца S и V
|
Ø50 цилиндрический, Призматическая шпонка A14x9x70 DIN 6885
|
Ø2 ¼” цилиндрический, Призматическая шпонка ½”x½x2¼’’ Bs46
|
Ø2 1/6” со шлицами, ANSI B92.1-1976
|
Ø60 конический 1:10, Призматическая шпонка B16x10x32 DIN 6885
|
|
Поз. 4
|
Особые характеристики
|
|
Поз. 5
|
Модель
|
Тип
|
L mm
|
L2 mm
|
Тип
|
L mm
|
L2 mm
|
L1 mm
|
MV 315
|
214,5
|
160
|
MVC 315
|
238,25
|
184,26
|
22,0
|
MV 400
|
221,5
|
167
|
MVC 400
|
245,25
|
191,26
|
29,0
|
MV 500
|
229,5
|
175
|
MVC 500
|
253,25
|
199,26
|
37,0
|
MV 630
|
240
|
186
|
MVC 630
|
263,75
|
209,76
|
47,5
|
MV 800
|
254,0
|
200
|
MVC 800
|
277,75
|
223,76
|
61,5
|

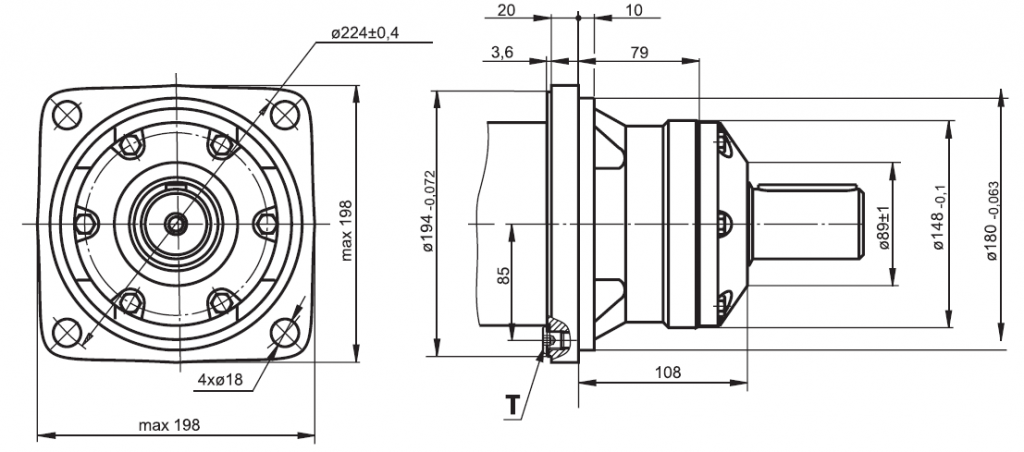

Монтаж
|

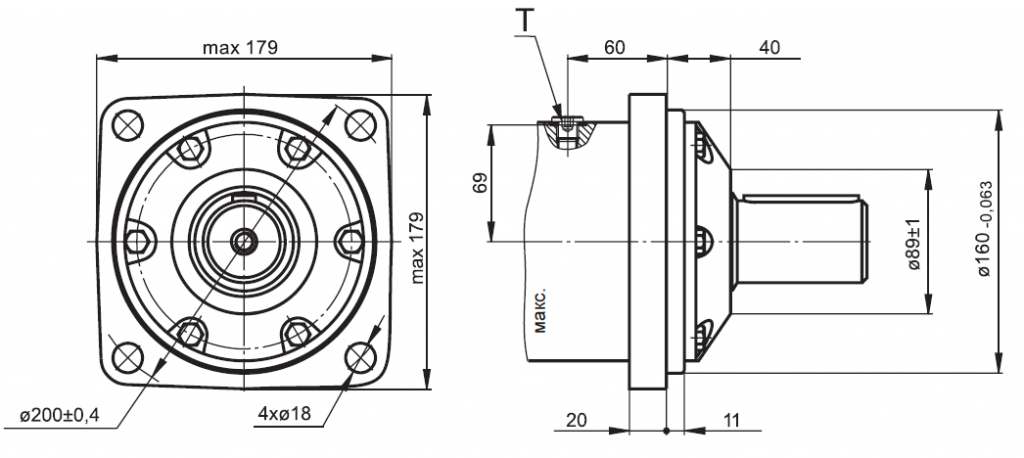

Квадратный фланец (4 отверстия)
|
|

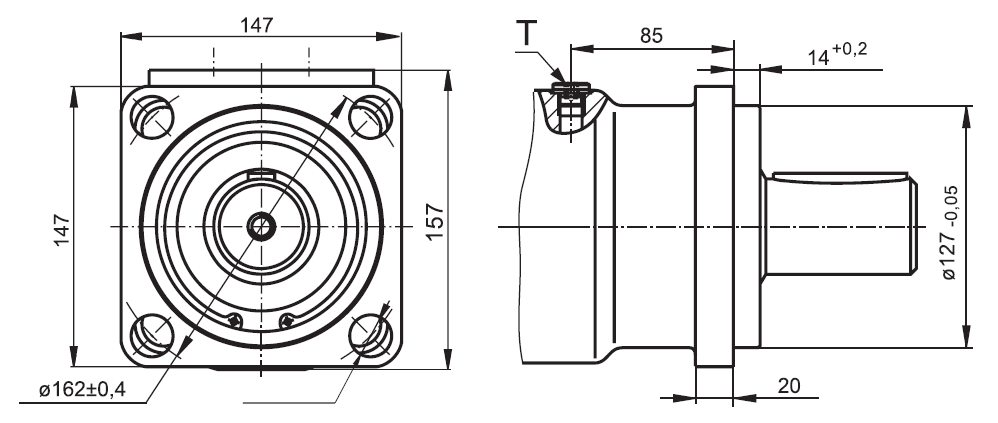

C Монтаж SAE C
|
|
W Колесный монтаж
|
|

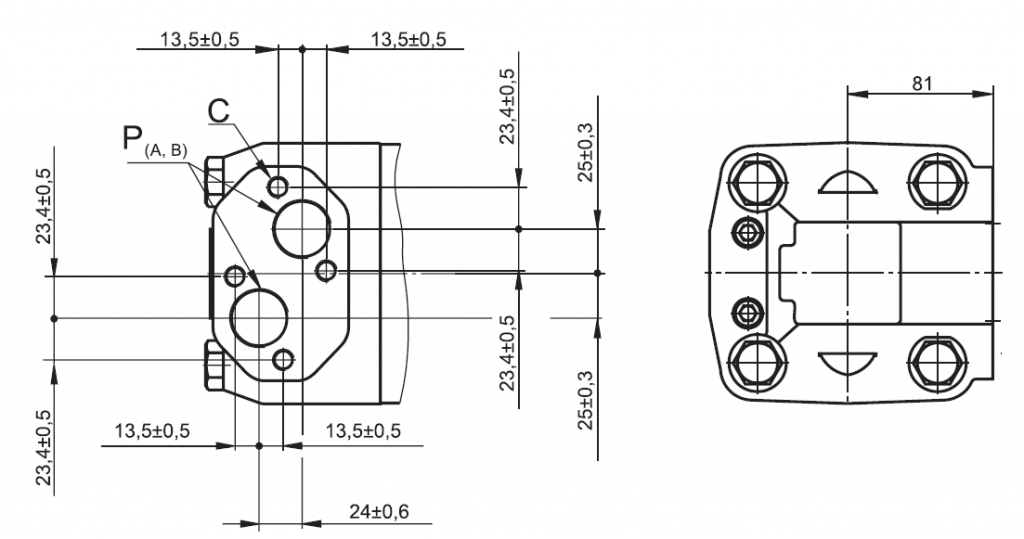

Расположение отверстий
|
Боковые отверстия
|
|
C: 4xM12-12 мм, глубина
P(A,B): 2xG1 20 мм, глубина
T: G1/4 12 мм, глубина
|

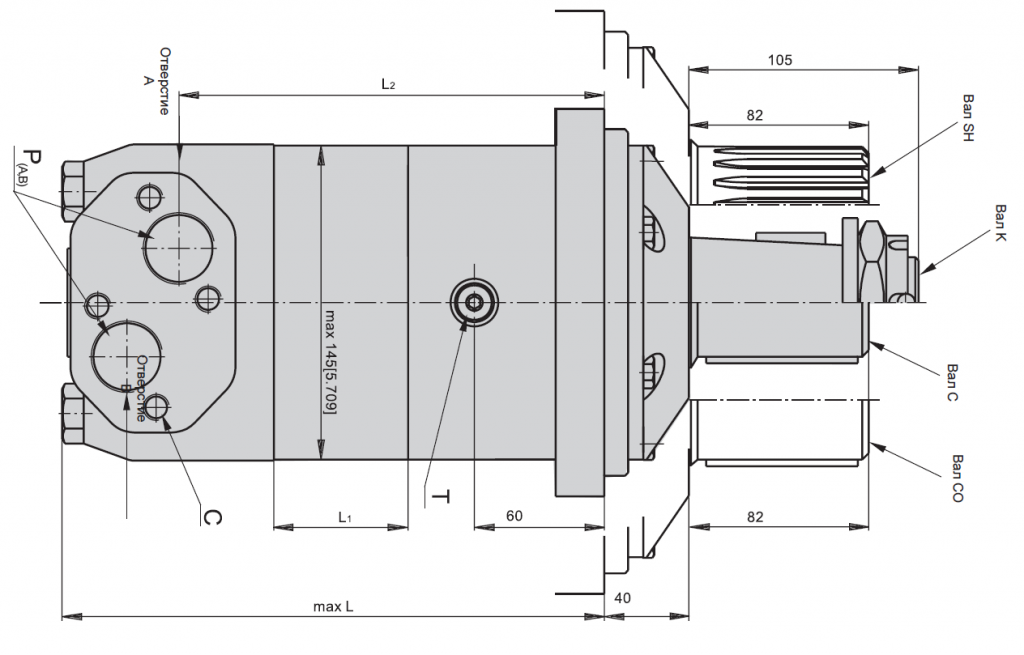

Выступающие части вала
|
C
|
CO
|

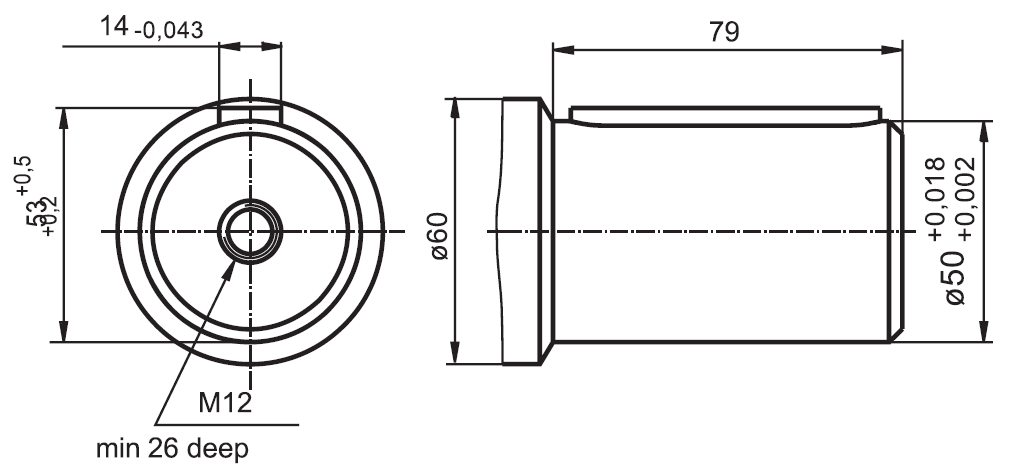

Ø50 цилиндрический, Призматическая шпонка A14x9x70 DIN 6885
|

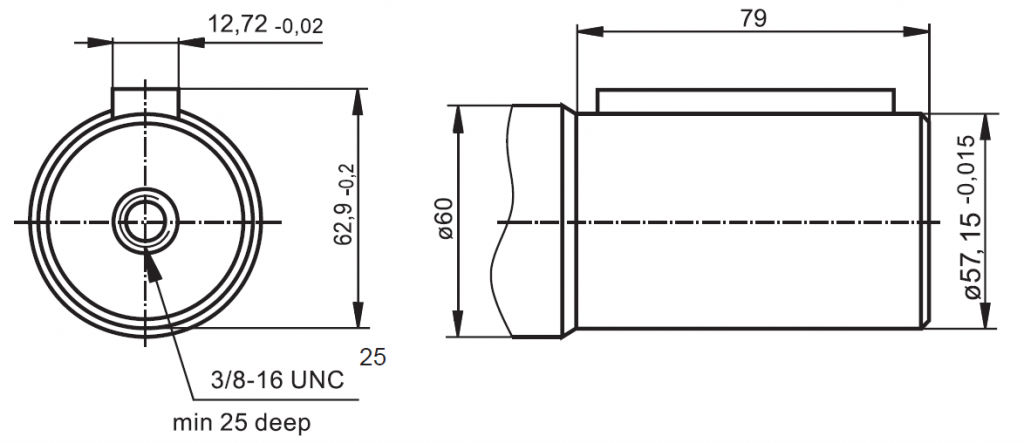

Ø2¼” цилиндрический, Призматическая шпонка ½’’x ½’’x2 ¼’’BS46
|
|
|
K
|
SH
|

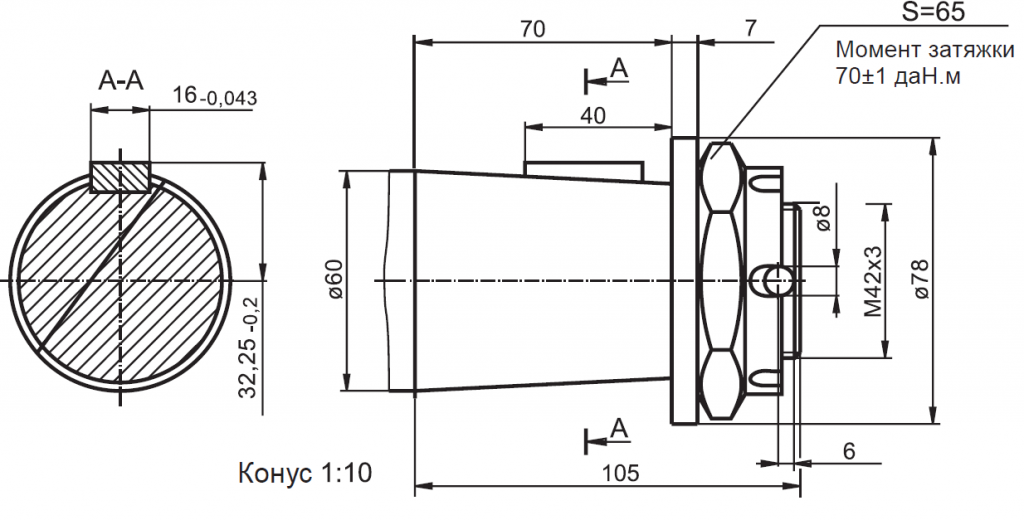

конический 1:10, Призматическая шпонка B16x10x32 DIN 6885
|

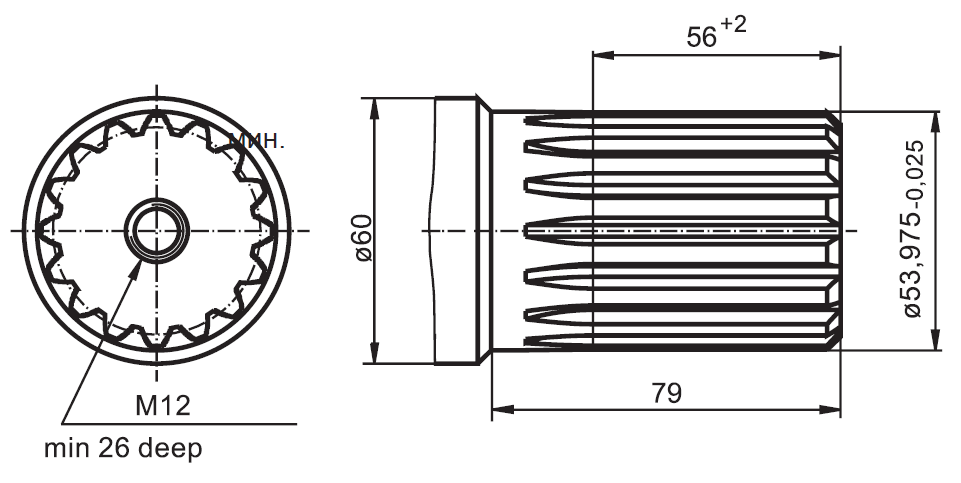

Ø 2 1/8” со шлицами 16 DP8/16 ANSI B92.1-1976
|
|
|

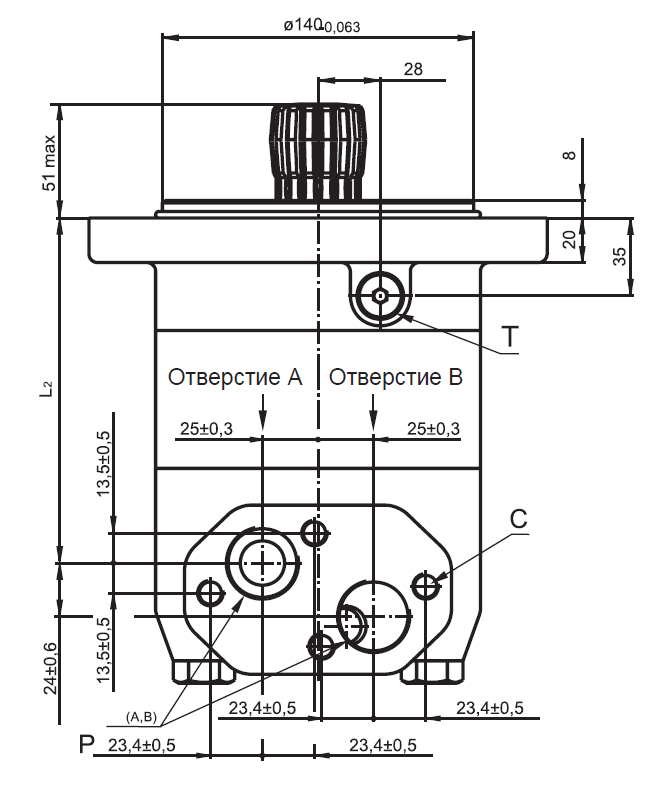

Размеры и установочные характеристики

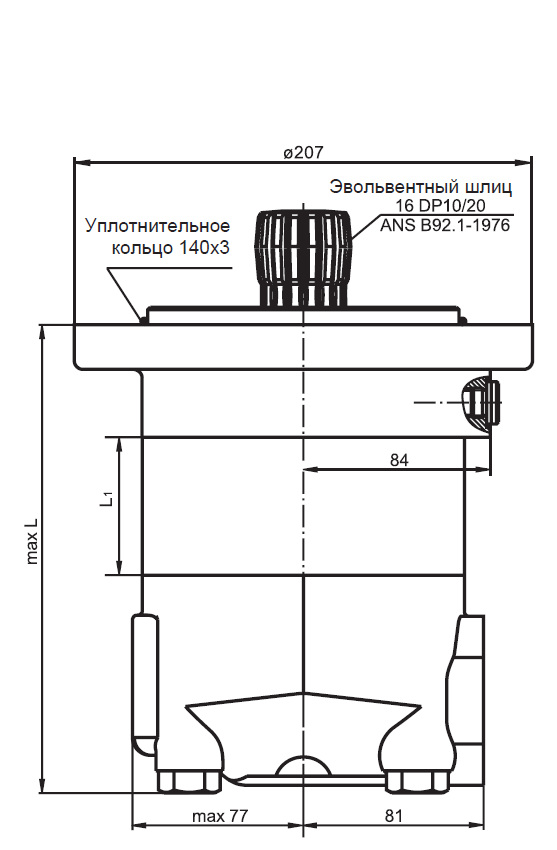

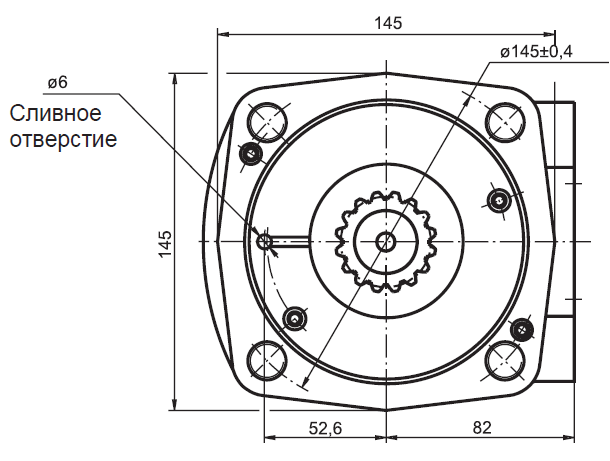

V Очень короткий монтаж
C: 4хМ12-12 мм, глубина
P(a,b) : 2G1-20 мм, глубина
Стандартное вращение
Вид с торца вала
Отверстие A под давлением – по час. стрелке
Отверстие B под давлением – против часовой стрелки
Вращение в обратном направлении
Вид с торца вала
Отверстие A под давлением – против часовой стрелки
Отверстие B под давлением – по час. стрелке

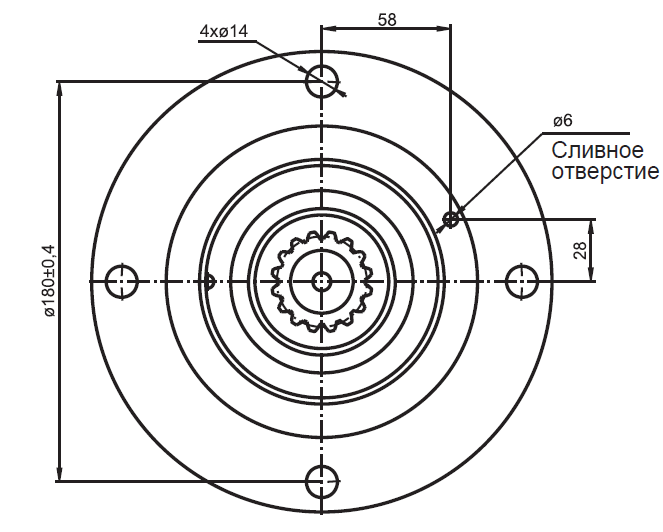

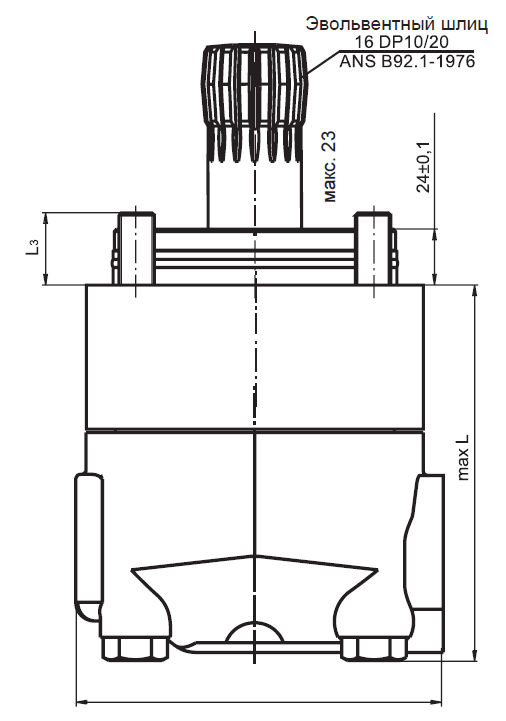

S Короткий монтаж
C: 4xM12-12 мм, глубина
P(A,B): 2xG1 20 мм, глубина
T: G1/4 12 мм, глубина
Стандартное вращение
Вид с торца вала
Отверстие A под давлением – по час. стрелке
Отверстие B под давлением – против часовой стрелки
Вращение в обратном направлении
Вид с торца вала
Отверстие A под давлением – против часовой стрелки
Отверстие B под давлением – по час. стрелке
|
MVS 315
|
171
|
117
|
22,0
|
MVS 400
|
179
|
124
|
29,0
|
MVS 500
|
186
|
132
|
37,0
|
MVS 630
|
197
|
143
|
47,5
|
MVS 800
|
211
|
157
|
61,5
|
