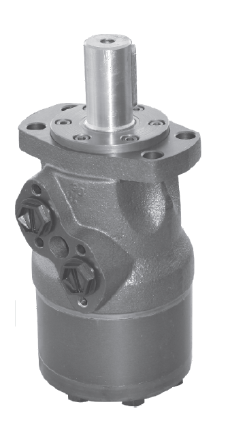

Гидромоторы серии МH

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

M+S Hydraulic Plc

БОЛГАРИЯ

Добавить в лист запросов запросить в один клик Заказать звонок

Cохранить в PDF

Распечатать

Описание
Технические характеристики

МH	1	2	3	4	5	6	7

Код заказа

Поз. 1	200	250	315	400	500

Код рабочего объема	201,3 см3/об	252,0 см3/об	314,9 см3/об	396,8 см3/об	502,4 см3/об

Поз. 2	C		SH	CB**	K
Выступающие части вала *	Ø32 цилиндрический, Призматическая шпонка A10x8x45 DIN 6885		Ø1¼’’ шлицевой 14T ANSI B92.1-1970 DIN 6885	Ø35 цилиндрический, Призматическая шпонка A10x8x45 DIN 6885	Ø35 конический 1:10, Призматическая шпонка

Поз. 3	Без кода			U
Вариант исполнения уплотнения вала	стандартное уплотнение вала			Уплотнение вала высокого давления(без обратных клапанов)

Поз. 4	Без кода			1
Сливное отверстие	со сливным отверстием			без сливного отверстия

Поз. 5	Без кода			M
Отверстия	BSPP (ISO228)			Метрическое (ISO262)

Поз. 6
Особые характеристики

Поз. 7	Без кода
Модель	Указывается заводом

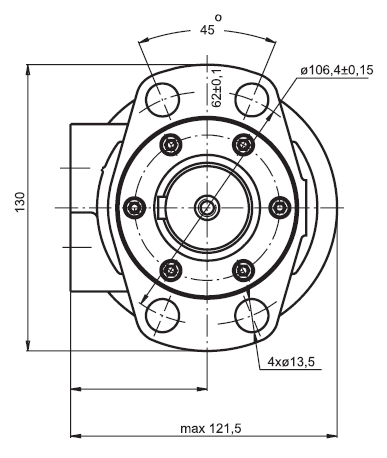

Расположение отверстий	Монтаж
Расположение отверстий	Монтаж
	E

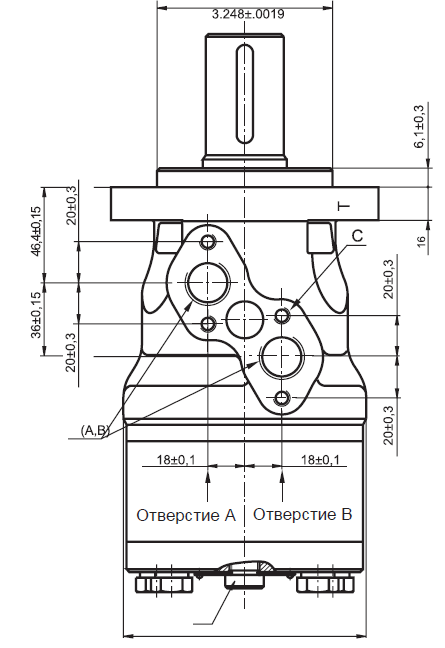

С : 4 х М8—13 мм, глубина Р (А,В) : 2х G 1/2 or 2x M22 x 1,5—15 мм, глубина T : G 1/4 or M14х1,5—12 мм, глубина (заглушенное)	Овальный фланец (2 отверстия)

Выступающие части вала

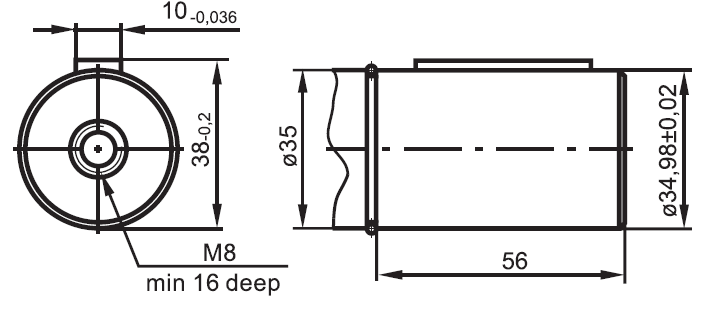

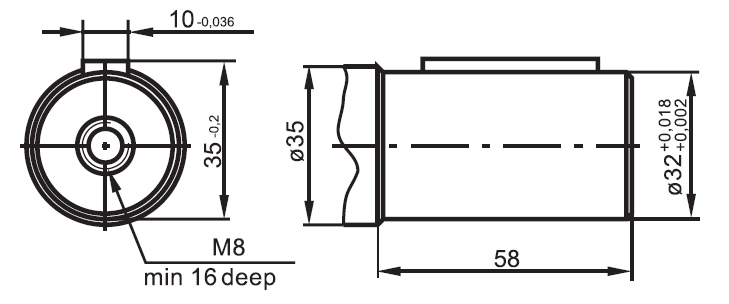

C	CВ
Ø32 цилиндрический, Призматическая шпонка A10x8x45 DIN 6885 Макс. крутящий момент 77 даН.м	Ø35 цилиндрический, Призматическая шпонка A10x8x45 DIN 6885 Макс. крутящий момент 95 даН.м

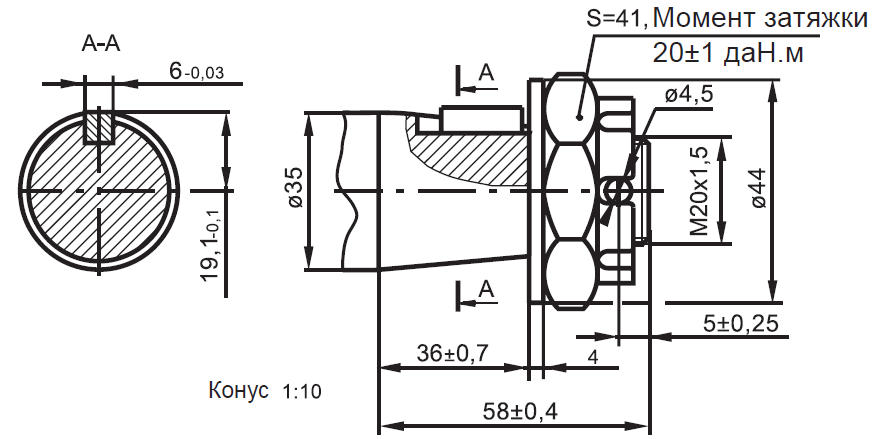

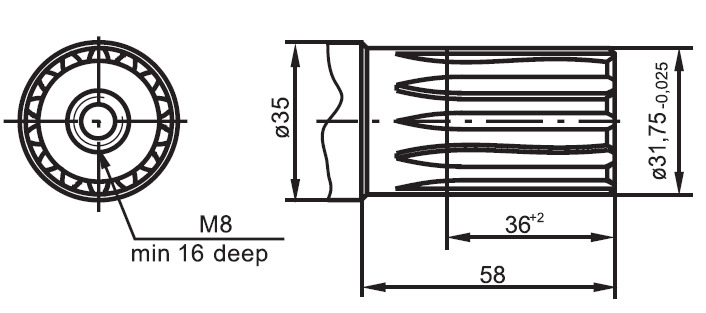

SH	K
Ø1¼” шлицевой, 14T DP12/24 ANSI B92.1- 1976 Макс. крутящий момент 95 даН.м	конический 1:10, Призматическая шпонка B6x6x20 DIN 6885 Макс. крутящий момент 95 даН.м

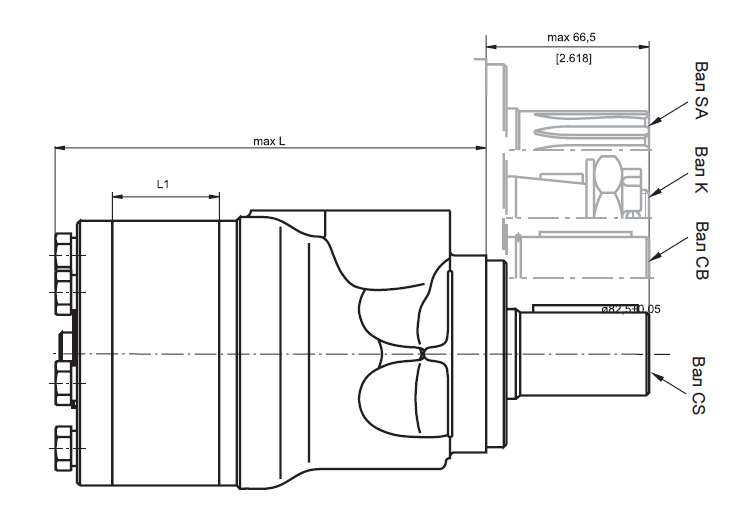

Тип	L mm	L1 mm
MH 200	169	27,8
MH 250	176	34,8
MH 315	184	43,5
MH 400	196	54,8
MH 500	211	69,4

Тип		MH 200	MH 250	MH 315 C	MH 315SH,K	MH 400 C	MH 400SH,K	MH 500 C	MH 500DH,K
Рабочий объём (см3/об.)		201,3	252	314,9	314,8	399,8	396,8	502,4	502,4
Макс. частота вращения (об/мин)	непр.	370	295	235	235	185	185	150	150
Макс. частота вращения (об/мин)	прер.*	445	350	285	285	225	225	180	180
Макс. крутящий момент (даН.м)	непр.	51	61	59	74	59	84	58	82
	прер.*	58	70	67	82	70	98	68	104
	макс.**	64	79	84	98	84	109	84	117
Макс. мощность (кВт)	непр.	16	16	12,5	14	10	12,5	8,5	11
Макс. мощность (кВт)	прер.*	18,5	185	14	15,5	12	15	10	14
Макс. перепад давления (бар)	непр.	175	175	135	175	105	155	90	120
	прер. *	200	200	155	200	125	190	95	145
	макс.**	225	225	190	205	155	210	120	165
Макс. расход масла (л/мин)	непр.	75	75	75	75	75	75	75	75
Макс. расход масла (л/мин)	прер.*	90	90	90	90	90	90	90	90
Макс. давление на входе (бар)	непр.	200	200	200	200	200	200	200	200
	прер. *	225	225	225	225	225	225	225	225
	макс.**	250	250	250	250	250	250	250	250
Макс. обратное давление без линии слива или макс. давление слива (бар)	непр. 0—100 об/мин	75	75	75	75	75	75	75	75
	непр. 100— 200 об/мин	40	40	40	40	40	40	40	40
	непр. 200— 300 об/мин	20	20	20	20	20	20	20	20
	прер.* 0 — макс. об/мин	75	75	75	75	75	75	75	75
Макс. начальное давление с ненагруженным валом (бар)		5	5	5	5	5	5	5	5
Мин. начальный крутящий момент (даН.м)	при макс. непрерывном падении давления	39	52	51	66	49	72	49	72
Мин. начальный крутящий момент (даН.м)	при макс. прерывающемся падении давления*	75	59	59	73	60	88	60	88
Мин. число оборотов, (об/мин)*		10	10	8	8	5	5	5	5
Вес, средн. (кг)		10,5	11	11,5	11,5	12,3	12,3	13	13

* Работа с перерывами: допустимые значения могут возникать не более чем в 10% случаев ежеминутно.
** Максимальная нагрузка: допустимые значения могут возникать не более чем в 1% случаев ежеминутно.
*** На предмет частоты вращения на 5 об/мин ниже заданной обращаться к производителю или региональному менеджеру.

1) Прерывистая частота вращения и прерывистое давление не должны возникать одновременно.
2) Рекомендуемая фильтрация согласно степени чистоты ISO 20/16. Номинальная фильтрация 25 микрон или лучше.
3) Рекомендуется использовать высококачественное, антифрикционное минеральное гидравлическое масло, HLP (DIN51524) или
HM (ISO 6743/4). При использовании синтетических жидкостей обращаться к производителю для получения информации об
альтернативных материалах уплотнения.
4) Рекомендуемая минимальная вязкость масла 13 мм2/с при 50°С.
5) Рекомендуемая максимальная рабочая температура системы составляет 82°C
8) Для обеспечения оптимальной продолжительности срока службы моторного масла заполнить систему жидкостью перед подачей
нагрузки и оставить поработать при умеренной нагрузке и оборотах в течение 10—15 минут.
