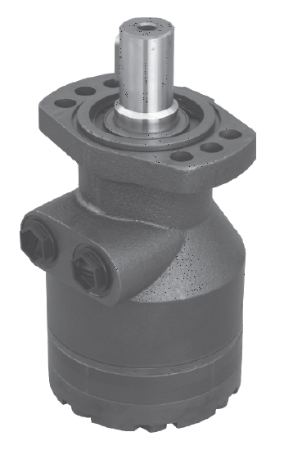

Гидромоторы серии HWF

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

M+S Hydraulic Plc

БОЛГАРИЯ

Добавить в лист запросов запросить в один клик Заказать звонок

Cохранить в PDF

Распечатать

Описание
Технические характеристики

HWF	1	2	3	4	5	6

Код заказа

Поз. 1	Без кода		F			S

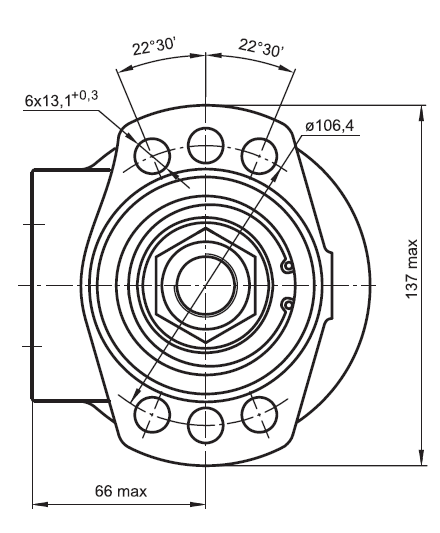

Монтажный фланец	Овальный фланец, два отверстия		Овальный фланец, шесть отверстий			Колесный монтаж, четыре отверстия

Поз. 2	125	160	200	235	250	300	315
Код рабочего объема	126,0 см3/об	158,0 см3/об	201,3 см3/об	235,0 см3/об	252,0 см3/об	300,0 см3/об	314,9 см3/об
Поз. 2	350	370	400	470	500	535	550
Код рабочего объема	347,8 см3/об	369,0 см3/об	396,8 см3/об	470,6 см3/об	502,4 см3/об	536,0 см3/об	550,0 см3/об

Поз. 3	K	KB	L	M	R	T
Выступающие части вала*	1¼’’ цилиндрический, Призматическая шпонка 5/16”x5/16”x1½’’ Bs46	Ø35 конический 1:10, Призматическая шпонка 5/16”x5/16”x1¼” Bs46	1¼’’ со шлицами 14T, ANSI B92.1 - 1976	Ø32 цилиндрический, Призматическая шпонка A10x8x32 DIN 6885	Ø1¼’’ конический 1:8, Призматическая шпонка 5/16”x5/16”x1’’ Bs46	Ø1¼’’ конический 1:8, Призматическая шпонка 5/16”x5/16”x1¼” Bs46

Поз. 4	2			4
Отверстия	BSPP (ISO228)			SAE (ANSI B1.1-1982)

Поз. 5
Особые характеристики

Поз. 6	Без кода
Модель	Указывается заводом

Выступающие части вала

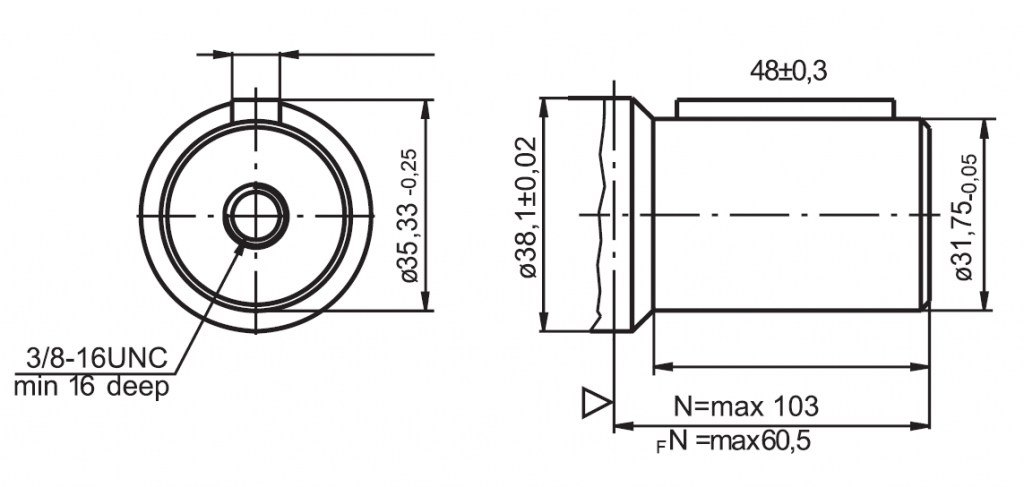

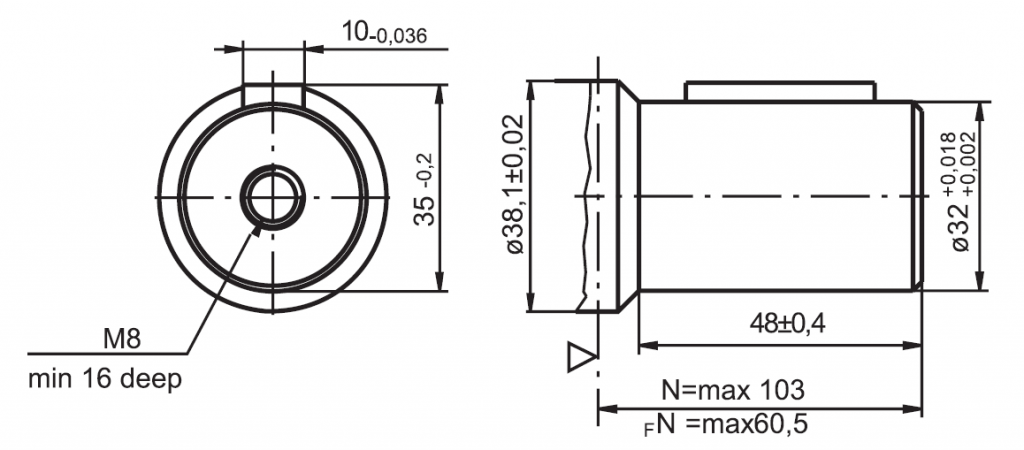

K	M
1 ¼” цилиндрический, Призматическая шпонка 5/16”x5/16x1½”BS46 Макс. крутящий момент 77 даН.м	Ø32 цилиндрический, Призматическая шпонка A10x8x32 DIN 6885 Макс. крутящий момент 77 даН.м

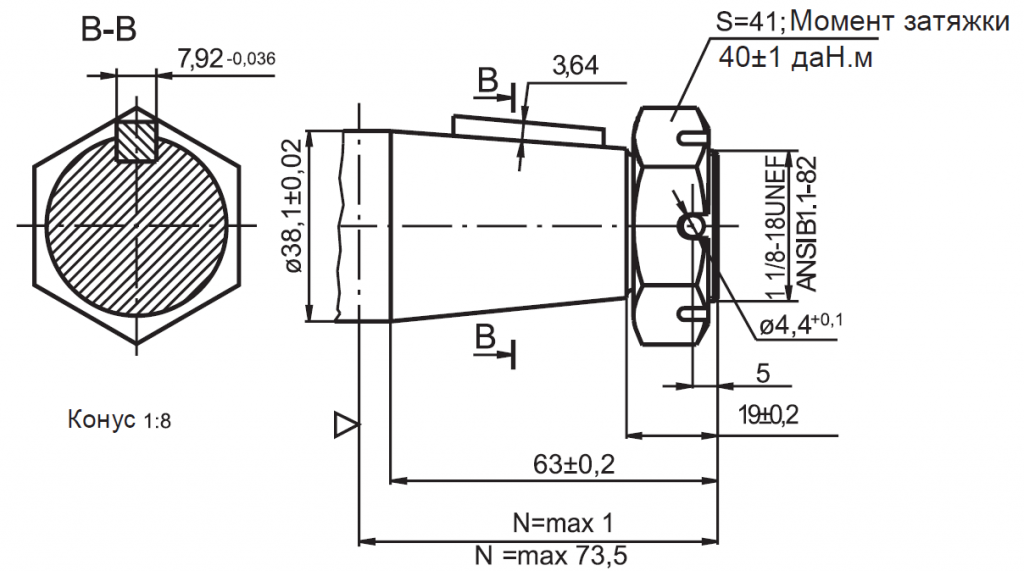

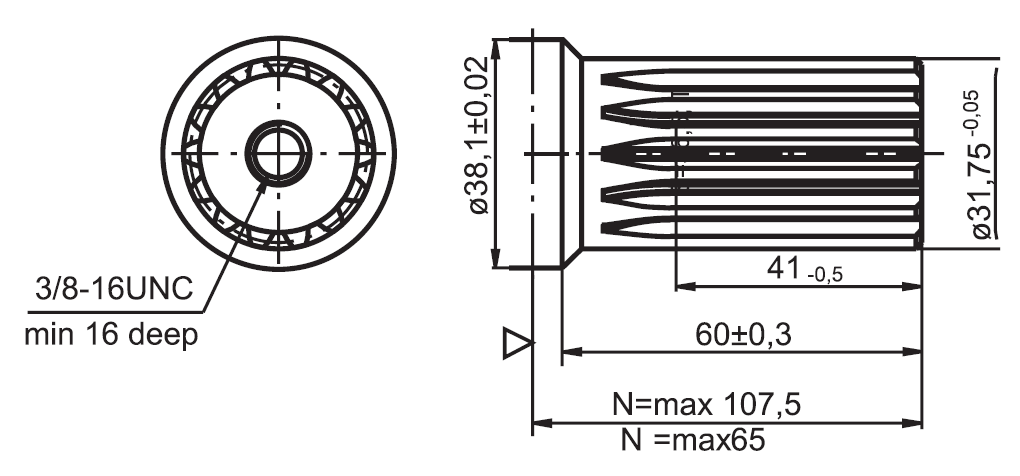

L	T
Ø1¼” со шлицами, 14T DP12/24 ANSI B92.1-1976 станд. Макс. крутящий момент 77 даН.м	1½” конический, 1:8, Призматическая шпонка 5/16”x5/16x ¼1”BS46 Макс. крутящий момент 120 даН.м

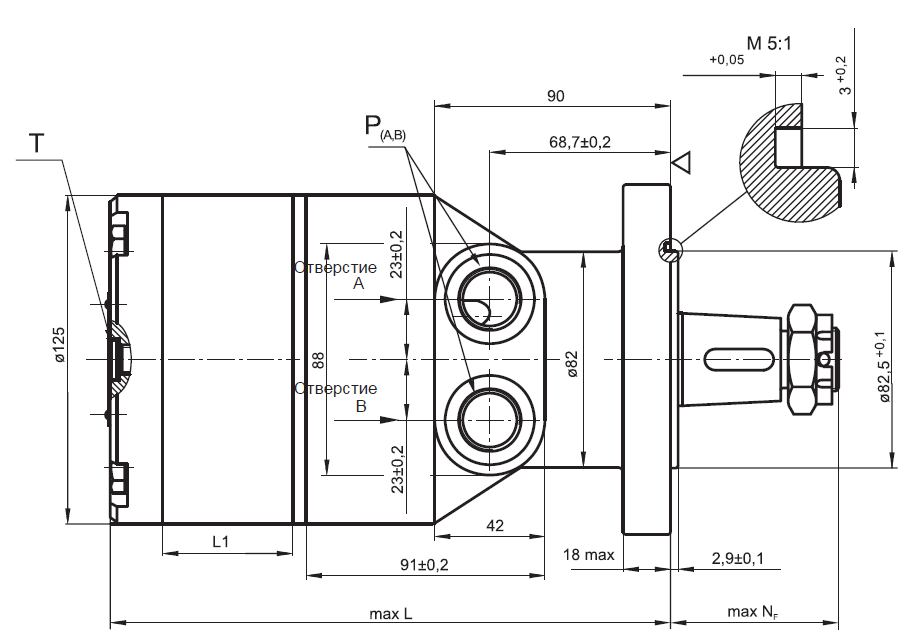

Тип	L mm	L1 mm
HWF 125	184,0	17,4
HWF 160	188,5	21,8
HWF 200	194,5	21,8
HWF 235	199,0	32,5
HWF 250	201,5	34,8
HWF 300	208,0	41,4
HWF 315	210,0	43,5
HWF 350	214,5	48,0
HWF 370	217,5	51,0
HWF 400	221,5	54,8
HWF 470	231,51	65,0
HWF 500	236,0	69,4
HWF 535	240,5	74,1
HWF 550	242,5	76,0

Тип		HW 125	MW 160	MW 200	MW 235	MW 250	MW 300	MW 315	MW 350	MW 370	MW 400	MW 470	MW 500	MW 535	MW 550
Рабочий объём (см3/об.)		126	157,8	201,3	235,3	252	300	314,9	347,8	369,2	398,8	470,6	502,4	535	550
Макс. частота вращения (об/мин)	непр.	357	380	373	319	298	250	238	218	203	189	159	149	140	136
Макс. частота вращения (об/мин)	прер.*	476	475	497	425	397	333	318	288	271	252	244	229	219	209
Макс. крутящий момент (даН.м)	непр.	35	44	55	64,5	69	81	85	94	9	96	92	91	90	89
Макс. крутящий момент (даН.м)	прер.*	38,5	48	60	70	75	89	93	102	105	98	101	101	104	105
Макс. мощность (кВт)	непр.	16,2	17,2	18,6	18.2	16,8	16,5	16,4	16,5	13,2	12,5	10,6	10,8	9,4	9
Макс. мощность (кВт)	прер.*	19,8	21,6	23,1	22,6	20,8	20,8	20,8	20,8	19,2	18,5	17,4	17,8	16,4	15,8
Макс. перепад давления (бар)	непр.	205	205	205	205	205	205	205	205	205	185	150	140	130	125
Макс. перепад давления (бар)	прер. *	225	225	225	225	225	225	225	225	225	190	165	155	150	145
Макс. расход масла (л/мин)	непр.	45	60	75	75	75	75	75	75	75	75	75	75	75	75
Макс. расход масла (л/мин)	прер.*	60	75	100	100	100	100	100	100	100	100	115	115	115	115
Макс. давление на входе (бар)	непр.	210	210	210	210	210	210	210	210	210	210	210	210	210	210
Макс. давление на входе (бар)	прер. *	250	250	250	250	250	250	250	250	250	250	250	250	250	250
Макс. начальное давление с ненагруженным валом (бар)		10	10	10	10	10	10	10	10	10	10	10	10	10	10
Мин. начальный крутящий момент (даН.м)	при макс. непрерывном падении давления	28,7	36	45,1	52,8	56,5	86,4	69,7	77	79,5	79,7	75,4	74,6	73,8	72,9
Мин. начальный крутящий момент (даН.м)	при макс. прерывающемся падении давления*	31,5	39,3	49,2	57,4	61,5	72,9	76,2	83,6	86	80,3	82,8	82,8	84,2	84,4
Мин. число оборотов, (об/мин)*		10	10	10	10	10	10	10	8	8	8	8	8	5	5
Вес (кг)	HW14	14,3	14,6	15,1	15,5	15,7	16,1	16,3	16,7	16,9	17,3	18,1	18,4	18,8	18,9
	HWF	12,8	13,1	13,6	14,0	14.2	14,6	14,8	15,2	15,4	15,8	16,6	16,9	17,3	14,4
	HWS	14	14,3	14,8	15,2	15,4	15,8	16	16,4	16,6	17	17,8	18,1	18,5	18,6

* Работа с перерывами: допустимые значения могут возникать не более чем в 10% случаев ежеминутно.
** Максимальная нагрузка: допустимые значения могут возникать не более чем в 1% случаев ежеминутно.
*** На предмет частоты вращения на 5 об/мин ниже заданной обращаться к производителю или региональному менеджеру.

1) Прерывистая частота вращения и прерывистое давление не должны возникать одновременно.
2) Рекомендуемая фильтрация согласно степени чистоты ISO 20/16. Номинальная фильтрация 25 микрон или лучше.
3) Рекомендуется использовать высококачественное, антифрикционное минеральное гидравлическое масло, HLP (DIN51524) или HM (ISO 6743/4). При использовании синтетических жидкостей обращаться к производителю для получения информации об альтернативных материалах уплотнения.
4) Рекомендуемая минимальная вязкость масла 13 мм2/с при 50°С.
5) Рекомендуемая максимальная рабочая температура системы составляет 82°C
6) Для обеспечения оптимальной продолжительности срока службы моторного масла заполнить систему жидкостью перед подачей нагрузки и оставить поработать при умеренной нагрузке и оборотах в течение 10—15 минут.
