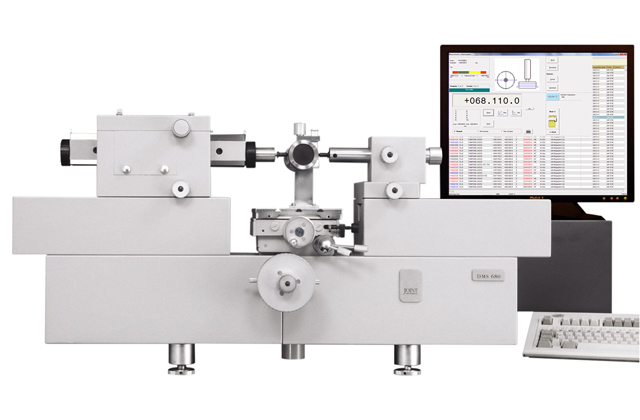

Универсальный длиномер DMS 1000

Широкая область применения: контроль внешних и внутренних резьб на деталях, периодическая поверка калибров, мер, эталонов, измерительного инструмента

• Пробки
• Калибры
• Резьбовые пробки
• Резьбовые калибры
• Концевые меры длины
• Калибр-скобы
• Микрометры для наружных измерений
• Микрометры для внутренних измерений
• Калибры отверстий
• Поверка цифровых индикаторов и электронных калибров

Высокая точность, которую обеспечивают:

• выполнение принципа компаратора Аббе;
• константное измерительное усилие;
• регулируемый рабочий стол для легкого определения возвратной точки;
• измерительные шкалы Heidenhain с разрешением 0,1 мкм;
• вывод результата измерения на экран компьютера и автоматическое определение максимального и минимального значения;
• программа поверки калибров, снабженная экскурсоводом по всей процедуре измерения.

Управление калибрами и измерительная программа

Длиномер подключен к компьютеру, который предоставляет текущие результаты измерений.

Программное обеспечение позволяет управлять калибрами в соответствии с требованиями ISO 9000:

• оператору предоставляется пошаговая процедура выполнения измерительного процесса;
• вычисление допусков выполняется автоматически;
• выводится угол резьбы;
• выполняется полная архивация параметров измеренного калибра, включая дату поверки, местоположение, меню стоимости работ, процедуру измерения и стандарт;
• калибры сортируются по дате поверки, типу, принадлежности к цеху, стоимости работ и номинальному размеру.

Измерение пробок

С помощью управления рабочим столом достигается высокая скорость позиционирования пробки для измерения и определения возвратной точки.

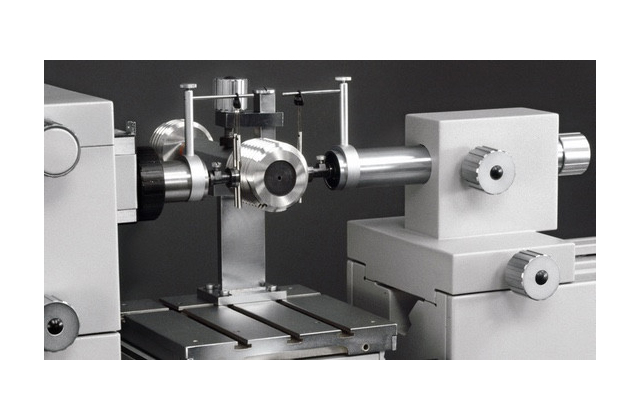

Измерение резьбовой пробки

Используется метод трех проволочек.

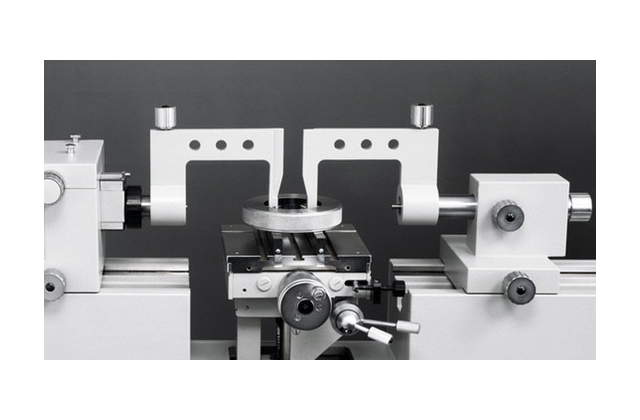

Приспособление для измерения малого отверстия

Измерение выполняется с нулевой силой контакта.

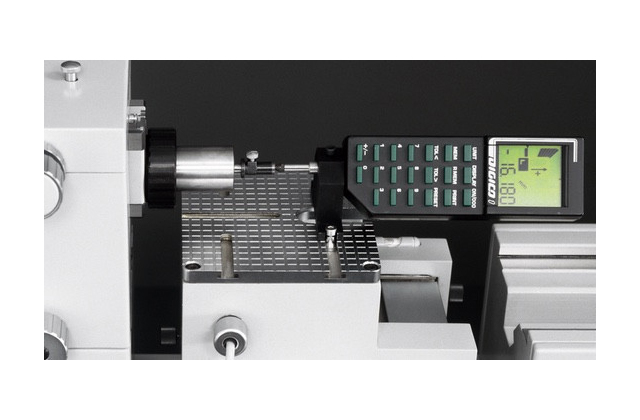

Поверка цифровых индикаторов

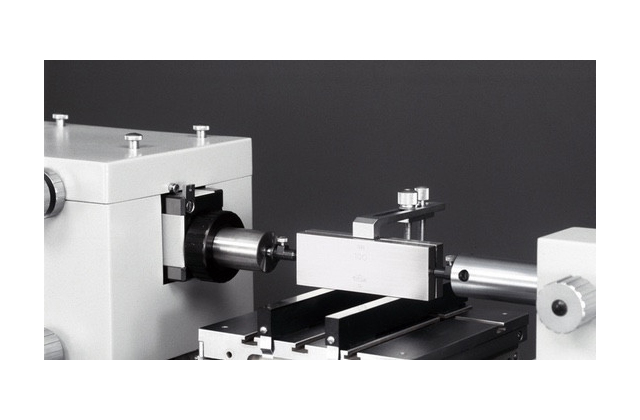

Проверка концевых мер

Поверка выполняется методом сравнения с эталонной концевой мерой.

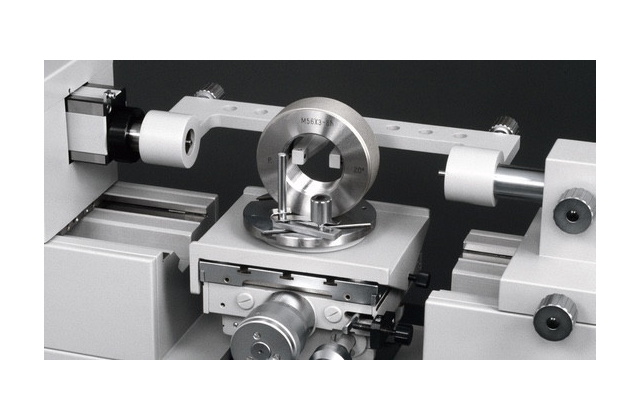

Поверка микрометра для измерения внутренних размеров

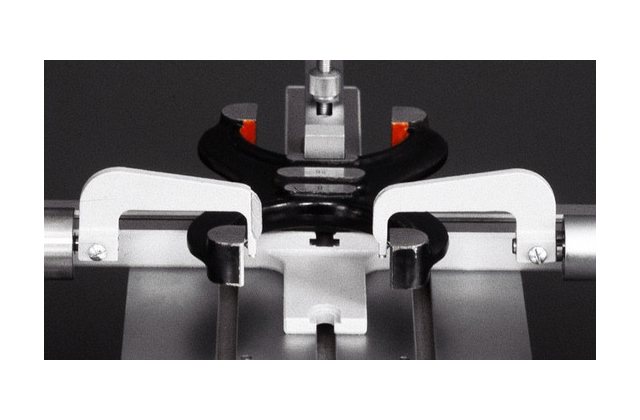

Измерение калибра-скобы
