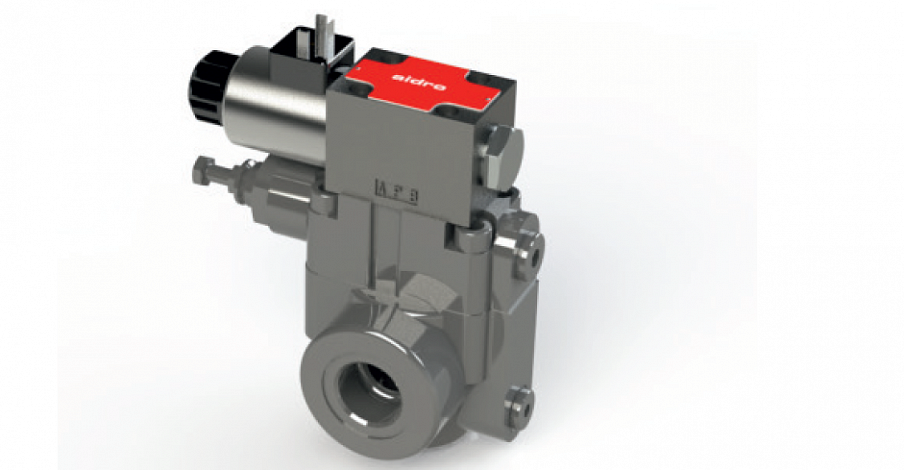

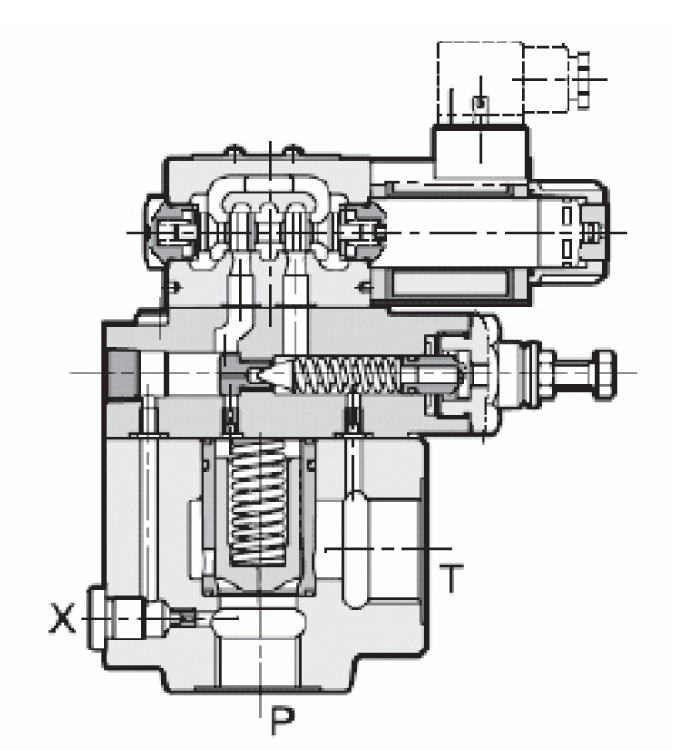

Предохранительный клапан с пилотным управлением, разгрузкой и выбором давления. Предусмотрено три разных величины расходов до 400 л/мин и 5 различных конфигураций, обеспечивающих широкий спектр вариантов гидравлических контуров. Пилотным клапаном является клапан HD3-ES CETOP 3.
[2] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(7)
|
GMG
|
—
|
|
—
|
|
—
|
|
—
|
|
—
|
|
/
|
60
|
(1) GMG: Предохранительный клапан с пилотным управлением
(2) Номинальные размеры:
5: CETOP R06: макс. расход 250 л/мин
7: CETOP R08: макс. расход 400 л/мин
(3) Диапазон регулировки давления:
3: до 70 бар
5: до 210 бар
7: до 350 бар
(4) Версии A, B, C, D, G ( 5 )
(5) Стандарт – регулировочный винт
M – Рукоятка SICBLOC для регулировки основного давления
(6) Электрическое напряжение и электромагнитные катушки (DIN 43650-A, ISO 4400)
012C: Катушка (катушки) для 12 B постоянного тока
024C: Катушка (катушки) для 24 B постоянного тока
115A: Катушка (катушки) для 110 B переменного тока /50 Гц –
115 B переменного тока /50 Гц
230A: Катушка (катушки) для 220 B переменного тока /50 Гц –
230 B переменного тока /60 Гц
(7) Серийный номер
60 – предохранительный клапан с пилотным управлением, доступен в 5 версиях и максимум с 3 вариантами выборазначений давления. Для установки 2-го и 3-го значений клапан разгрузки давления должен быть установлен между основным клапаном и электромагнитным клапаном. Клапаны поставляются, как правило, с регулировочным винтом с шестигранной головкой (по запросу клапан оснащается рукояткой SICBLOC для регулировки основного давления).

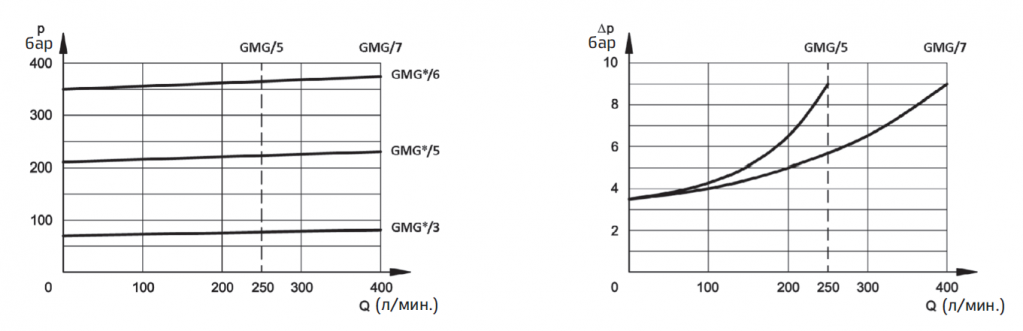

[5] Типовые графики
Типовые кривые P-Q для клапанов GMG*/60, с минеральным маслом с вязкостью 36 сСт при температуре 50°C.

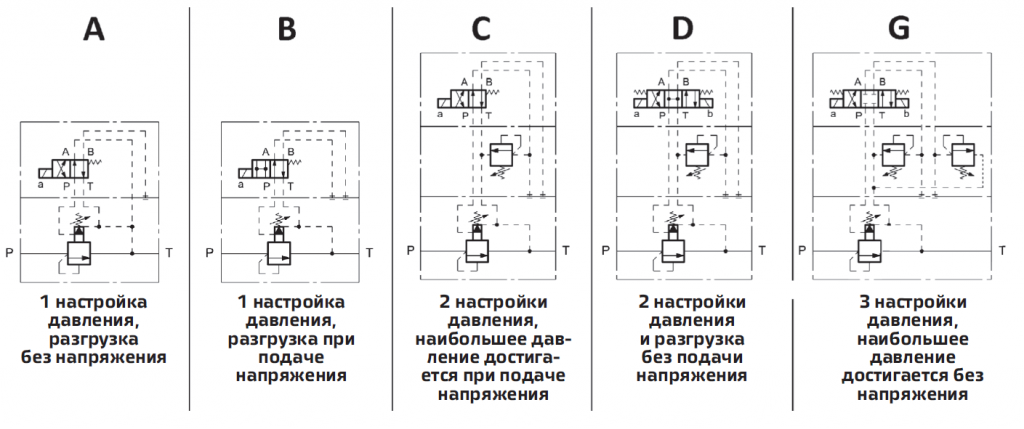

[6] Версии

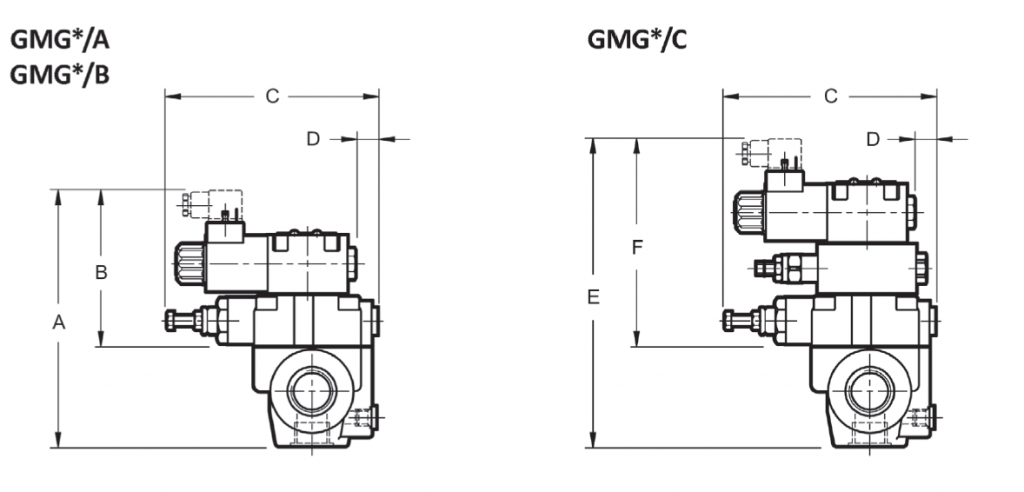

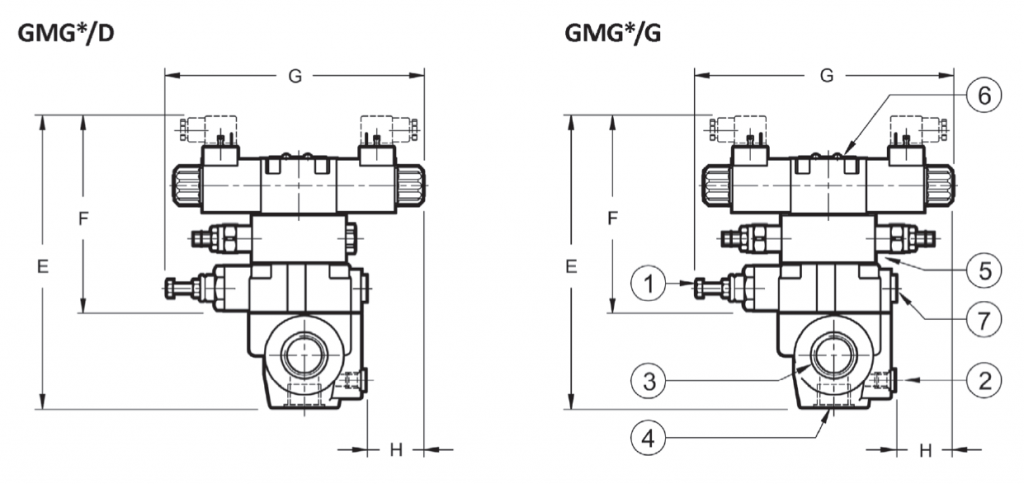

[8] Установочные размеры (мм)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
GMG-5*
|
186
|
126
|
22
|
179
|
164
|
226
|
223
|
44
|
GMG-7*
|
192
|
126
|
14
|
170
|
164
|
236
|
222
|
52
|
[7] Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах GMG*/60, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
