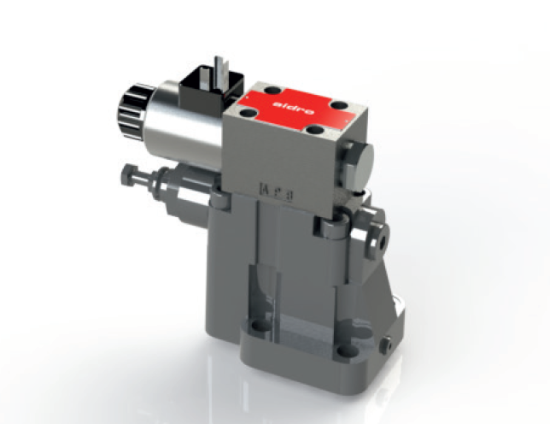

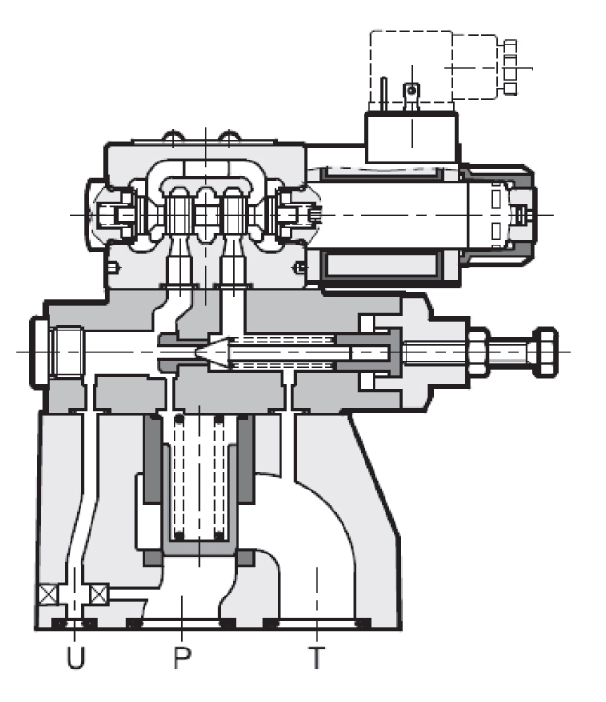

Электромагнитный клапан с пилотным управлением, разгрузкой и функцией выбора давления. Предусмотрено три разных величины расходов до 500 л/мин и 5 различных конфигураций, обеспечивающих широкий спектр вариантов гидравлических контуров. Пилотным клапаном является клапан HD3-ES CETOP 3.
[1] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(7)
|
GMG
|
—
|
|
—
|
|
/
|
|
/
|
|
/
|
|
/
|
40
|
(1) GMG: Предохранительные клапан с пилотным управлением
(2) Номинальные размеры:
10: CETOP R06: макс. расход 200 л/мин
20: CETOP R08: макс. расход 400 л/мин
32: CETOP R10: макс. расход 500 л/мин
(3) Стыковой монтаж на промежуточной плите: H
(4) Версии A, B, C, D, G ( 5 )
(5) Давление:
20: 5 – 210 бар
32: 10 – 350 бар
(6) Электрическое напряжение и электромагнитные катушки (DIN 43650-A, ISO 4400)
012C: Катушка для 12 B постоянного тока
024C: Катушка для 24 B постоянного тока
115A: Катушка для 110 В переменного тока /50 Гц – 115 В переменного тока /50 Гц
230A: Катушка для 220 В переменного тока /50 Гц – 230 В переменного тока /60 Гц
(7) Серийный номер
GMG*-/40 – предохранительные клапаны с пилотным управлением, доступные в 5 версиях и максимум с 3 вариантами выбора значений давления. Для установки 2-го и 3-го значения клапан разгрузки давления должен быть установлен между основным клапаном и электромагнитным клапаном. Клапаны поставляются, как правило, с регулировочным винтом с шестигранной головкой (по запросу клапан оснащается рукояткой SICBLOC для регулировки основного давления).

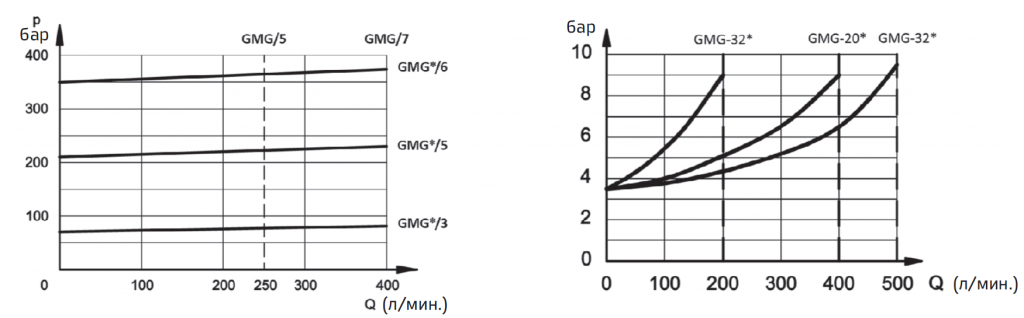

[2] Типовые графики
Типовые кривые P-Q для клапанов GMG*/40, с минеральным маслом с вязкостью 36 сСт при температуре 50°C.

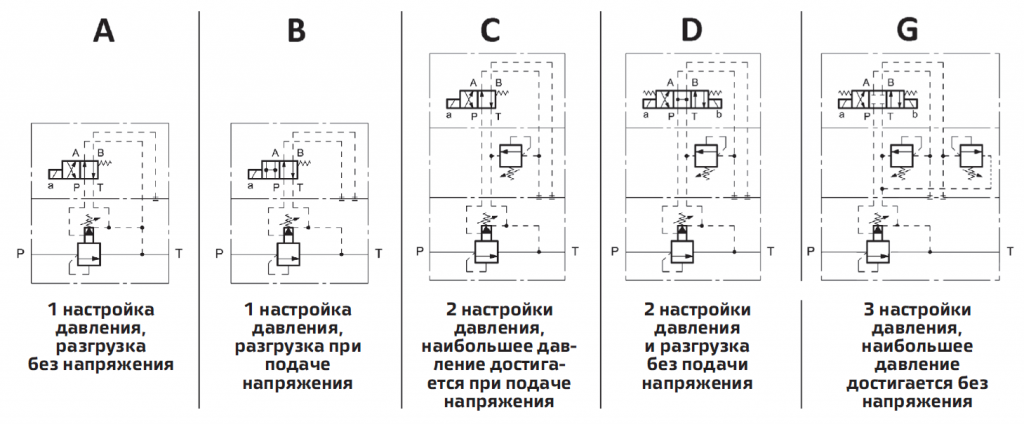

[3] Версии
[4] Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах GMG*/40, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

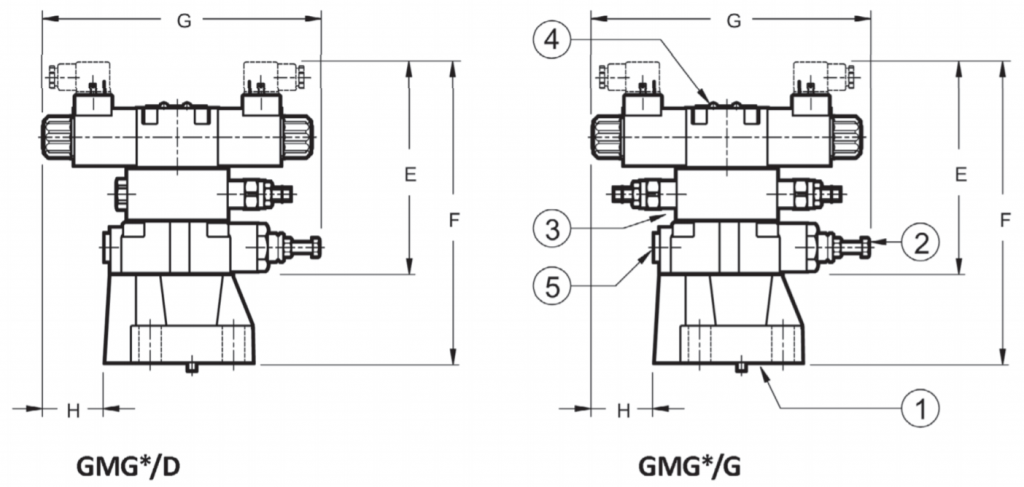

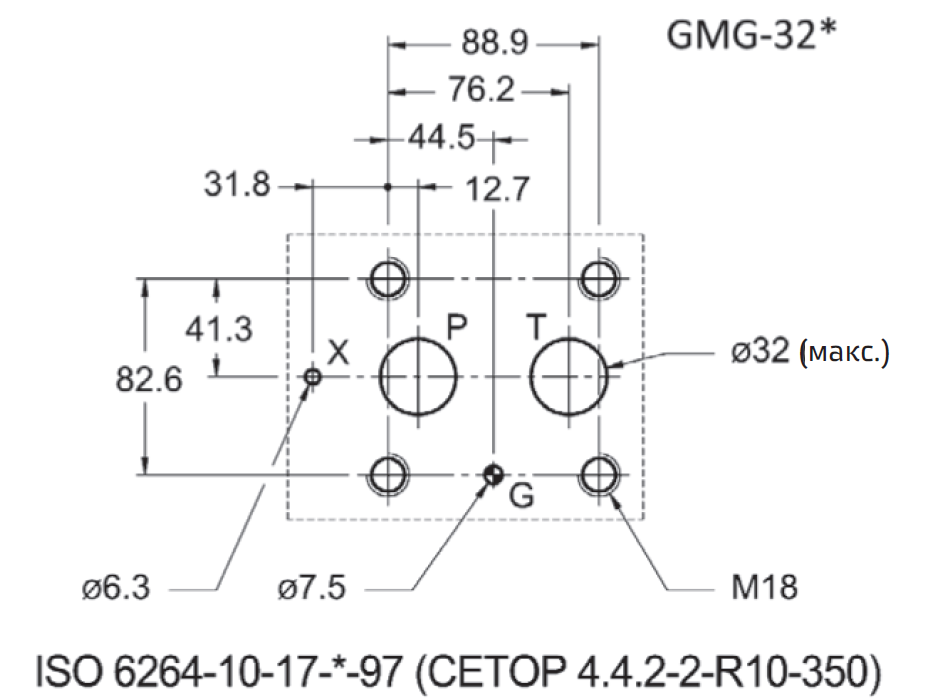

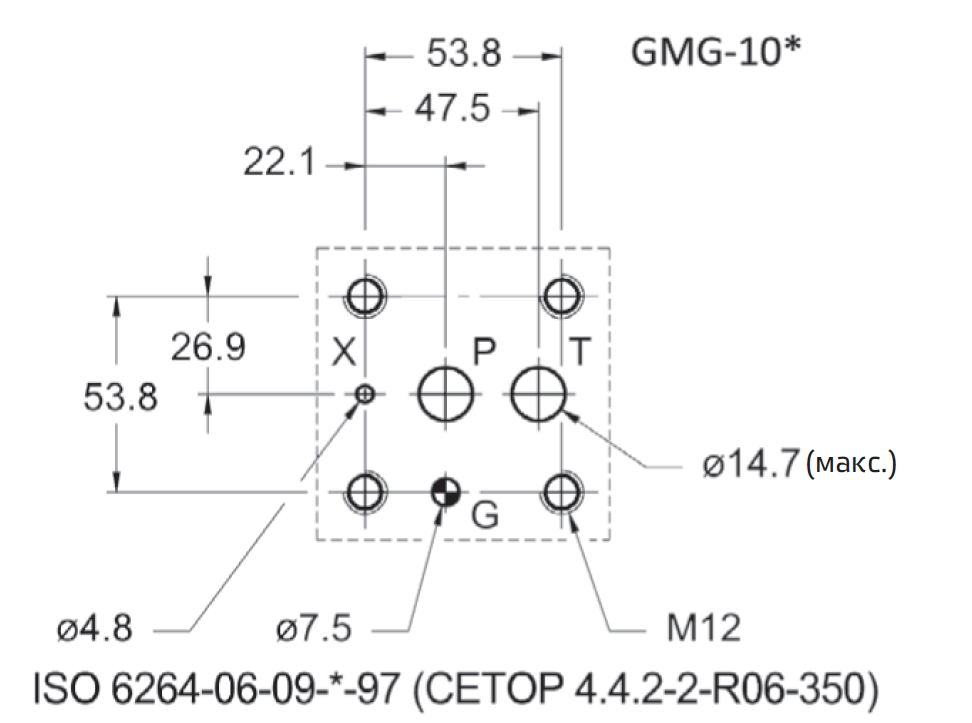

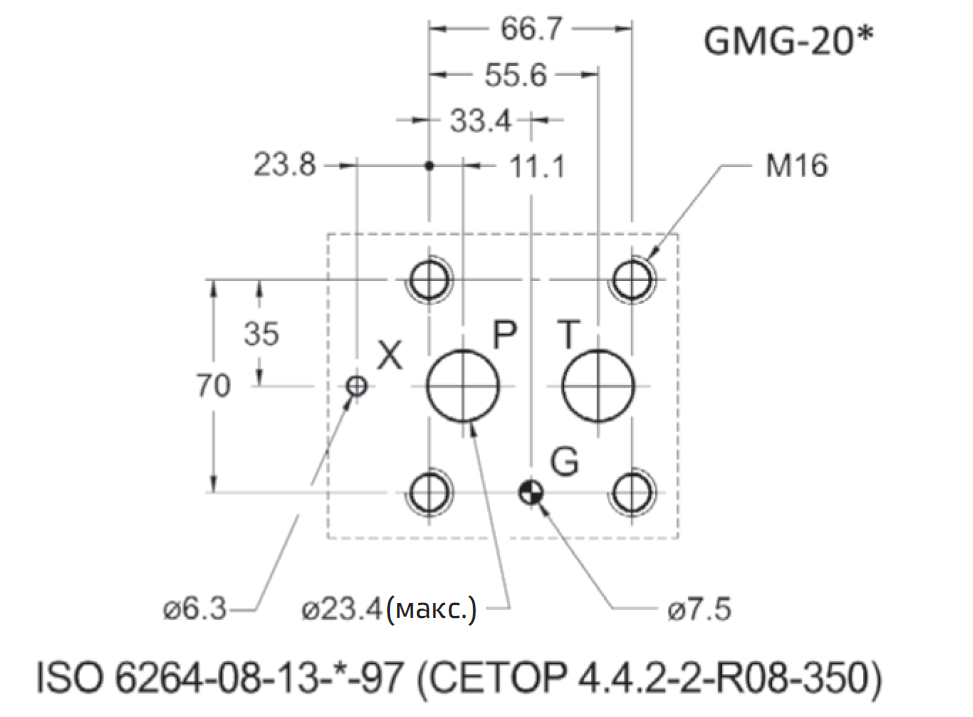

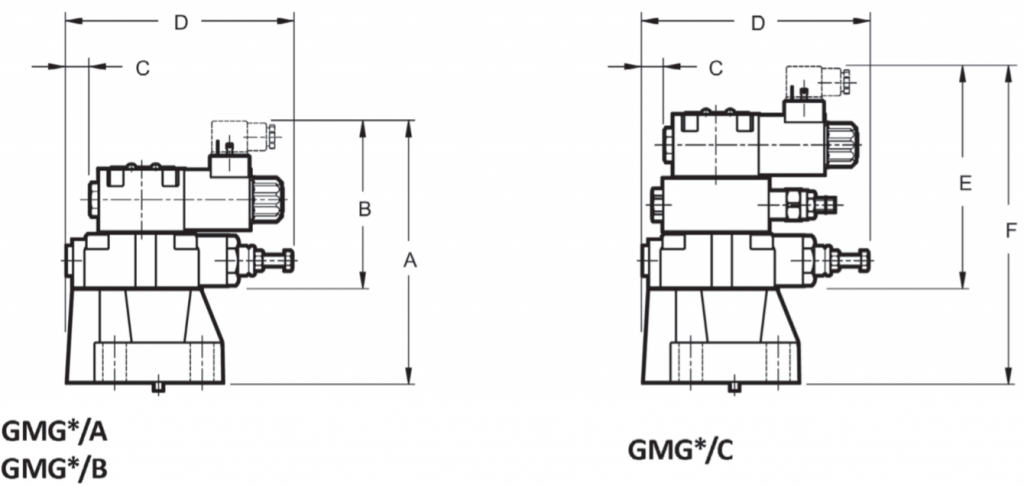

[5] Установочные размеры (мм)
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
GMG-10*
|
186
|
126
|
22
|
179
|
164
|
223
|
44
|
GMG-20*
|
192
|
126
|
14
|
170
|
164
|
222
|
52
|
GMG-32*
|
206
|
126
|
25
|
180
|
164
|
221
|
41
|
[6] Крепежные болты и уплотнительные кольца
|
GMG-10*
|
GMG-20*
|
GMG-32*
|
Крепления (4 болта)
|
M12´40
|
M16´50
|
M18´50
|
Момент затяжки
|
69 Нм
|
170 Нм
|
235 Нм
|
Уплотнительные кольца
|
2 – тип OR 123
1 – тип OR 109
|
2 – тип OR 311/
1 – тип OR 109
|
2 – тип OR 4137
1 – тип OR 109
|
