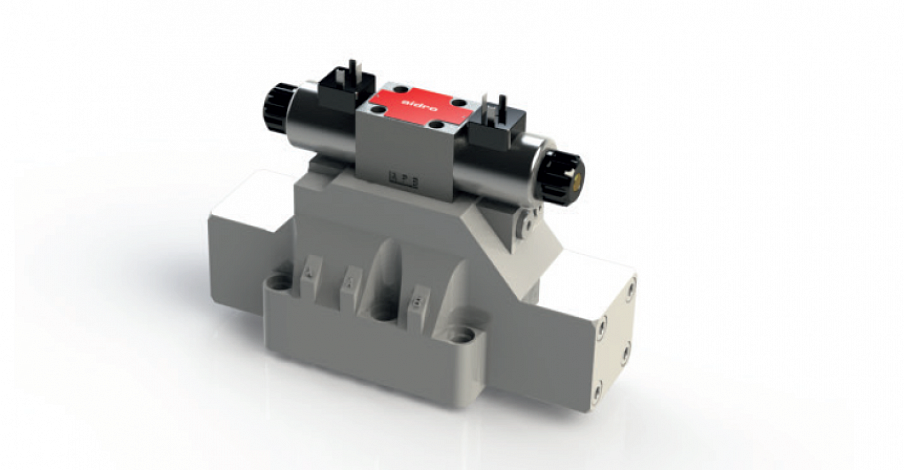

Направляющие гидрораспределители с пилотным управлением HD-8-* 600 л/мин – 32 МПа (320 бар)

Клапаны HD8-ES представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401-08, DIN 24340 (CETOP 08 – NG25).

[1] Описание

Корпус изготовлен из высококачественного литого блока. Пилотный клапан CETOP 03 может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием встроенных мостовых выпрямителей в катушке.
В стандартных версиях клапан поставляется с корпусом с покрытием никель-фосфор.

[2] Код для заказа

(1) HD7: 4-линейный направляющий гидрораспределитель CETOP 07 – Давление 32 МПа (320 бар)

(2) ES: С электрическим управлением, стандартный

HH: С гидравлическим управлением (основной корпус)

(3) Тип золотника:

– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины

C: 2 электромагнита, золотник с пружинным возвратом в сред- нее положение (3 положения)
N: 2 электромагнита, фиксированный золотник (2 положения)
LL: 1 электромагнит (a), золотник с пружинным/гидравлическим возвратом (2 положения, крайнее положение – крайнее положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, среднее положение – крайнее положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение – среднее положение)
b: Только для версий LL, ML, LM, см. также функциональные символы

(4) Код, зарезервированный для опций и вариантов:

C: Регулируемые пределы хода главного золотника
D: Клапан с двухконтурной регулировкой потока для настройки скорости перемещения
G: Регулируемые пределы и регулируемая скорость перемещения
P: Обратный клапан, встроенный в порт P клапана

(5) Схема управления и слива:

Без обозначения: Внутреннее управление и внешний слив (стандарт)
I: Внутреннее управление и внутренний слив
E: Внешнее управление и внешний слив

(6) Электрическое напряжение и электромагнитные катушки:

0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
115A: Катушки для 110 переменного тока /50 Гц – 115 переменного тока /60 Гц
230A: Катушки для 220 переменного тока /50 Гц – 230 переменного тока /60 Гц См. также электрические характеристики

(7) Номер (порядковый) конструкции клапанов

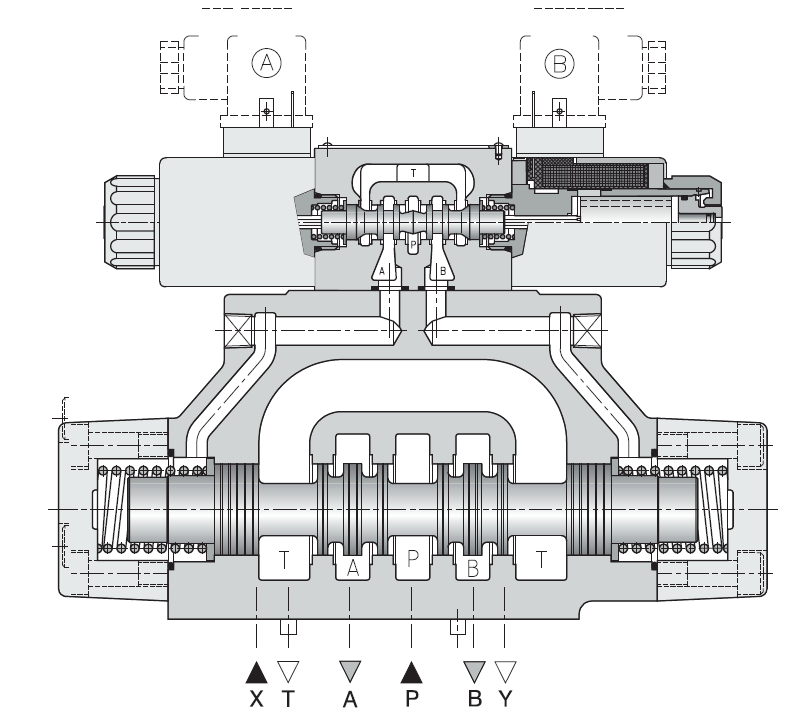

В состав электромагнитных клапанов HD8-ES с гидравлическим управлением входит электромагнитный направляющий гидрораспределитель HD3-ES (см. спецификацию клапана HD3-ES), который приводит в действие 4-линейный гидрораспределитель с гидравлическим управлением с соединительной поверхностью согласно стандартам CETOP. Предусмотрены различные конфигурации клапанов и типы золотников. Можно использовать внутренние или внешние соединения управления и слива путем установки или извлечения соответствующих резьбовых заглушек, расположенных в главном направляющем регулирующем клапане. Имеется широкий выбор конфигураций и различных положений золотников электромагнитных направляющих гидрораспределителей с гидравлическим управлением: – 4-линейный, 3-позиционный направляющий гидрораспределитель с двумя электромагнитами, с установкой золотника в среднее положение при помощи центрирующих пружин; – 4-линейный, 2-позиционный направляющий гидрораспределитель с одним электромагнитом, с установкой золот-ника в среднее положение гидравлически посредством клапана управления и механически (даже при отсутствии давления) посредством возвратной пружины главной стадии; – 4-линейный, 2-позиционный направляющий клапан с двумя электромагнитами с механическим фиксатором положений перемещаемого управляющего золотника, когда на электромагниты не подводится питание. Основная обработка: никель-фосфорное покрытие корпуса клапана, оцинкованные поверхности электромагнитов.

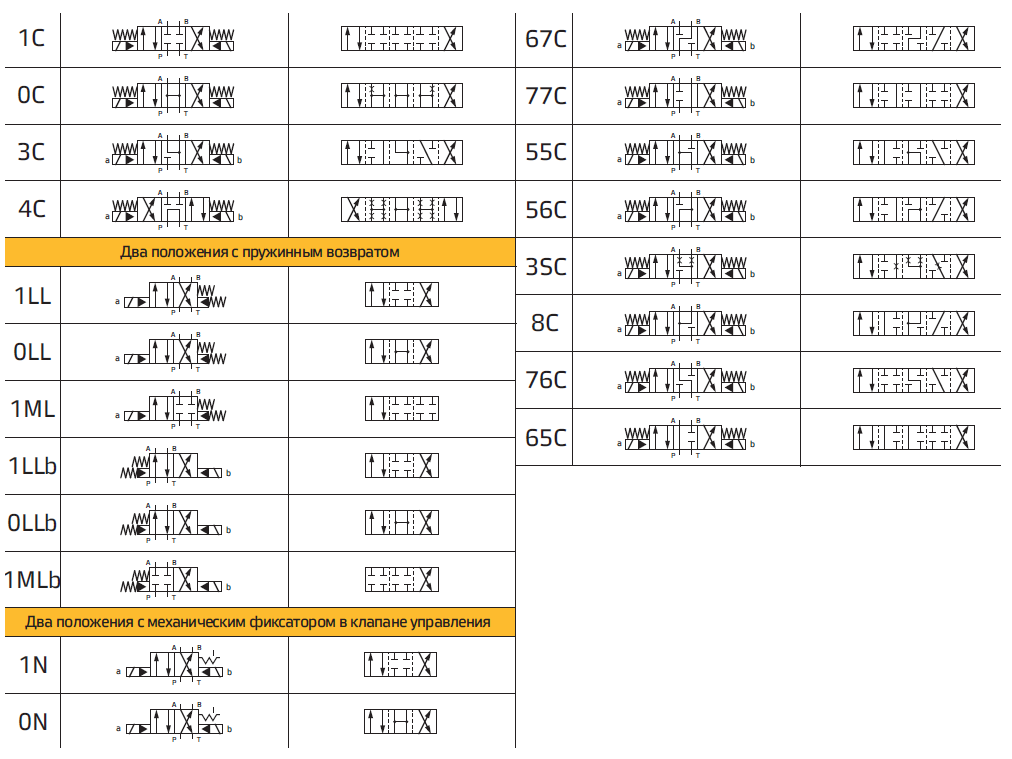

[3] Идентификация золотников и промежуточные положения

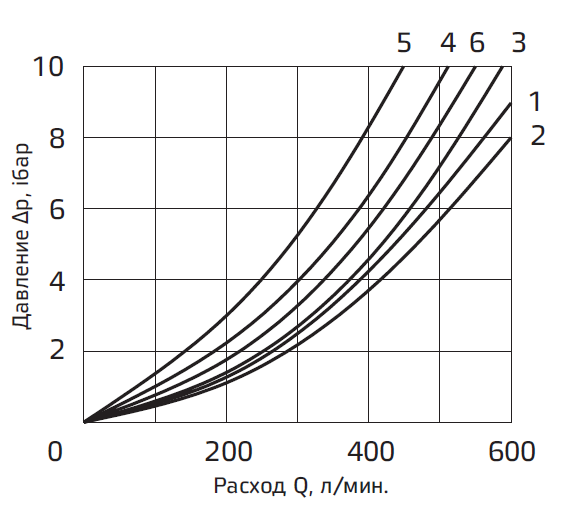

[4] Типовые графики

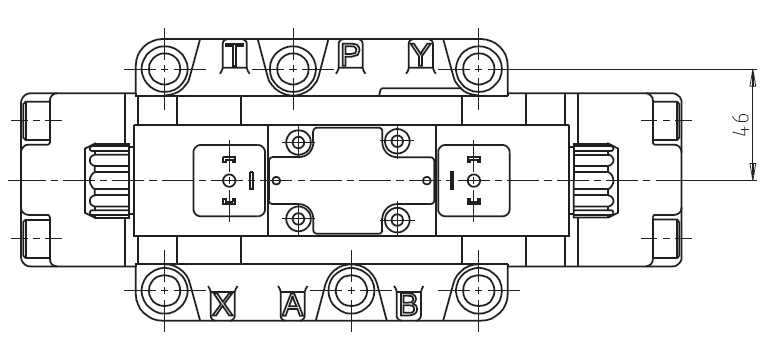

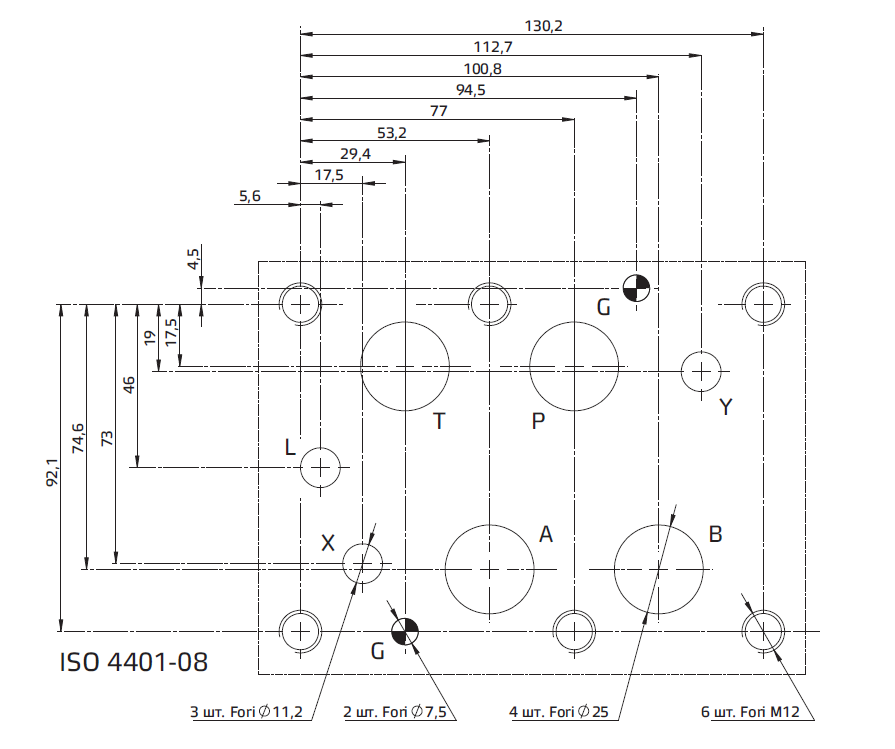

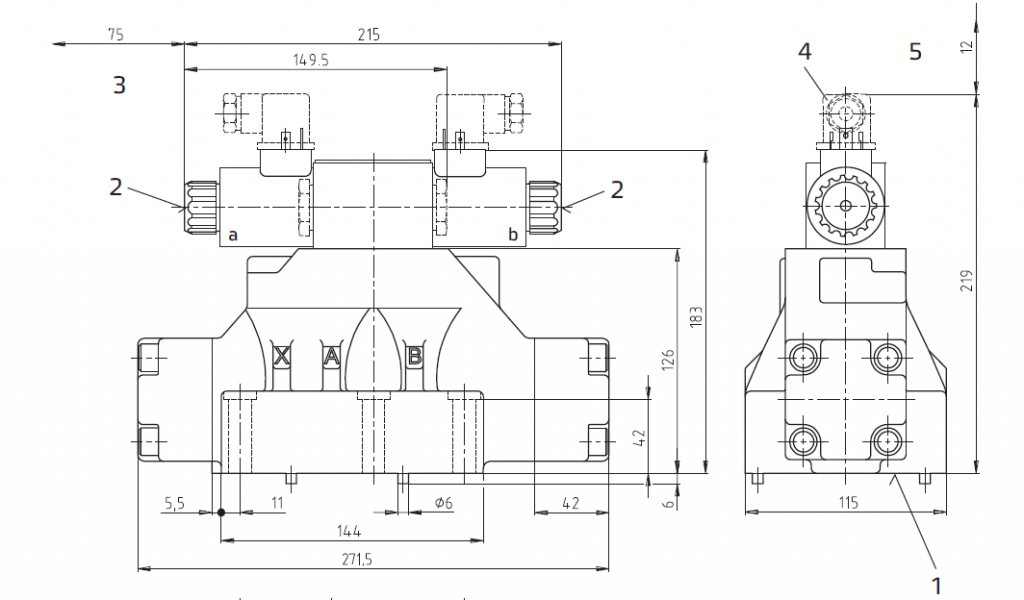

[5] Установочные размеры (мм)

1. Установочная поверхность с кольцевыми уплотнениями
2. Ручная регулировка
3. Пространство, необходимое для демонтажа катушки
4. Электрический соединитель (поставляется по отдельн. заказу)
5. Пространство, необходимое для демонтажа соединителя

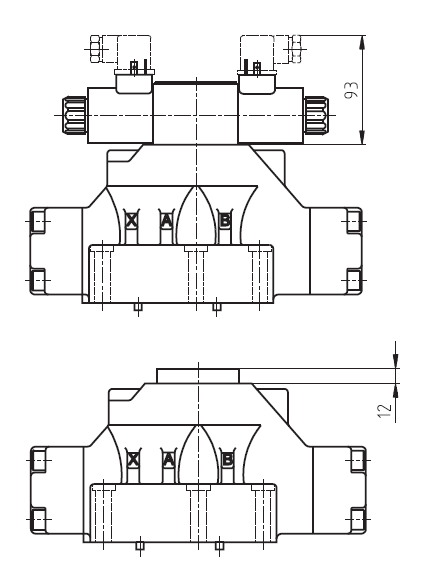

[6] Тип управления

Управление посредством электромагнитов: HD8-ES
Клапан поставляется в комплекте с пилотным клапаном HD3-ES.

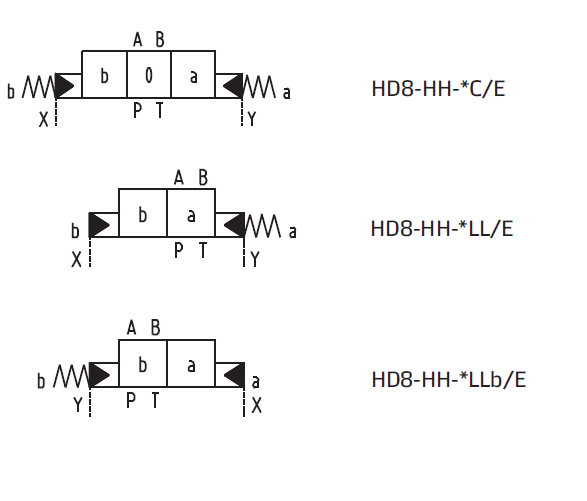

Гидравлическое управление: HD8-HH
Клапан поставляется как основной корпус.
Соединения X и Y используются для гидравлического управления клапаном.

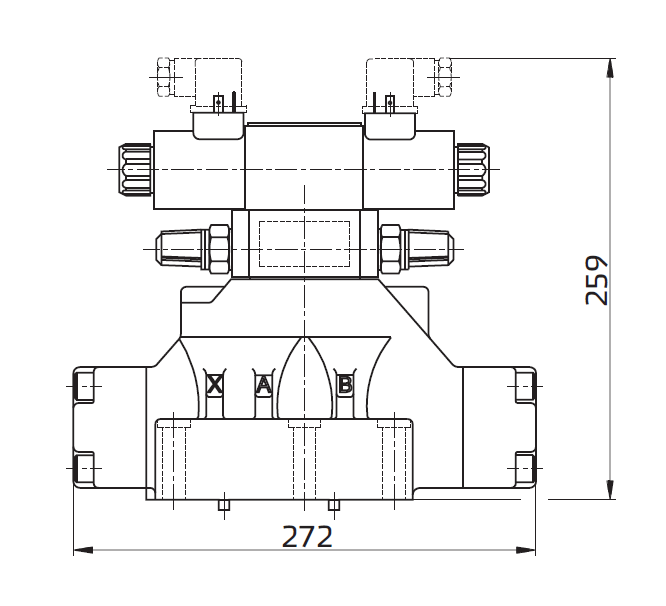

[7] Средства регулировки

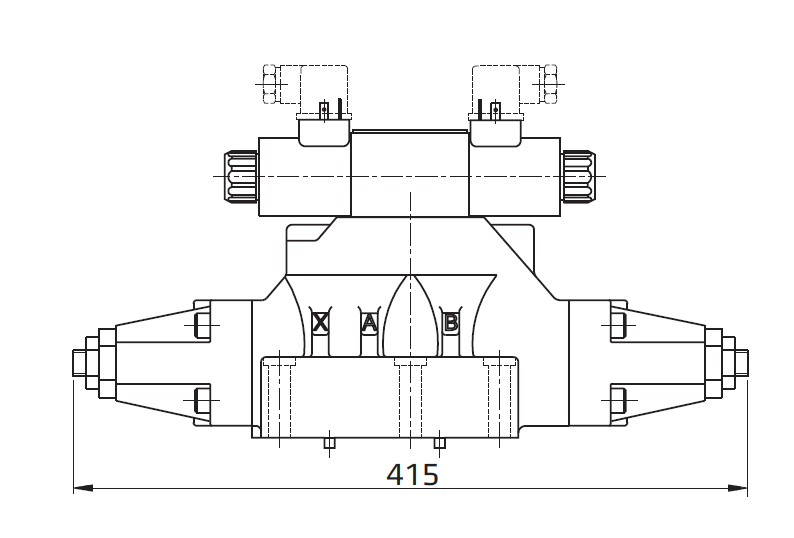

Контроль положения главного золотника: C
Предусмотрена возможность интегрирования специальных средств регулировки в головке клапана с гидравлическим управлением для регулировки максимального хода золотника. Такое исполнение позволяет регулировать расход из насоса в привод и из привода к сливу, обеспечивая двойную гибкую регулировку привода. Добавьте букву «C» к идентификационному коду, чтобы заказать данное устройство.


Контроль скорости перемещения главного золотника: D
Путем установки клапана двухконтурной регулировки потока между пилотным клапаном и клапаном гидравлического управления можно регулировать расход и за счет этого изменять скорость перемещения. Добавьте букву «D» к идентификационному коду, чтобы заказать данное устройство.

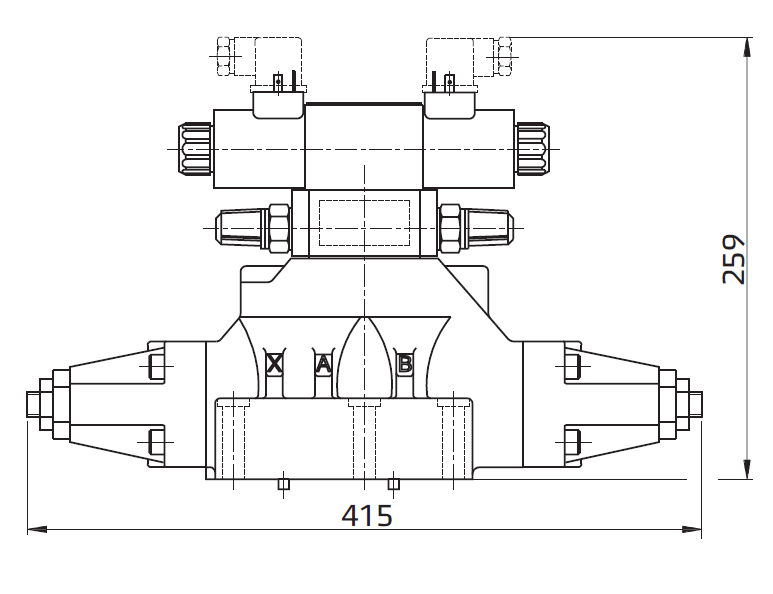

Контроль положения и скорости главного золотника: G
Можно заказать клапан, оснащенный и устройством регулировки хода золотника, и устройством регулировки скорости потока управления. Добавьте букву «G» к идентификационному коду, чтобы заказать данное устройство.

[8] Специльная конфигурация

Электромагнитные клапаны со специальными золотниками
Помимо стандартных конфигураций (см. с. 2 и 3), по запросу мы разрабатываем схемы соединений со специальными золотниками для широкого спектра применений: обращайтесь в наше отдел технической поддержки за информацией об идентификации, возможности реализации и рабочих пределах.

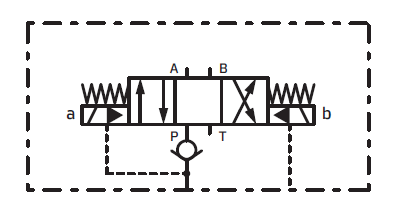

Обратный клапан, интегрируемый в линию P: P
По запросу клапан HD8 поставляется с обратным клапаном, интегрированным в линию P. Такое исполнение оптимально подходит для достижения требуемого давления управления, когда линия P главного гидрораспределителя, в его исходном положении, соединяется с сливом T. Давление открытия составляет 5 бар. Добавьте букву «P» к идентификационному коду, чтобы заказать такую конфигурацию.

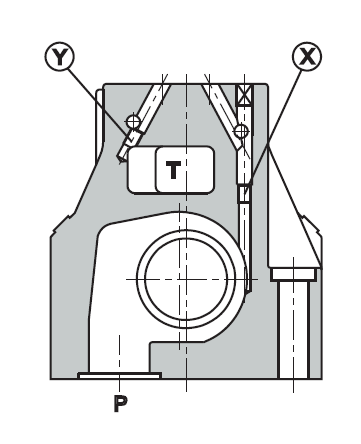

[9] Управление и слив

Клапаны HD7 могут поставляться с управлением и сливом, и внутренним, и внешним. Версия с внешним сливом позволяет
достигать более высокого противодавления на сливе.




X: Заглушка 1/16 NPT для внешнего управления
Y: Заглушка M6х8 для внешнего слива
