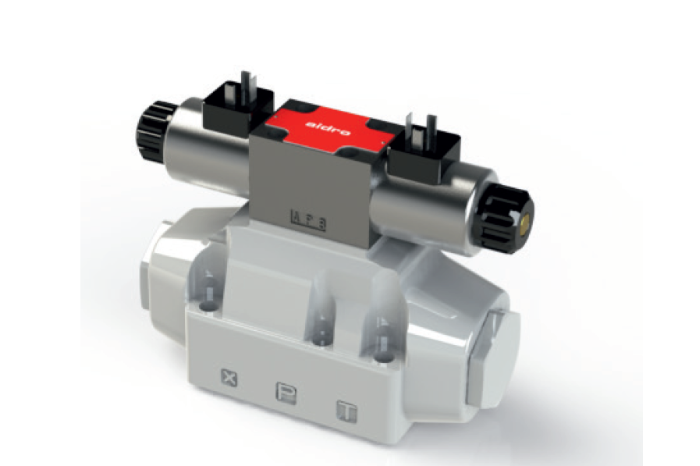

Клапаны HD7-ES представляют собой направляющие гидрораспределители с пилотным управлением стыкового монтажа на промежуточной плите согласно стандарту ISO 4401-07, DIN 24340 (CETOP 07– NG16).
[1] Описание
Корпус изготовлен из высококачественного литого блока. Пилотный клапан CETOP 03 может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием встроенных мостовых выпрямителей в катушке.
В стандартных версиях клапан поставляется с корпусом с покрытием никель-фосфор.
[2] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
(5)
|
|
(6)
|
|
(7)
|
HD7
|
—
|
5
|
—
|
|
G
|
|
|
—
|
|
/
|
40
|
(1) HD7: 4-линейный направляющий гидрораспределитель CETOP 07 – давление 32 МПа (320 бар)
(2) Варианты:
ES: С электрическим управлением, стандартный
HH: С гидравлическим управлением (основной корпус)
(3) Тип золотника:
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинным возвратом в среднее положение (3 положения)
N: 2 электромагнита, фиксированный золотник (2 положения)
LL: 1 электромагнит (a), золотник с пружинным/гидравлическим возвратом (2 положения, крайнее положение – крайнее положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, среднее положение – крайнее положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение – среднее положение)
b: Только для версий LL, ML, LM, см. также функциональные символы
(4) Код, зарезервированный для опций и вариантов:
C: Регулируемые пределы хода главного золотника
D: Клапан с двухконтурной регулировкой потока для настройки скорости перемещения
G: Регулируемые пределы и регулируемая скорость перемещения
P: Обратный клапан, встроенный в порт P
(5) Схема управления и слива:
Без обозначения: Внутреннее управление и внешний слив (стандарт)
I: Внутреннее управление и внутренний слив
E: Внешнее управление и внешний слив
(6) Электрическое напряжение и электромагнитные катушки:
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
115A: Катушки для 110 B переменного тока /50 Гц– 115 B переменного тока /60 Гц
230A: Катушки для 220 B переменного тока /50 Гц – 230 B переменного тока /60 Гц См. также электрические характеристики
(7) Номер (порядковый) конструкции клапанов
В состав электромагнитных клапанов HD7-ES с гидравлическим управлением входит электромагнитный направляющий гидрораспределитель HD3-ES (см. спецификацию клапана HD3-ES), который приводит в действие 4-линейный гидрораспределитель с гидравлическим управлением с соединительной поверхностью согласно стандартам CETOP. Предусмотрены различные конфигурации клапанов и типы золотников. Можно использовать внутренние или внешние управления и слива путем установки или извлечения соответствующих резьбовых заглушек, расположенных в главном распределителе. Имеется широкий выбор конфигураций и различных положений золотников электромагнитных направляющих гидрораспределителей с гидравлическим управлением: – 4-линейный, 3-позиционный направляющий гидрораспределитель с двумя электромагнитами, с возвратом золотника в среднее положение при помощи центрирующих пружин; – 4-линейный, 2-позиционный направляющий гидрораспределитель с одним электромагнитом, с возвратом золотника в среднее положение гидравлически посредством клапана управления и механически (даже при отсутствии давления) посредством возвратной пружины основного клапана; – 4-линейный, 2-позиционный направляющий клапан с двумя электромагнитами с механическим фиксатором положений перемещаемого управляющего золотника, когда на электромагниты не подводится питание. Основная обработка: никель-фосфорное покрытие корпуса клапана, оцинкованные поверхности электромагнитов.

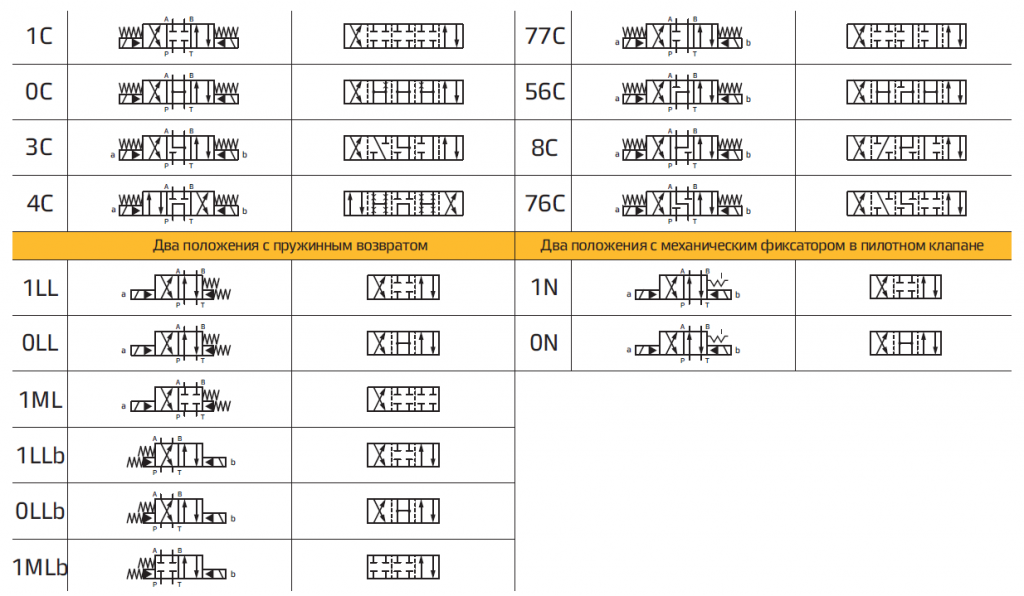

[3] Идентификация золотников и промежуточные положения
[4] Типовые графики

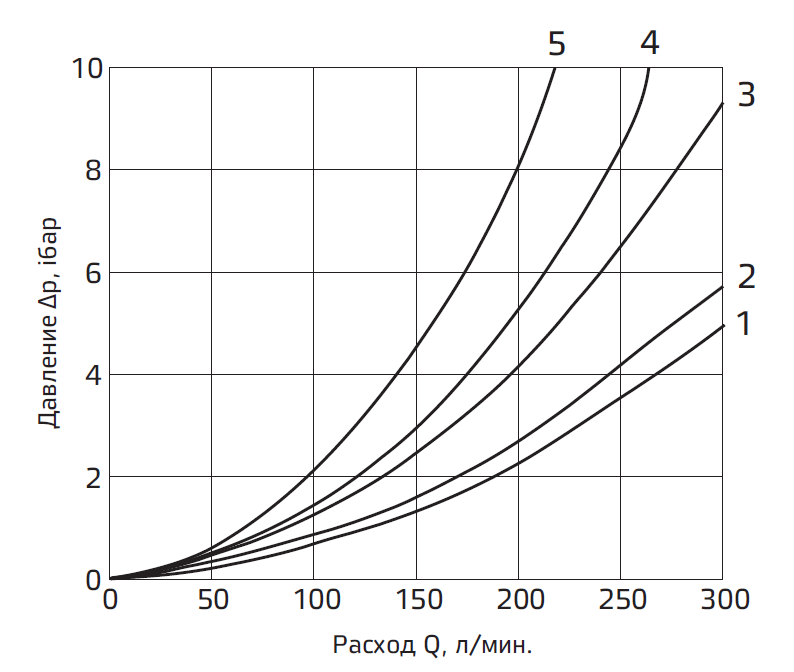

Перепад давлений Δp-Q. Измерения проведены с минеральным маслом при ѵ = 36 сСт и при 50°C.
Тип золотника
|
Положение золотника
|
Соединения
|
P-A
|
P-B
|
A-T
|
B-T
|
P-T
|
Кривые на графике
|
1C
|
Под напряжением
|
1
|
1
|
2
|
3
|
|
0С
|
Без напряжения
|
|
|
|
|
6*
|
Под напряжением
|
5
|
5
|
1
|
2
|
|
3С
|
Без напряжения
|
|
|
4
|
4
|
|
Под напряжением
|
1
|
1
|
1
|
2
|
|
4С
|
Без напряжения
|
|
|
|
|
6
|
Под напряжением
|
6
|
6
|
3
|
4
|
|
67С
|
Без напряжения
|
|
4
|
|
|
|
Под напряжением
|
1
|
5
|
2
|
3
|
|
77С
|
Без напряжения
|
|
|
|
4
|
6°
|
Под напряжением
|
1
|
1
|
2
|
2
|
|
55С
|
Без напряжения
|
|
|
|
|
6
|
Под напряжением
|
6
|
6
|
3
|
4
|
|
56С
|
Без напряжения
|
|
|
|
|
|
Под напряжением
|
6
|
6
|
4
|
3
|
|
3SC
|
Под напряжением
|
1
|
1
|
2
|
3
|
|
8C
|
Без напряжения
|
4°
|
4
|
|
|
|
Под напряжением
|
5
|
5
|
2
|
3
|
|
76C
|
Без напряжения
|
|
|
3
|
|
|
Под напряжением
|
1
|
1
|
1
|
3
|
|
65C
|
Без напряжения
|
4
|
|
|
|
|
Под напряжением
|
5
|
1
|
2
|
3
|
|
1LL,OLL,1ML
|
Без напряжения
|
1
|
|
|
3
|
|
Под напряжением
|
|
1
|
2
|
|
|
1N,ON
|
Под напряжением
|
1
|
1
|
2
|
3
|
|

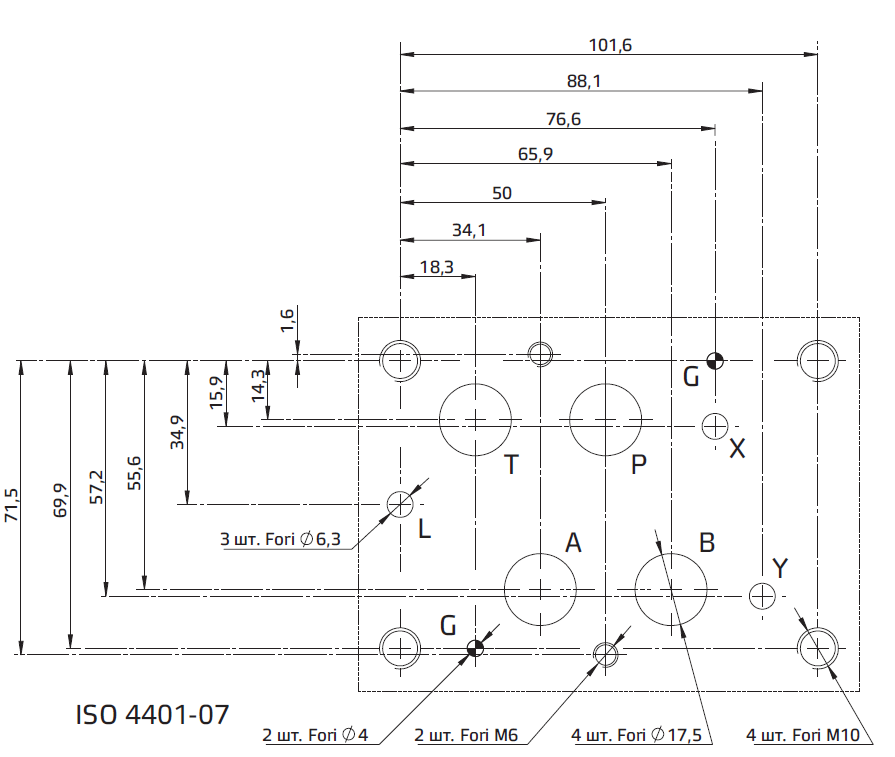

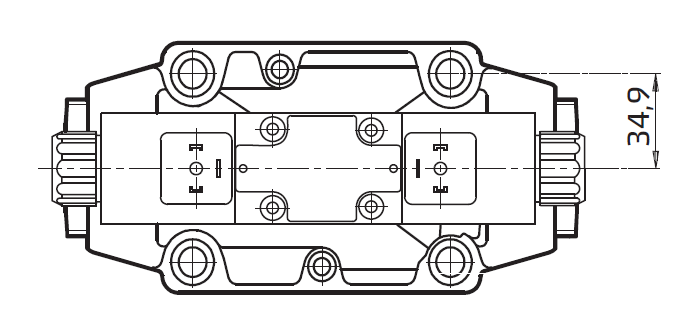

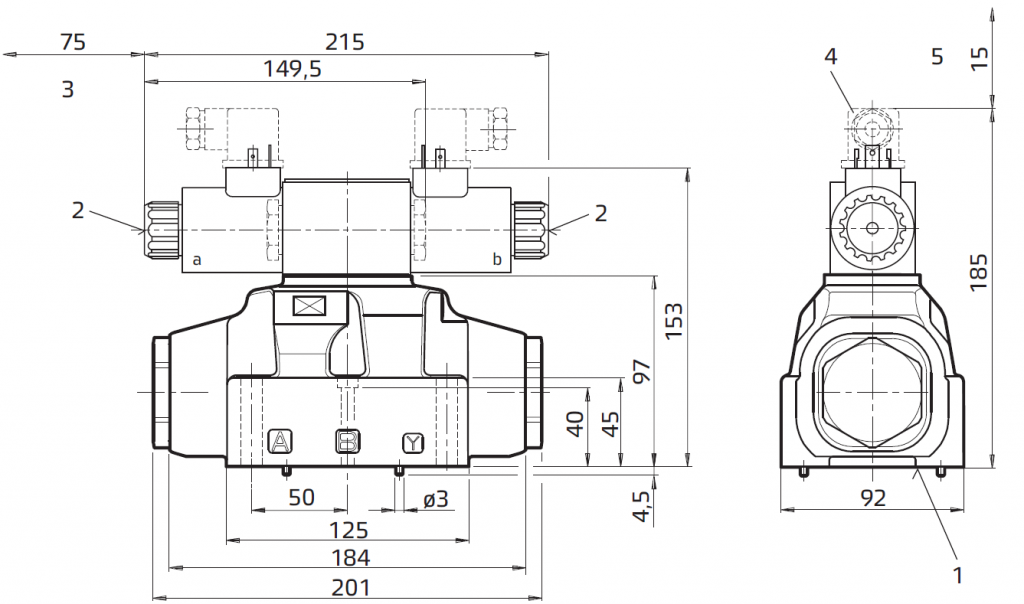

[5] Установочные размеры (мм)
1. Установочная поверхность с кольцевыми уплотнениями
2. Ручная регулировка
3. Пространство, необходимое для демонтажа катушки
4. Электрический соединитель (поставляется по отдельн. заказу)
5. Пространство, необходимое для демонтажа соединителя
Крепления для одного клапана:
|
4 болта M10´60* *Болты не входят в комплект поставки 2 болта M6´60*
|
Момент затяжки болта:
|
M10´60: 40 Нм – болты A 8.8
M6´60: 8 Нм – болты A 8.8
|
Резьба установочных отверстий:
|
M6´19; M10´18
|
Уплотнительные кольца:
|
4 уплотнительных кольца типа 22,22 ´ 2,62 (OR 130)
2 уплотнительных кольца типа 10,82 ´ 1,78 (OR 2043)
|

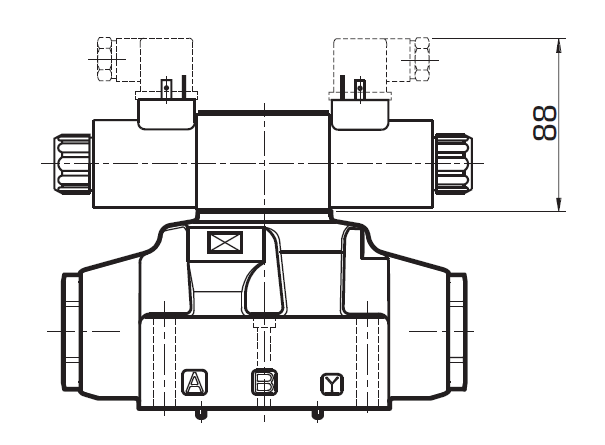

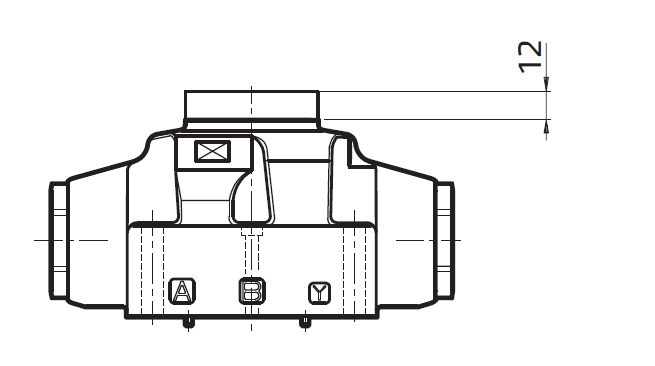

[6] Тип управления
Управление посредством электромагнитов: HD7-ES
Клапан поставляется в комплекте с пилотным клапаном HD3-ES.
Гидравлическое управление: HD7-HH
Клапан поставляется как основной корпус.
Соединения X и Y используются для гидравлического управления клапаном.

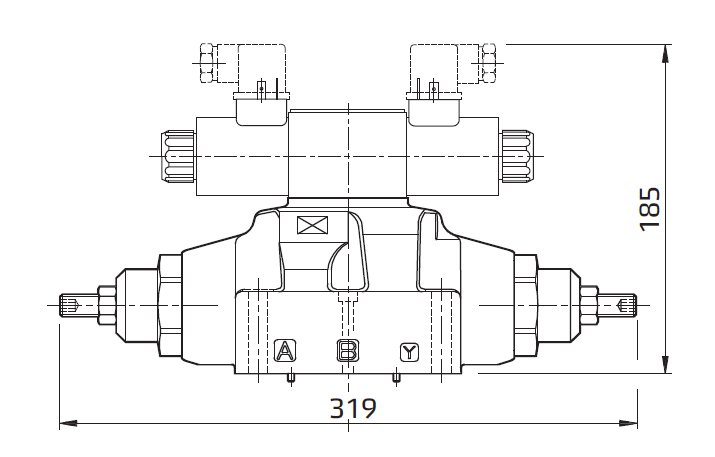

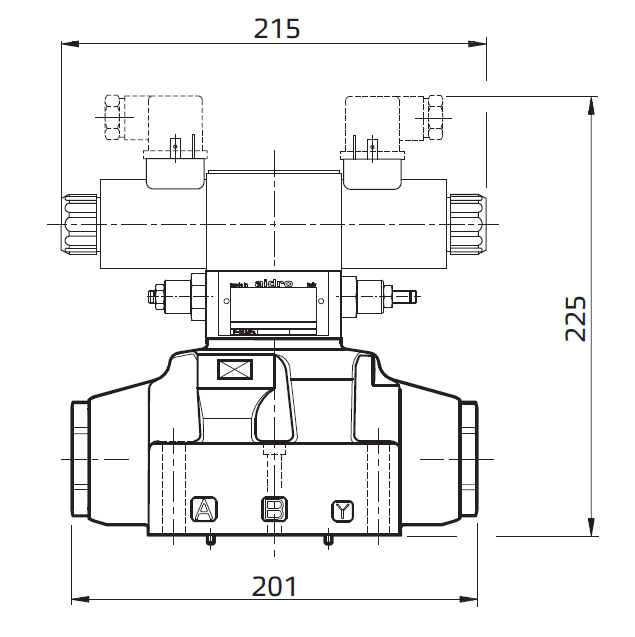

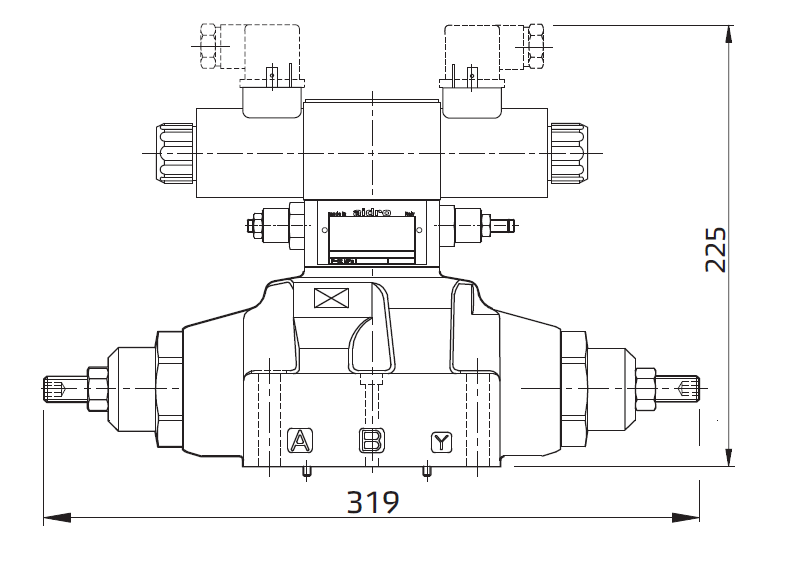

[7] Средства регулировки
Контроль хода главного золотника: C
Предусмотрена возможность интегрирования специальных средств регулировки в головке клапана с гидравлическим управлением для регулировки максимального хода золотника. Такое исполнение позволяет регулировать расход из насоса в привод и из привода к сливу, обеспечивая двойную гибкую регулировку привода. Добавьте букву «C» к идентификационному коду, чтобы заказать данное устройство.
Регулировка скорости перемещения главного золотника: G
Можно заказать клапан, оснащенный устройством регулировки расхода в канале управления. Добавьте букву «G» к идентификационному коду, чтобы заказать данное устройство.
Регулировка хода и скорости перемещения главного золотника: D
Путем установки клапана двухлинейной регулировки расхода между пилотным клапаном и основным клапаном можно регулировать расход и за счет этого изменять скорость перемещения. Добавьте букву «D» к идентификационному коду, чтобы заказать данное устройство.
[8] Специльная конфигурация
Электромагнитные клапаны со специальными золотниками

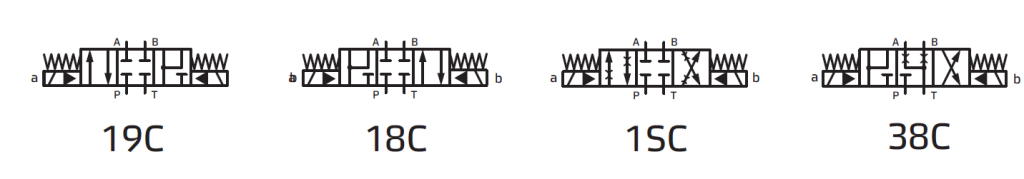

Помимо стандартных конфигураций (см. с. 2 и 3), по запросу мы разрабатываем схемы соединений со специальными золотниками для широкого спектра применений: обращайтесь в наш отдел технической поддержки за информацией об идентификации, возможности реализации и рабочих пределах.

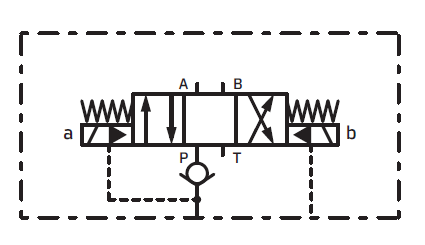

Обратный клапан, интегрируемый в линию P: P
По запросу клапан HD7 поставляется с обратным клапаном, интегрированным в линию P. Такое исполнение оптимально подходит для достижения требуемого давления управления, когда линия P главного гидрораспределителя, в его исходном положении, соединяется со сливом T. Давление открытия составляет 5 бар. Добавьте букву «P» к идентификационному коду, чтобы заказать такую конфигурацию.

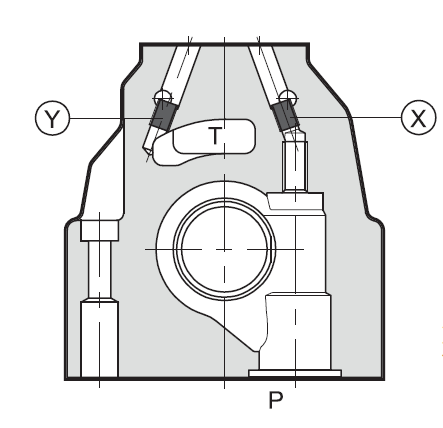

[9] Управление и слив
Клапаны HD7 могут поставляться с управлением и сливом, и внутренним, и внешним. Версия с внешним сливом позволяет
достигать более высокого противодавления на сливе.
Тип клапана
|
узел заглушки
|
X
|
Y
|
HD7-ES-**/*
|
Внутреннее управление и внешний слив
|
нет
|
да
|
HD7-ES-**/*L
|
Внутреннее управление и внутренний слив
|
нет
|
нет
|
HD7-ES-**/*E
|
Внешнее управление и внешний слив
|
да
|
да
|
HD7-ES-**/*EL
|
Внешнее управление и внутренний слив
|
да
|
нет
|
X: Заглушка Mх6 для внешнего управления
Y: Заглушка Mх6 для внешнего слива
