Линии P и T с портами (3/4” BSP и 1”) с двух тыльных сторон
Параллельные соединения P и T.

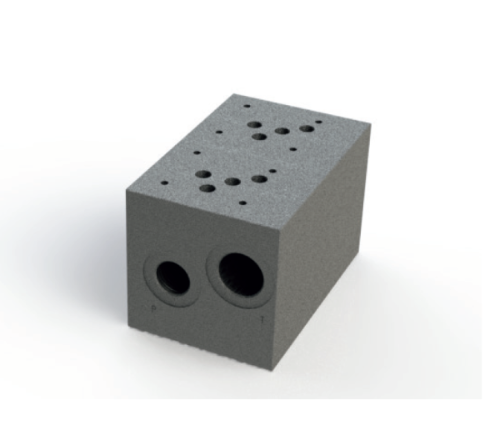

Моноблоки с несколькими секциями, от 1 до 8, для гидравлических 4-линейных клапанов ISO 05 с параллельными внутренними соединениями P и T. Порты A и B расположены попарно с боковых сторон.
[1] Код для заказа
(1)
(2)
(3)
(4)
MR
—
5
—
G
Тип
Чимло секций 03
Рекомендуемое макс.значение Q (*) л/мин
MR-5-1 G
1
120 - 120
MR-5-2 G
2
120 - 120
MR-5-3 G
3
100 - 120
MR-5-4 G
4
100 - 120
MR-5-5 G
5
100 - 120
MR-5-6 G
6
100 - 120
MR-5-7 G
7
80 - 120
MR-5-8 G
8
80 - 120
Тип
X (мм)
Z (мм)
Масса (кг)
MR-5-1 G
80
56
5,37
MR-5-2 G
160
136
11,30
MR-5-3 G
240
216
17,0
MR-5-4 G
320
296
22,70
MR-5-5 G
400
376
28,5
MR-5-6 G
480
456
34,00
MR-5-7 G
560
536
39,90
MR-5-8 G
640
616
40,60

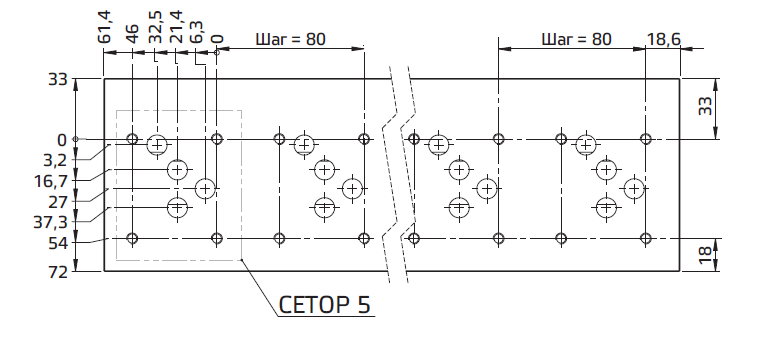

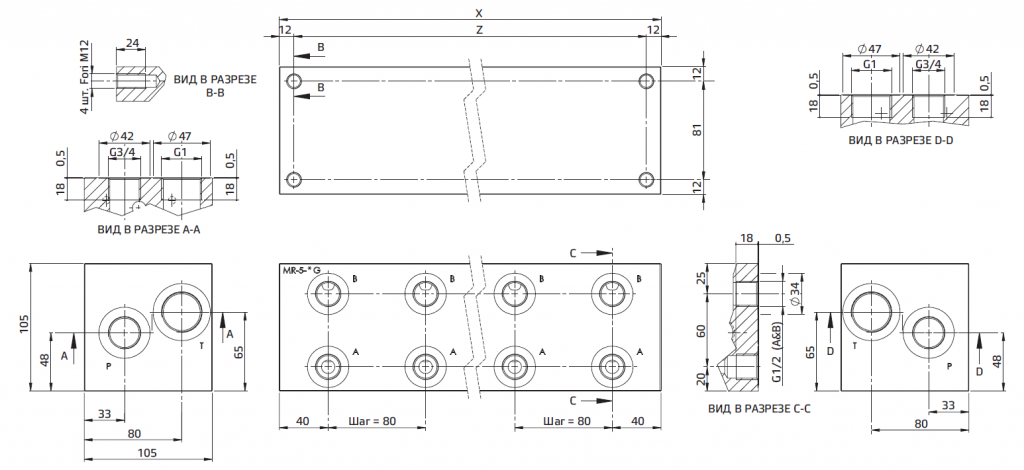

[2] Установочные размеры (мм)
Материал:
Литьевой чугун GG 25
Покрытие:
Марганец-фосфор
Допустимое давление в портах:
P, A, B и T = 300 бар
Входящий поток, макс. рекомендуемый
От 80 до 120 л/мин; уменьшается с увеличением количества секций.
Соединительные порты:
Стандартная внутренняя цилиндрическая резьба BSP с максимальной
шероховатостью поверхности Ra 1,6 для плотного прилегания соединений.
Порты A и B ½” BSP – одна пара на секцию.
Порт P – ¾” BSP, T 1” BSP – одна пара с каждой тыльной стороны моноблока;
при необходимости можно применять двойную подачу (P) или двойной слив (T);
неиспользуемые порты должны быть закрыты.
(*) Если используются обе пары портов P и T, максимальное рекомендуемое
значение Q можно увеличивать
Установка:
4 установочных отверстия с резьбой M12 на тыльной стороне

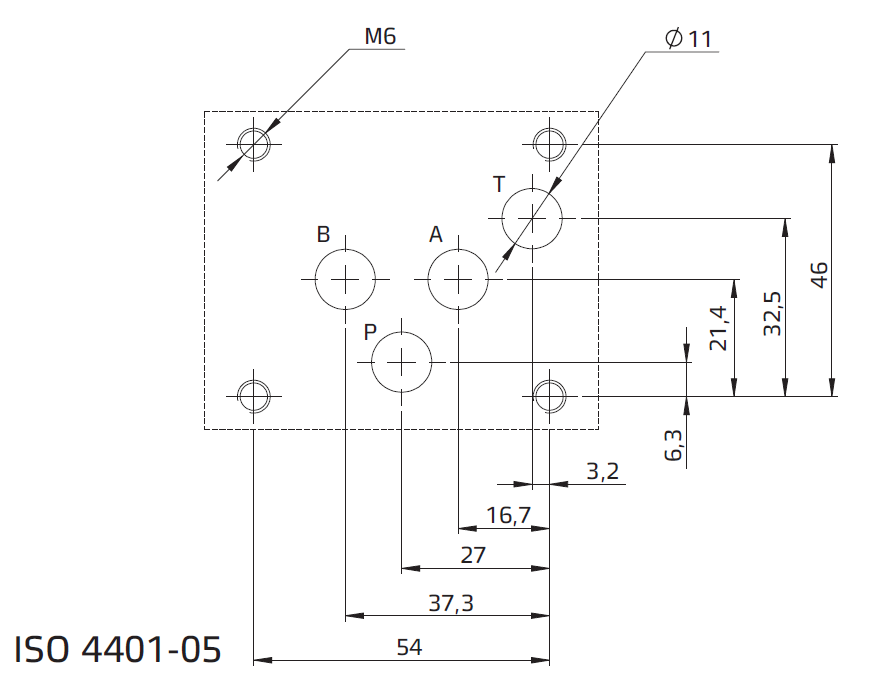

Монтажная поверхность клапана
Плоскостность поверхности
0,01/100
Шероховатость:
Ra 0,8
