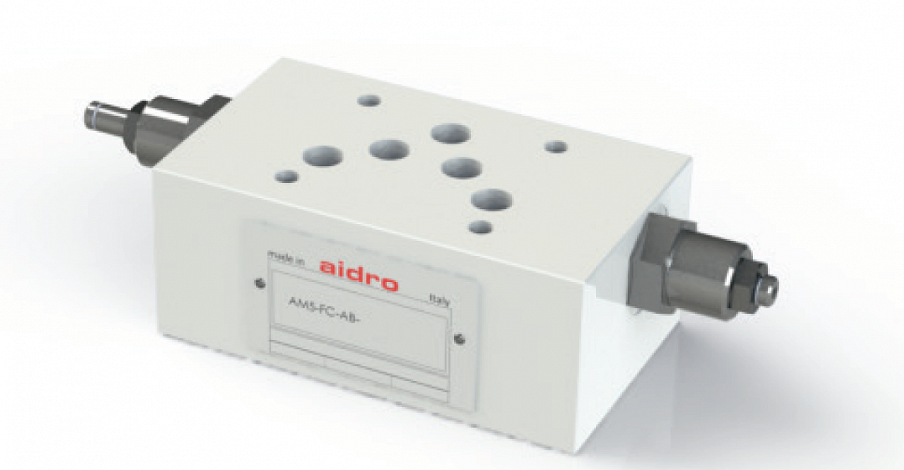

Дроссели модульного монтажа АМ5-FC-* 100 л/мин – 32 МПа (320 бар)

Модульный клапан CETOP 5 с регулировкой потока на выходе (относительно гидравлического привода). Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов.
По запросу предусмотрена также опция точной регулировки.

[1] Код для заказа

(1)		(2)		(3)		(4)		(5)		(6)
AMS	—	FC	—		—		—		/	10

(1) AM5: Модульный клапан CETOP 05 – давление 32 МПа (320 бар)

(2) FC: одностороннего действия с регулировкой потока на выходе (относительно гидравлического привода)

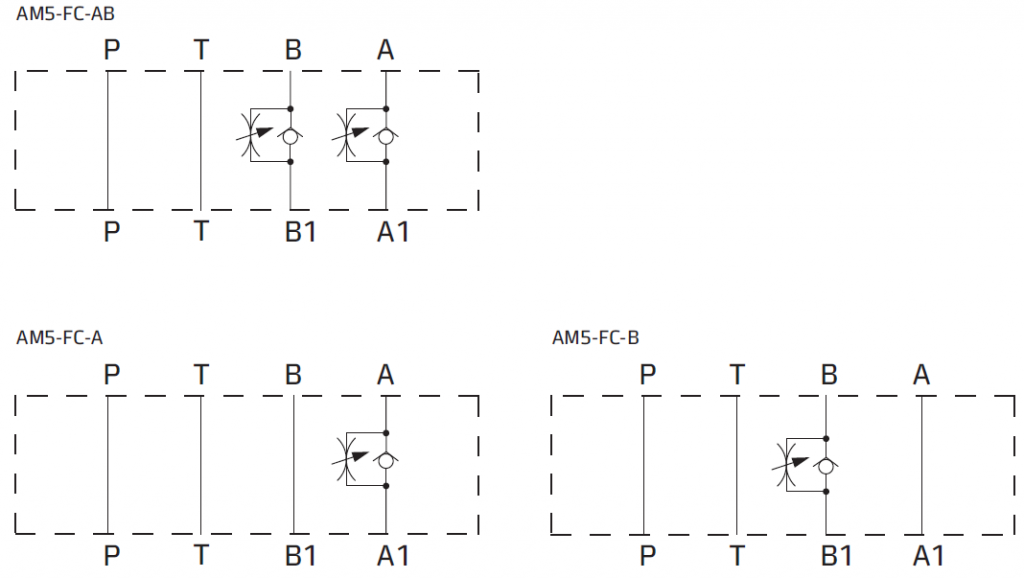

(3) Рабочие линии, в которых осуществляется регулировка:

AB: Регулировка в линиях A и B. Поток жидкости не ограничивается в направлении A → A1 и B → B1 поток регулируется в направлениях A1 → A и B1 → B
A: Поток регулируется в направлении A1 → A; свободный поток в линии B
B: Поток регулируется в направлении B1 → B; свободный поток в линии A

(4) Характеристики регулировки потока для потока A1 → A и B1 → B и давление открытия обратного клапана (Pm) для потока A → A1 и B → B1

Без обозначения: Стандартная регулировка, Pm прибл.
0,04 МПа (0,4 бара)
V: Точная регулировка
4: Pm прибл. 0,4 МПа (4 бара)

(5) Код, зарезервированный для специальных вариантов

(6) Номер (порядковый) конструкции клапанов

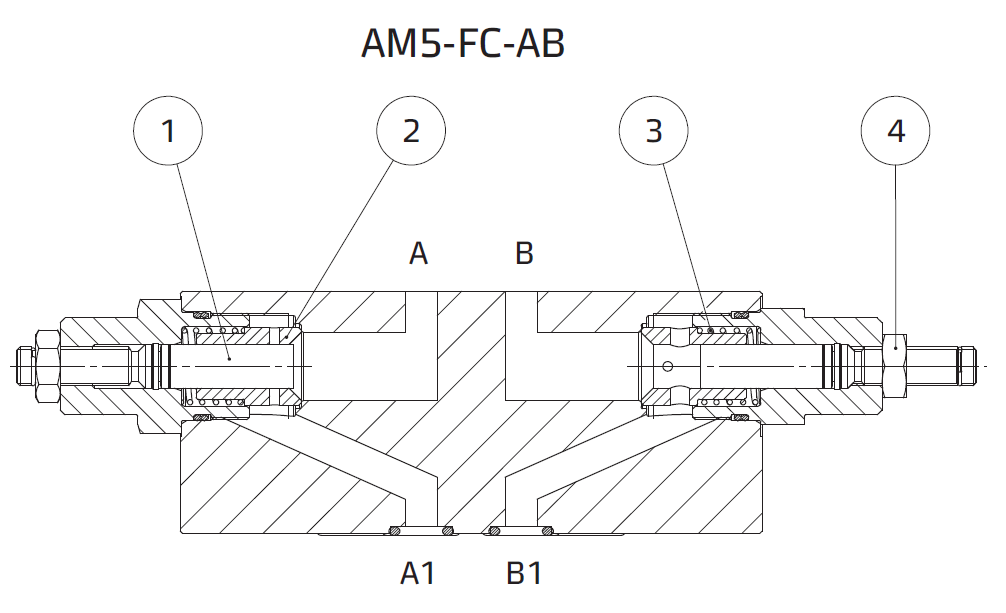

Жидкость поступает свободно по линиям P и T. В рабочих линиях A и/или B с регулировкой жидкость поступает в направлении A → A1 (и/или B → B1), преодолевая усилие пружины 3, действующее на втулку 2. Жидкость поступает в направлении A1 → A (и/или B1 → B) через отверстия втулки 2, вдавливаемой в седло. Дросселирующая ось 1, смещаемая путем завинчивания и блокировки при помощи гайки 4, частично преграждает регулирующие отверстия, за счет чего расход полностью зависит от действующего перепада давлений.

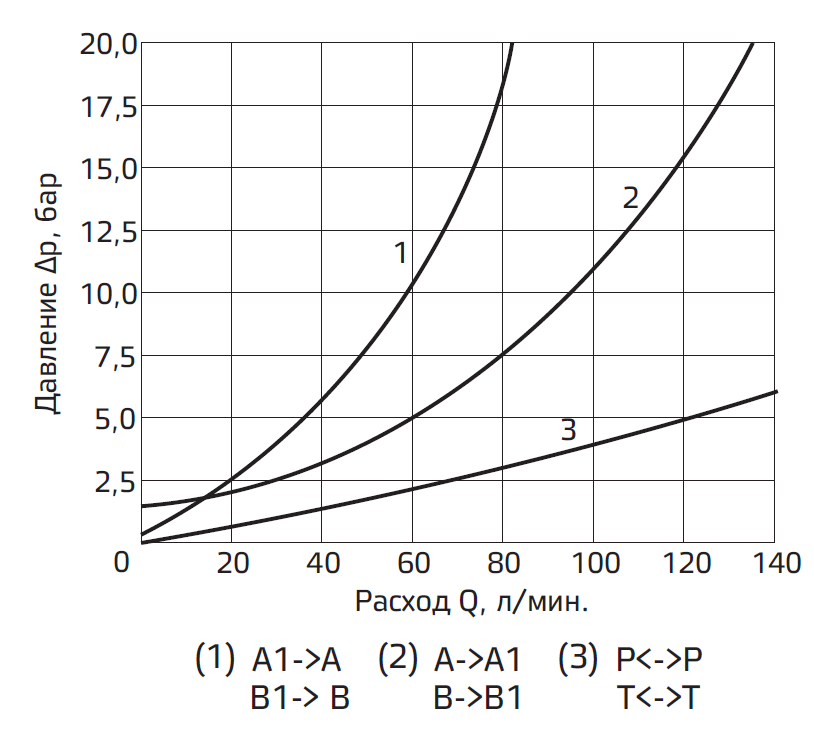

[2] Типовые графики

Типовые кривые Δp-Q для клапанов AM5-FC-AB стандартной конфигурации, с минеральным маслом при ѵ = 36 сСт и T = 50°C, с полностью отведенной дросселирующей осью.

[3] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM5-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками, фильтруемыми в соответствии со стандартом ISO 4406, класс 19/17/14 или выше, и используемыми в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

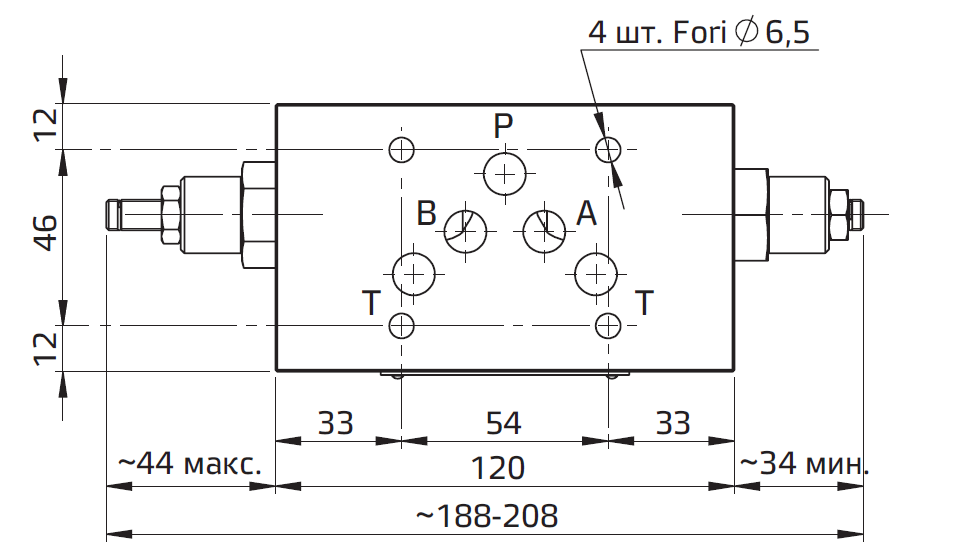

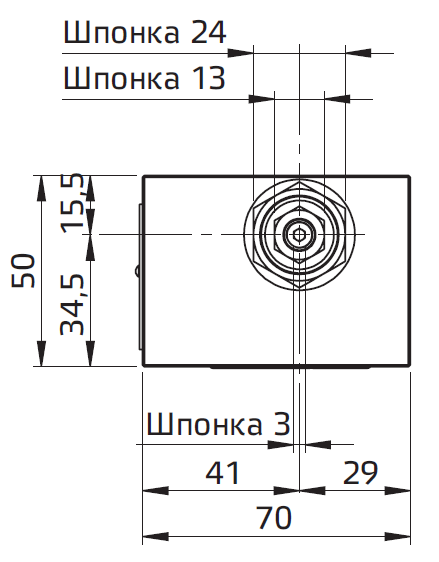

[4] Установочные размеры (мм)

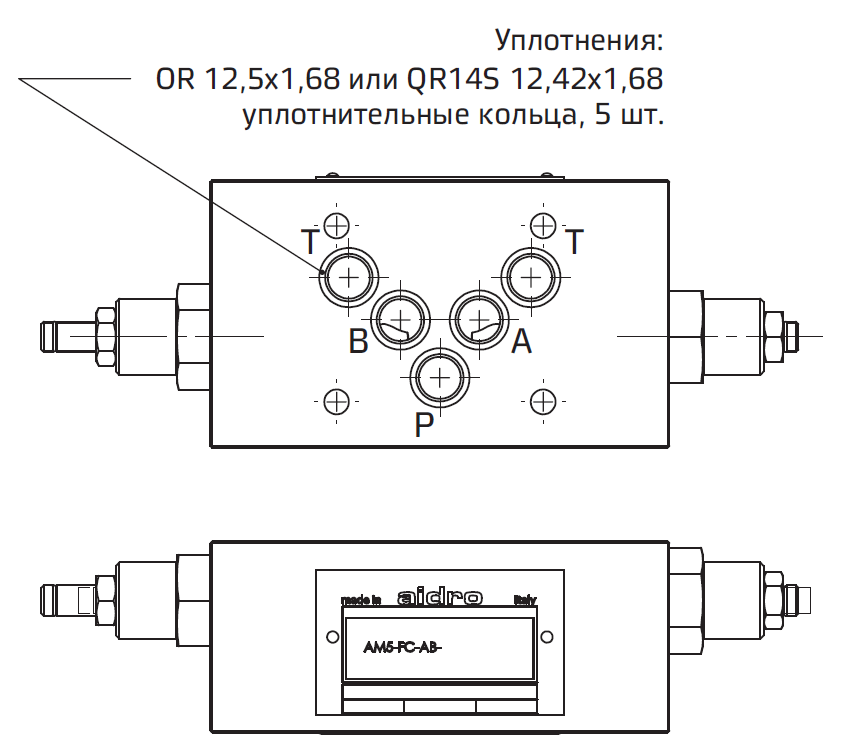

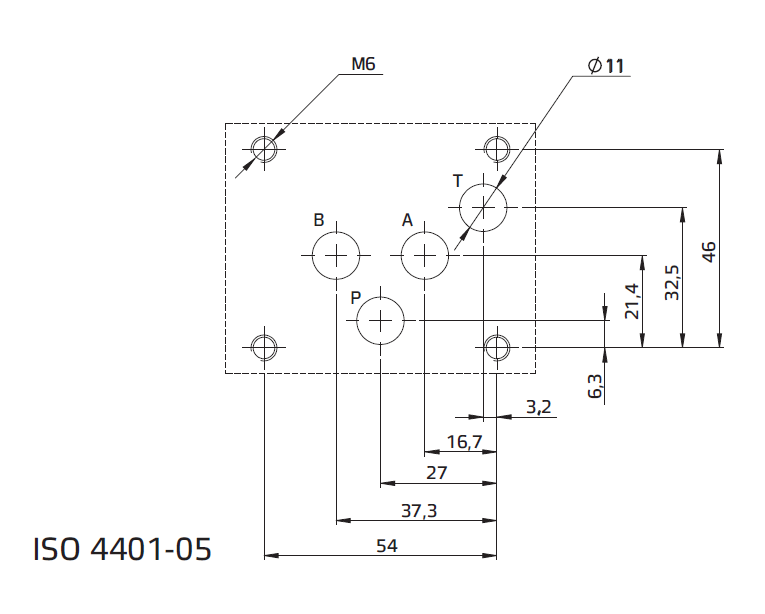

Все модульные клапаны AM5-FC-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей (см. также первую страницу). Высота клапанов составляет 50 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR или уплотнений квадратного сечения типа Quad-Ring.
