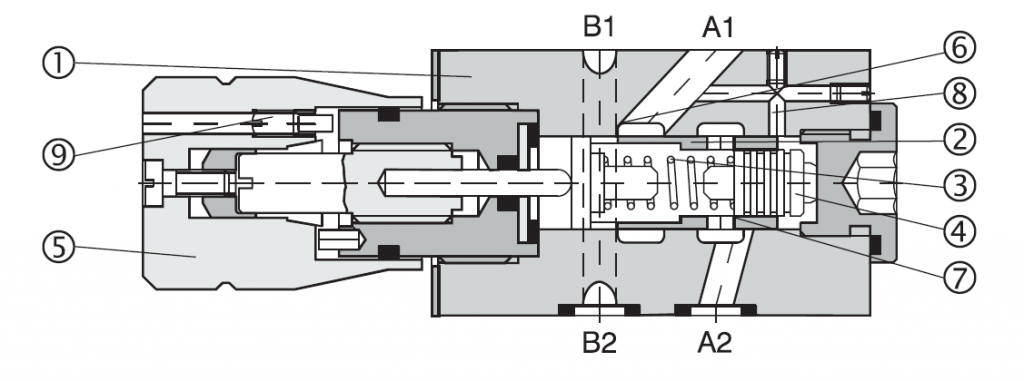

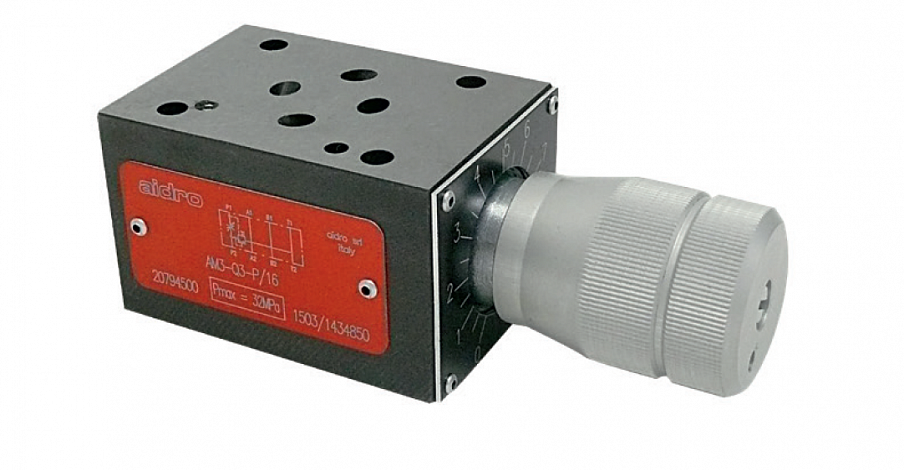

Клапан регулировки потока с компенсацией давления разработан для обеспечения регулировки переменных скоростей потока независимо от перепадов давления.
[1] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
AM3
|
—
|
Q*
|
—
|
A
|
/
|
|
—
|
|
/
|
10
|
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)
(2) Q: Предусмотрены следующие опции:

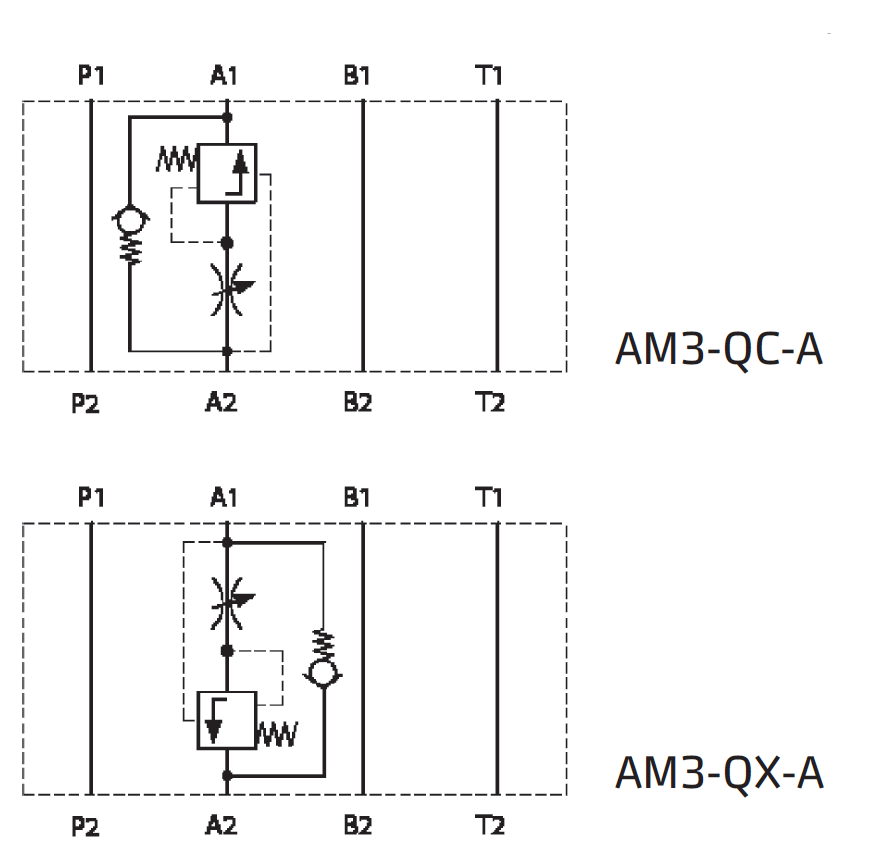

QC: Однолинейные клапаны регулировки потока с компенсацией давления на выходе (относительно гидравлического привода)
QX: См. выше, с регулировкой на входе
(3) A: Рабочие линии, в которых установлен клапан:
(4) Диапазон регулировки потока:
06 = 0 → 6 л/мин
12 = 0 → 12 л/мин
22 = 0 → 22 л/мин
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов

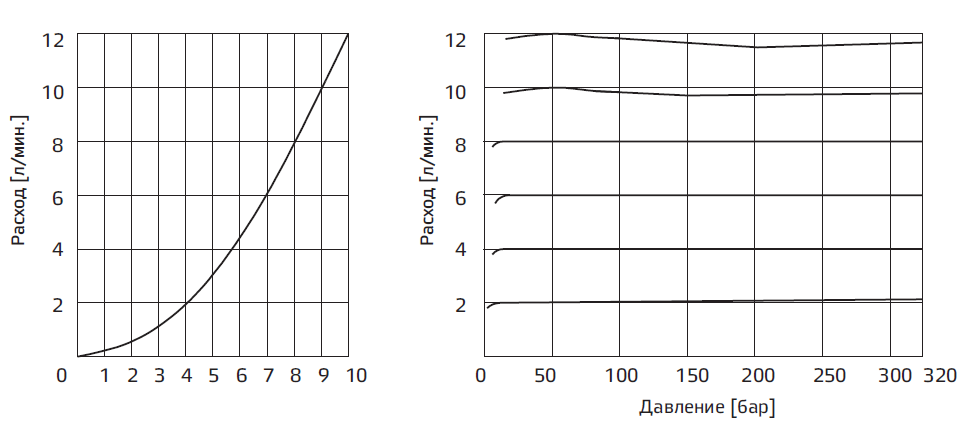

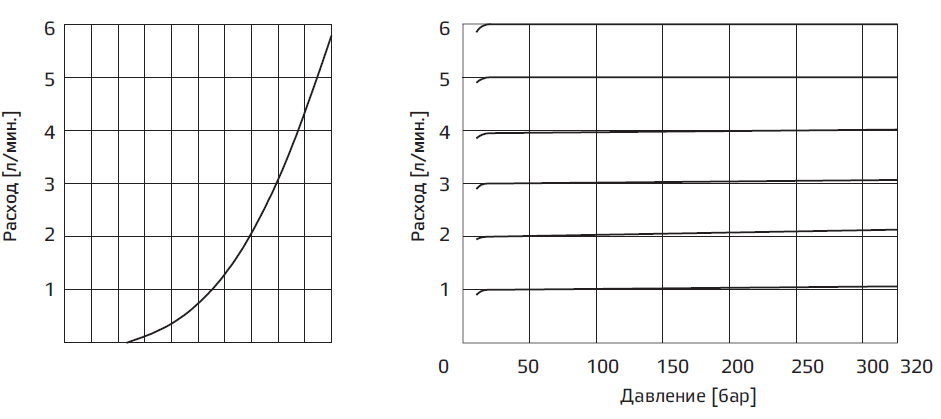

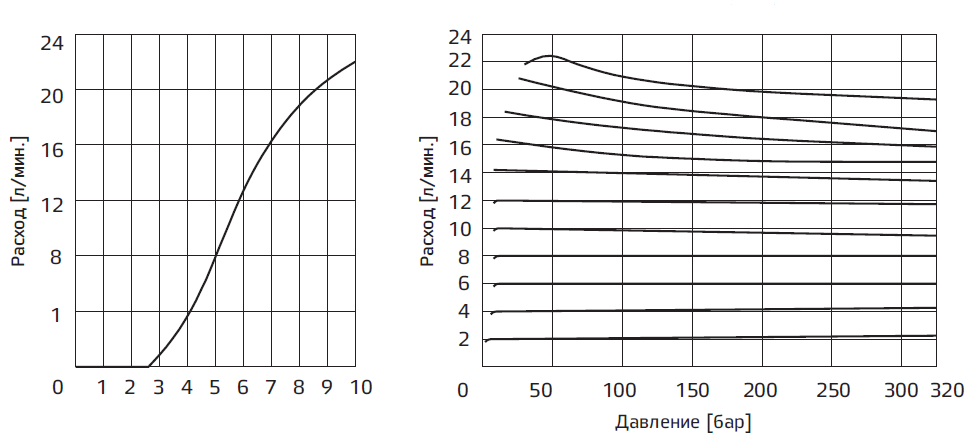

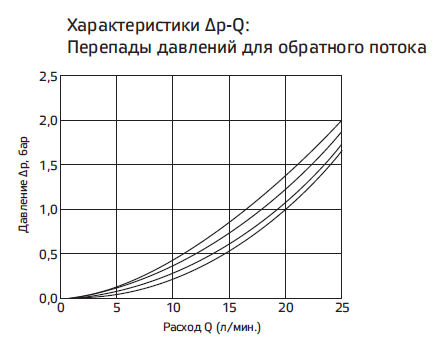

[2] Типовые графики
[3] Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

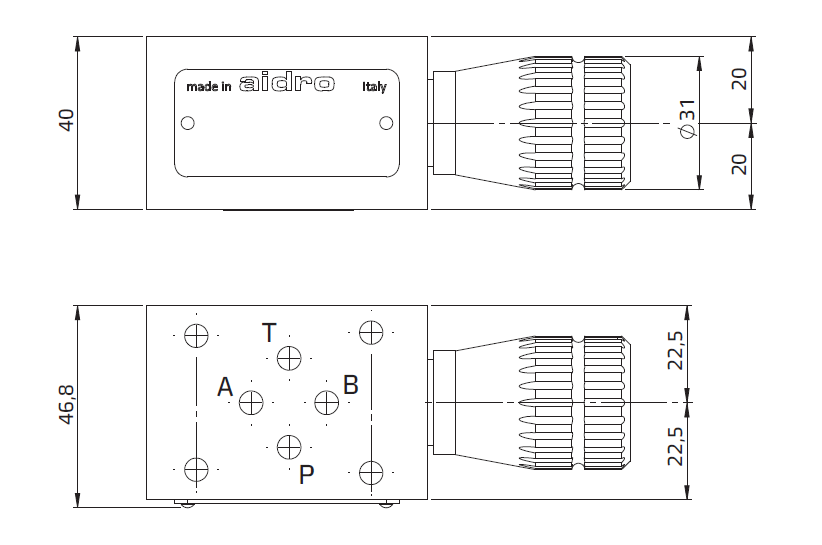

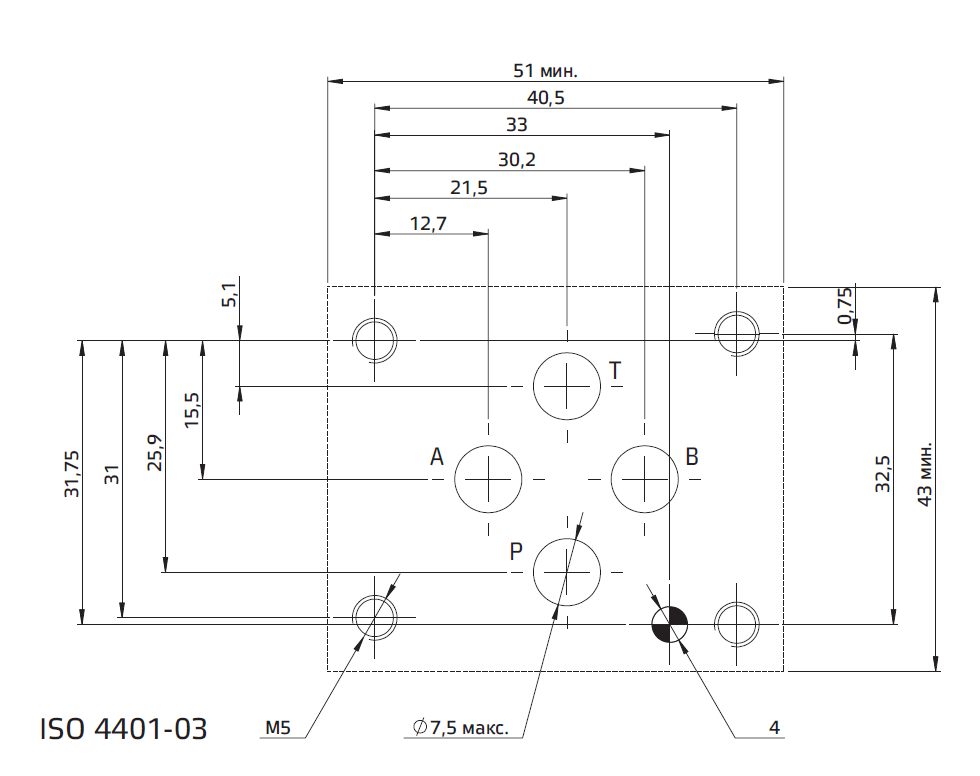

[4] Установочные размеры (мм)

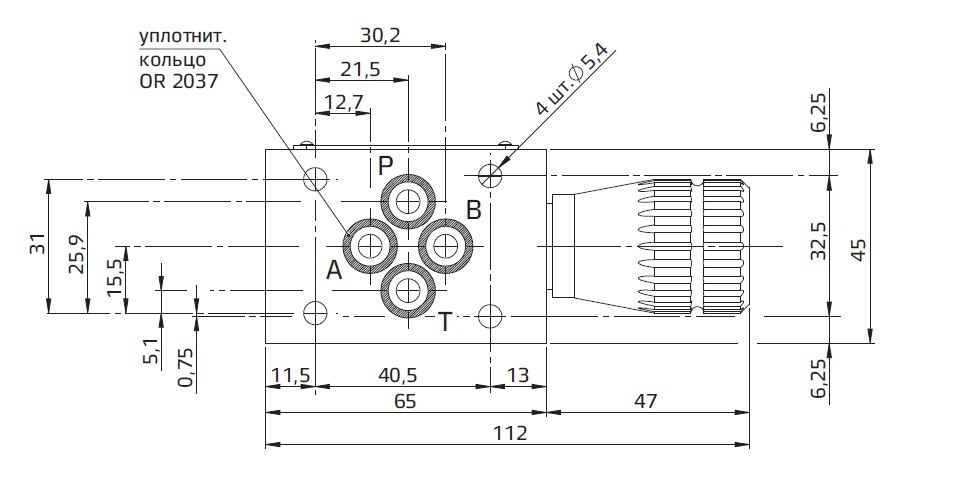

Все модульные клапаны AM3-Q* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.
