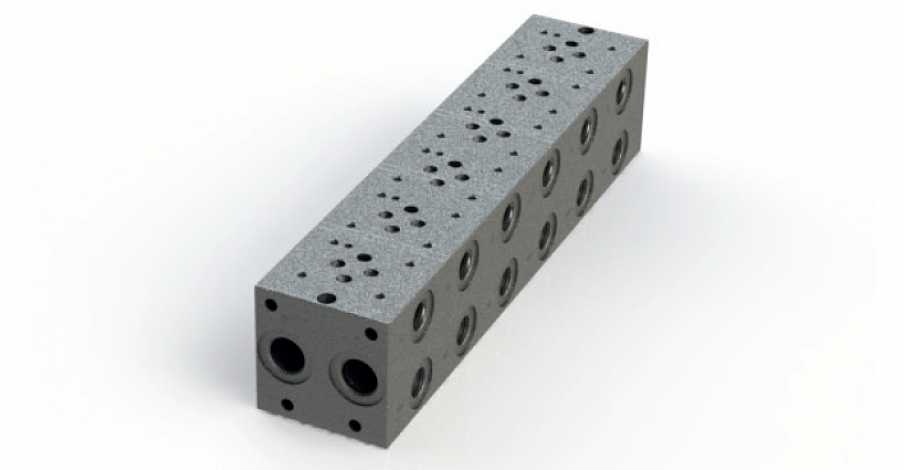

Моноблоки с несколькими секциями, от 1 до 8, для гидравлических 4-ходовых клапанов ISO 03 с параллельными внутренними соединениями P и T. Вспомогательные порты A и B расположены с боковых сторон лицевой поверхности узла клапана.
[1] Описание
- Порты A и B (3/8” BSP) с боковых сторон
- Линии P и T с портами (1/2” BSP) с двух тыльных сторон
- Параллельные соединения P и T.
[2] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
(4)
|
MR
|
—
|
3
|
—
|
|
G
|

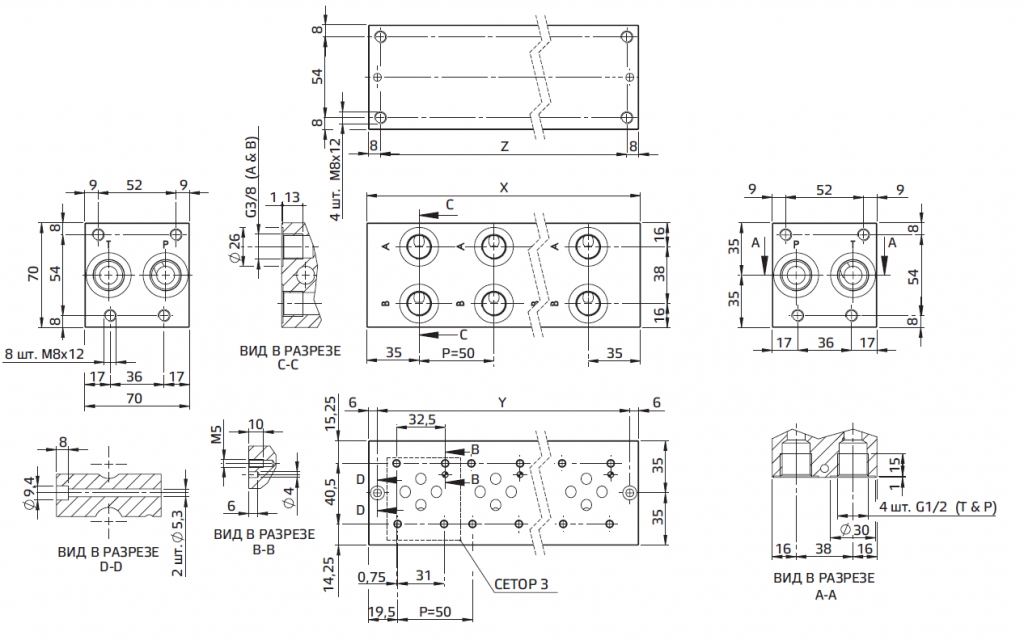

[3] Установочные размеры (мм)
– 2 проходных отверстия диаметром ø5,5 мм, с рассверливанием для головки болта диаметром ø9х8 мм
– 4 установочных отверстия с резьбой M8 на тыльной стороне
[4] Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах MR-3-*G полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт
Тип
|
X (мм)
|
Y (мм)
|
Z (мм)
|
Масса (кг)
|
MR-3-1 G
|
70
|
58
|
54
|
2,10
|
MR-3-2 G
|
120
|
108
|
104
|
3,60
|
MR-3-3 G
|
170
|
158
|
154
|
5,20
|
MR-3-4 G
|
220
|
208
|
204
|
6,70
|
MR-3-5 G
|
270
|
258
|
254
|
8,30
|
MR-3-6 G
|
320
|
308
|
304
|
9,80
|
MR-3-7 G
|
370
|
358
|
354
|
11,40
|
MR-3-8 G
|
420
|
408
|
404
|
13,00
|
[5] Гидравлические жидкости

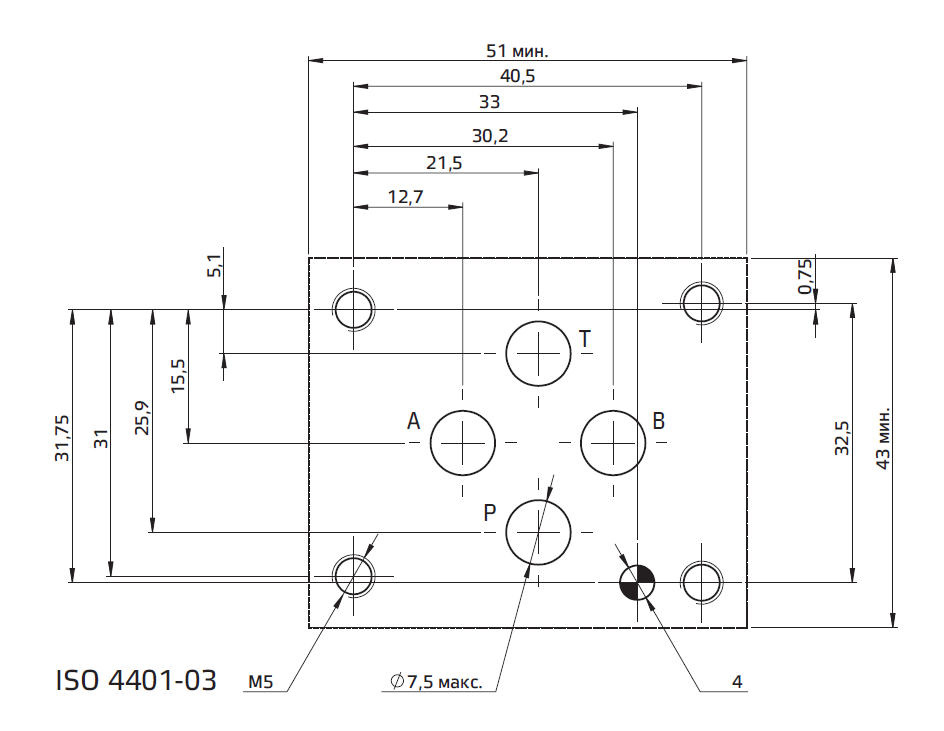

Плоскостность поверхности: 0,01/100
Шероховатость: Ra 0,8
Монтажная поверхность каждой секции соответствует стандарту ISO 4401-03.
