Нерегулируемые дроссели скомпенсированные по давлению AM3-Q*-P/34 32 МПа (320 бар) [1]

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

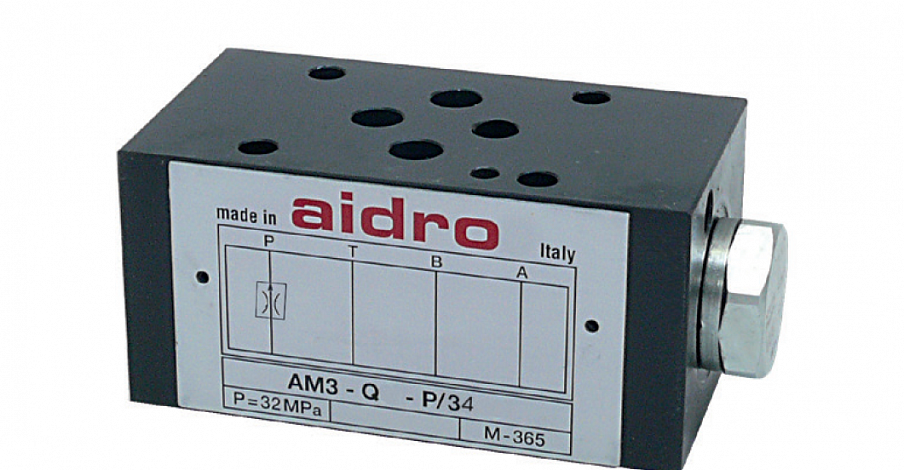

Нерегулируемые дроссели скомпенсированные по давлению AM3-Q*-P/34 32 МПа (320 бар) [1]

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Модульный клапан CETOP 3 с функцией ограничения потока с компенсацией давления.
Данная модель позволяет регулировать поток в линии P.
По запросу предусмотрены другие размеры отверстий

[1] Код для заказа

(1)		(2)	(3)		(4)		(5)		(6)
AM3	—	Q		—	P	—		/	34

(1) AM3: Модульный клапан CETOP 03

(2) Q: Регулировка неизменного потока с компенсацией давления

(3) Настройка скорости потока (см. 3)

(4) P: Рабочая линия, в которой осуществляется регулировка:

(5) Код, зарезервированный для дополнительных опций вариантов

(6) Камера для картриджных клапанов: ¾”16 UNF

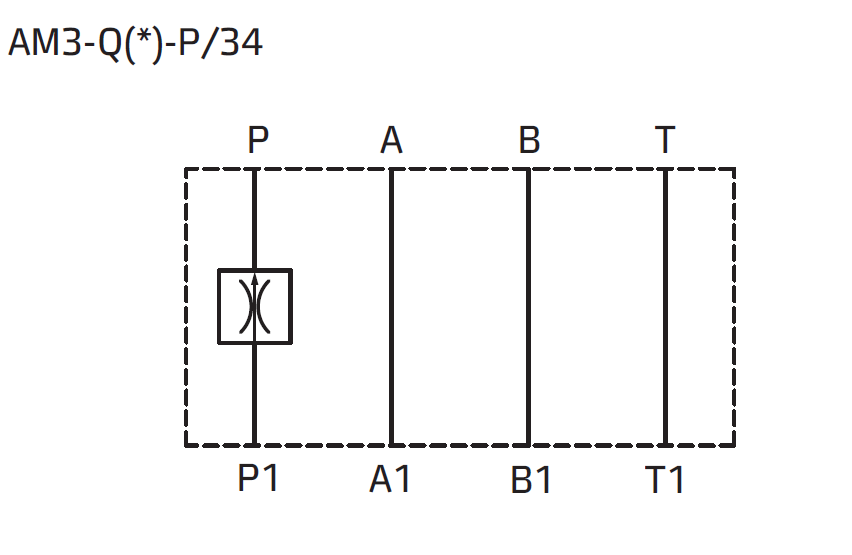

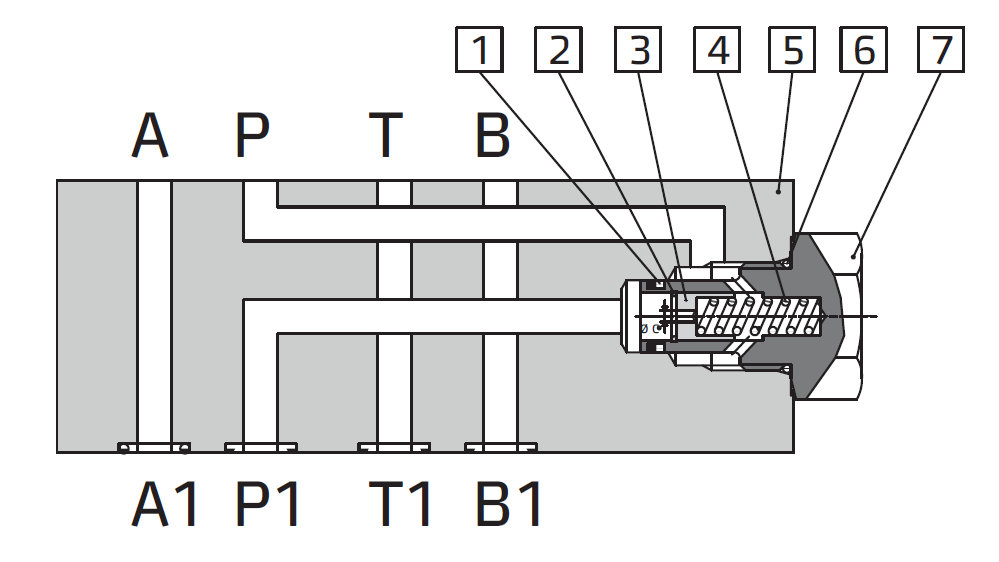

Жидкость свободно поступает по линиям A, B и T. В направлении P1 → P поток проходит через отверстие дросселя 3 (расход зависит от диаметра отверстия øC). Когда разница давлений в P1 и P повышается, дроссель 3 перемещается к пружине 4 и снижает площадь боковых отверстий, поддерживая постоянный расход на требуемом уровне

[2] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очи-
щенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт

[3] Установочные размеры (мм)

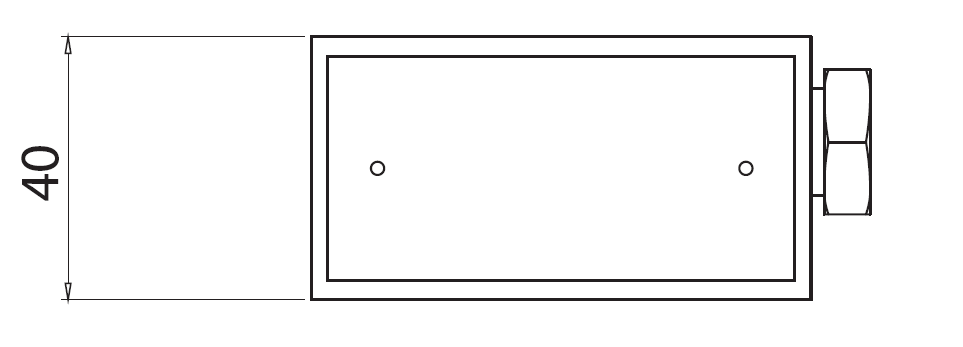

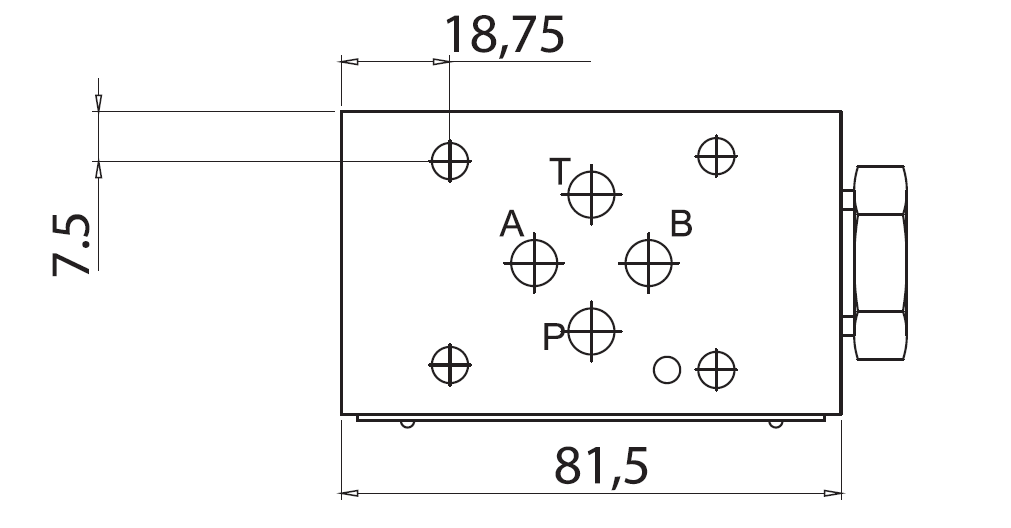

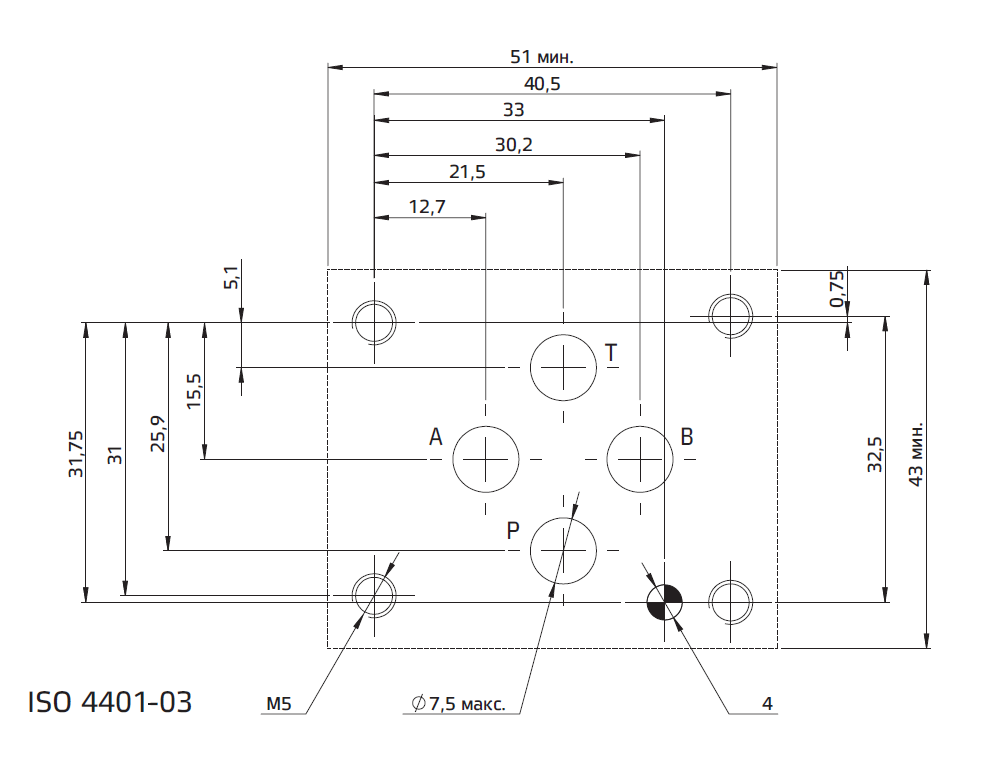

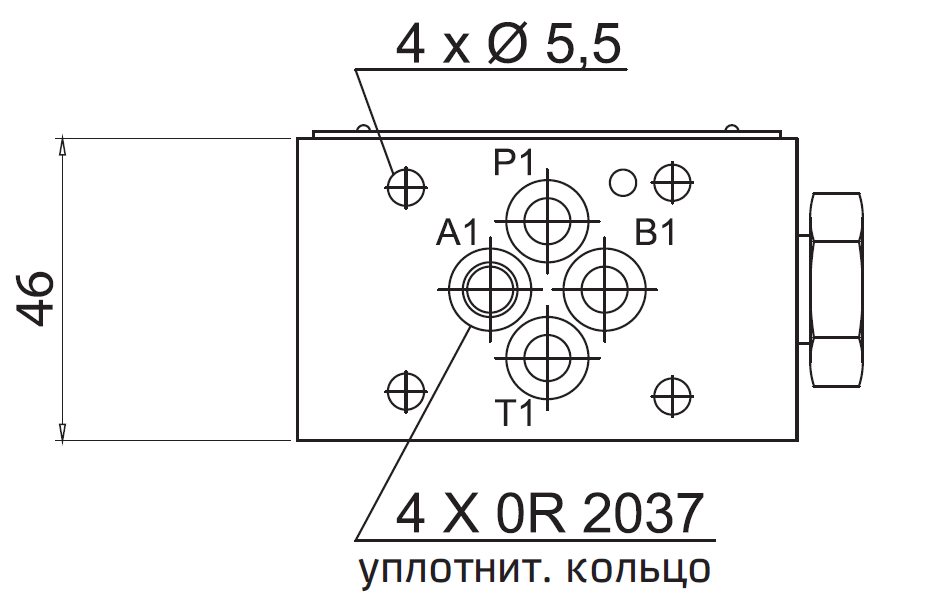

Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов (40 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.

Макс. рекомендуемый расход в линии P	25 л/мин
Макс. номинальное давление	32 МПа (320 бар)

Код для заказа	Ø отверстия (mm)	Расход (л/мин)
AM3-Q1-P/34	0,8	1
AM3-Q2-P/34	1	2
AM3-Q3-P/34	1,25	3
AM3-Q4-P/34	1,5	4
AM3-Q5-P/34	1,75	5
AM3-Q6-P/34	2	6
AM3-Q9-P/34	3	9
AM3-Q12-P/34	4	12
