Многослойный корпус для картриджных клапанов по стандарту SAE 2-линейных ¾’’ 16UNF в линиях А и В AM3-*-С

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание

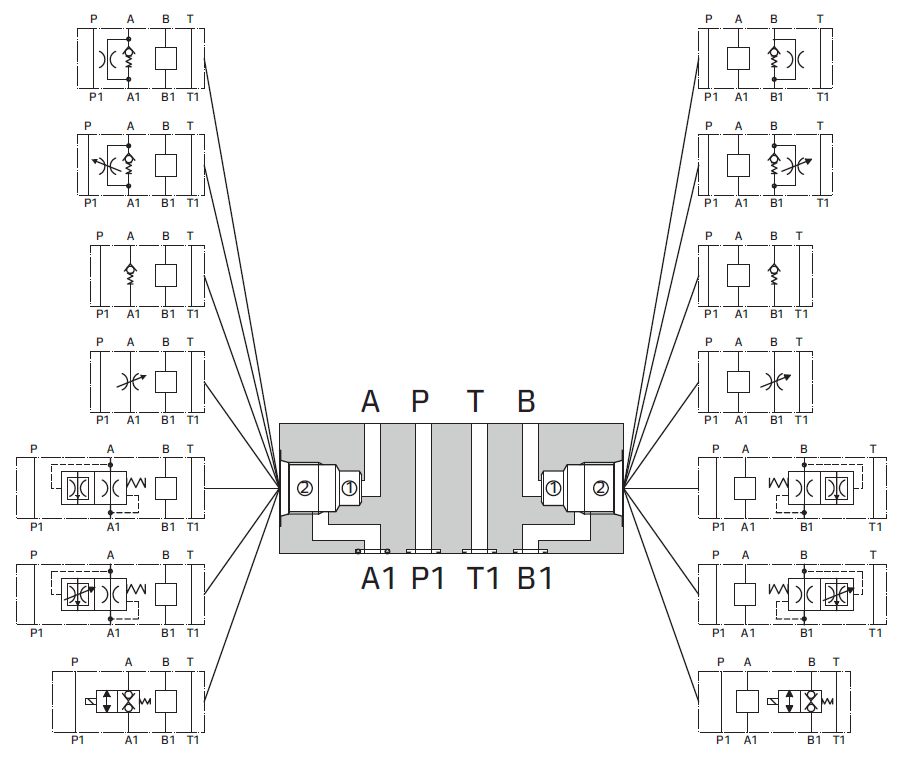

[1] Функциональная схема и варианты конфигураций

CX(*) Обратный клапан с нерегулируемым дросселем
FC Обратный клапан с регулируемым дросселем
CO Обратный клапан
FO Регулируемый дроссель
Q(*) Фиксированный контроль расхода с компенсацией давления
QV Регулируемый регулятор расхода с компенсацией по давлению
EVD 2-линейный электромагнитный клапан, нормально закрытый

[2] Код для заказа

(1)		(2)		(3)	(4)		(5)		(6)
AM3	—		—		C	/		—

(1) AM3: Размер CETOP 03

(2) Функция картриджного клапана (см. схемы выше)

(3) Линии, в которых установлены клапаны (A, B, AB)

(4) C: Отверстия A и B соединены с полостью 1, полость 2 соединены с портами A1 и B1

(5) 34: ¾” 16 UNF

(6) Напряжение для электромагнитного клапана:

024C: 24 B постоянного тока
012: 12 B постоянного тока
230/50: 230 B переменного тока

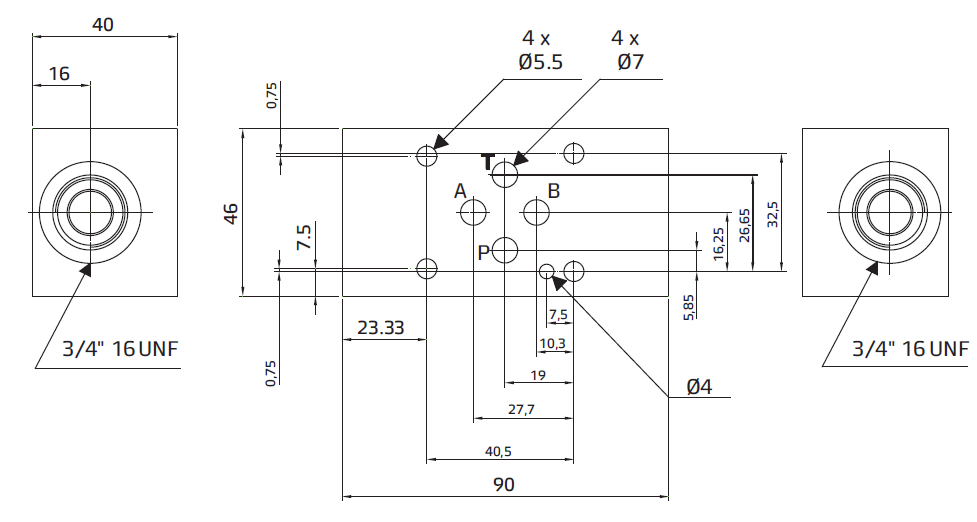

[4] Установочные размеры (мм)

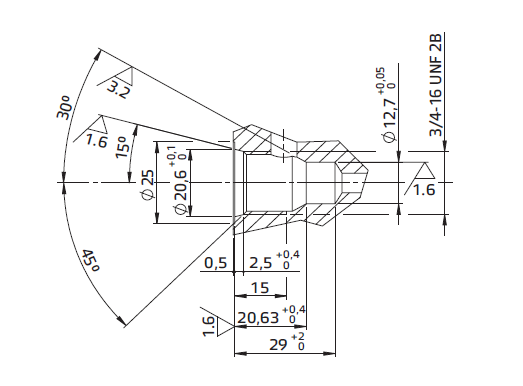

[4] ¾” 16 UNF (2-линейная)

Документация

Скачивание файлов доступно только авторизованным пользователям

Mnogosloyn-y-korpus-dlya-kartridzhnykh-klapanov-po-standartu-SAE-2-lineynykh-16’’16UNF-v-liniyukh-A-i-V-AM3-S.pdf 0.13 Мб
