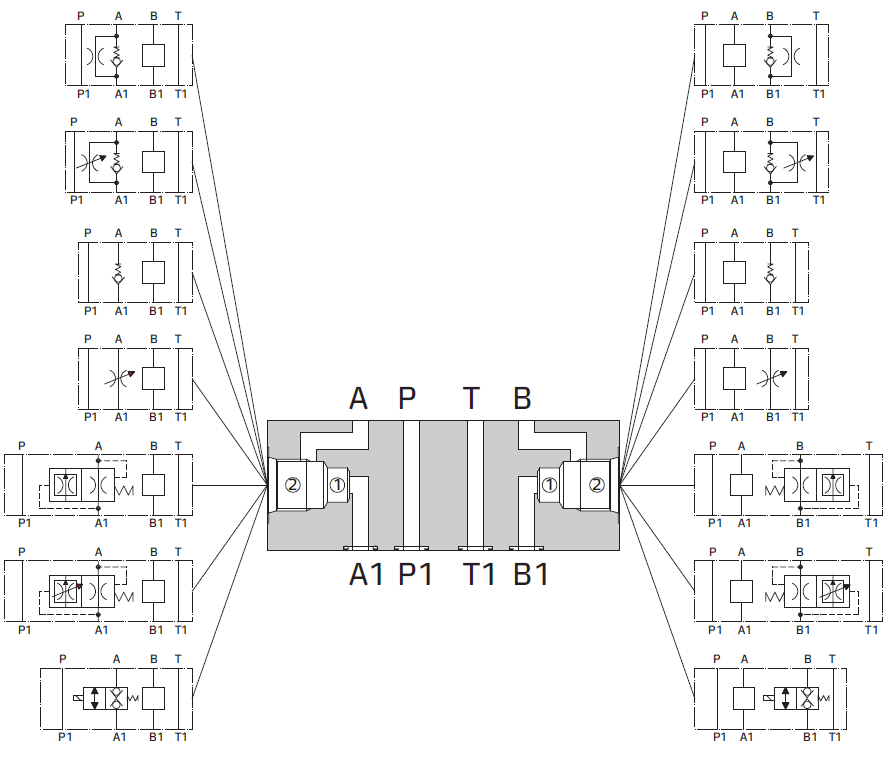

[1] Функциональная схема и варианты конфигураций
CX(*) Обратный клапан с нерегулируемым дросселем
FХ Обратный клапан с регулируемым дросселем
CO Обратный клапан
FO Регулируемый дроссель
Q(*) Фиксированный контроль расхода с компенсацией давления
QV Регулируемый регулятор расхода с компенсацией по давлению
EVD 2-линейный электромагнитный клапан, нормально закрытый
[2] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
(4)
|
|
(5)
|
|
(6)
|
AM3
|
—
|
|
—
|
|
Х
|
/
|
34
|
—
|
|
(1) AM3: Размер CETOP 03
(2) Функция картриджного клапана (см. схемы выше)
(3) Линии, в которых установлены клапаны (A, B, AB)
(4) Х: Отверстия A и B соединены с полостью 1, полость 2 соединены с портами A1 и B1
(5) 34: ¾” 16 UNF
(6) Напряжение для электромагнитного клапана:
024C: 24 B постоянного тока
012: 12 B постоянного тока
230/50: 230 B переменного тока

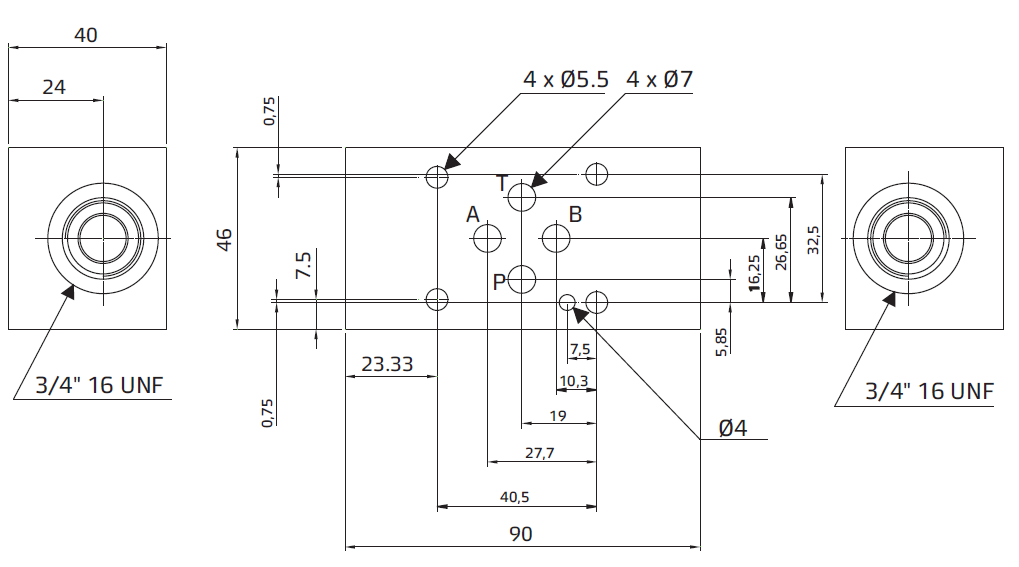

[4] Установочные размеры (мм)

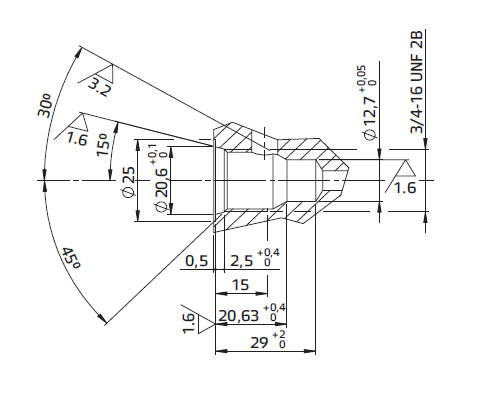

[4] ¾” 16 UNF (2-линейная)
