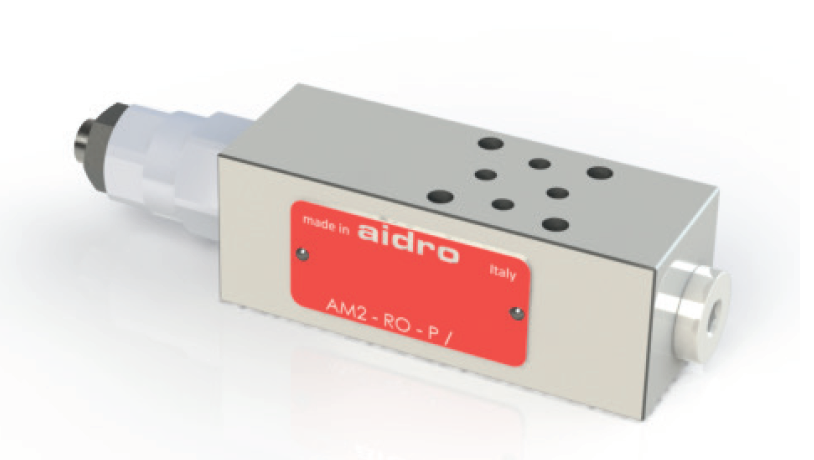

Редукционные клапаны модульного монтажа AM2-RО-* 30 л/мин – 32 МПа (320 бар)

Редукционный клапан прямого действия. Клапан изготовлен из стального корпуса, скомбинированного с кар- триджным клапаном разгрузки давления. Корпус клапана с защитным покрытием никель-фосфор. Оцинкованный картриджный клапан. Предусмотрены различные диапазоны давлений.

[1] Код для заказа


(1) AM2: Модульный клапан CETOP 02 – давление 32 МПа (320 бар)

(2) RO: Редукционный клапан давления прямого действия, 3- линейный

(3) Рабочие линии, в которых установлен клапан: P: Регулировка в линии P в 3-ем канале и стравливание в линию T

AC: Регулировка в линии A
B: Регулировка в линии P со снижением давления в линии B

(4) Диапазоны регулировки давления:

2,5: от 0,4 МПа до 3,2 МПа (от 4 бар до 32 бар)
6,3: от 0,5 МПа до 8 МПа (от 5 бар до 80 бар)
16: от 1 МПа до 20 МПа (от 10 бар до 200 бар)
20: от 2,5 МПа до 25 МПа (от 25 до 250 бар)

(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.) V = Рукоятка для ручной регулировки

(6) Номер (порядковый) конструкции клапанов

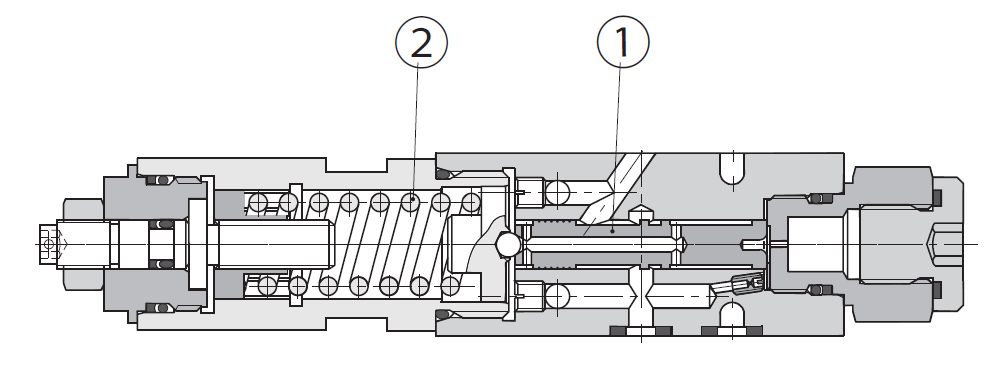

Пониженное давление достигается путем дросселирования потока в золотнике 2, которое балансируется, с одной стороны – путем снижения давления, с другой стороны – при помощи пружины.
Все клапаны AM2-RO-* – 3-линейные, прямого действия: Если давление в регулируемой камере превышает значение регулируемого понижаемого давления, клапан осуществляет слив в линию T (при давлении выше понижаемого давления, см. графики).

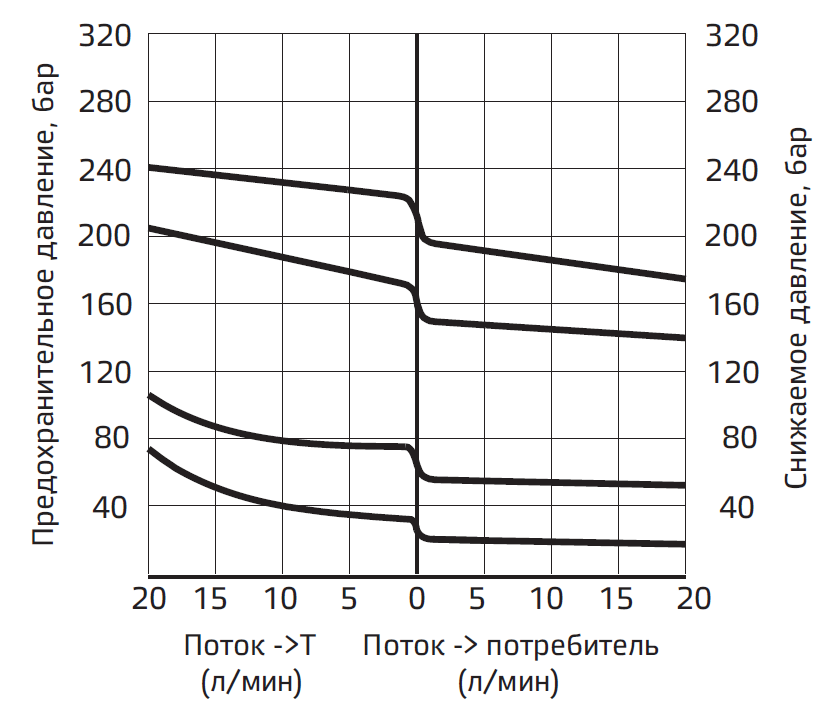

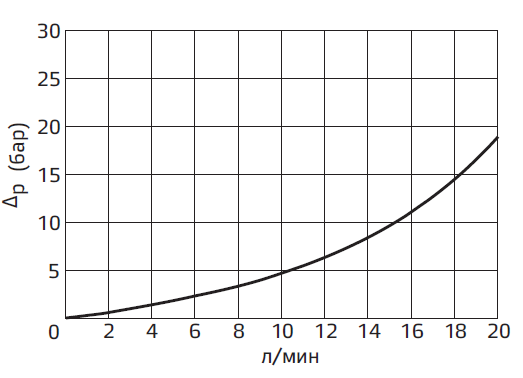

[2] Типовые графики

Типовые кривые Δp-Q для клапанов AM2-MO-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C.

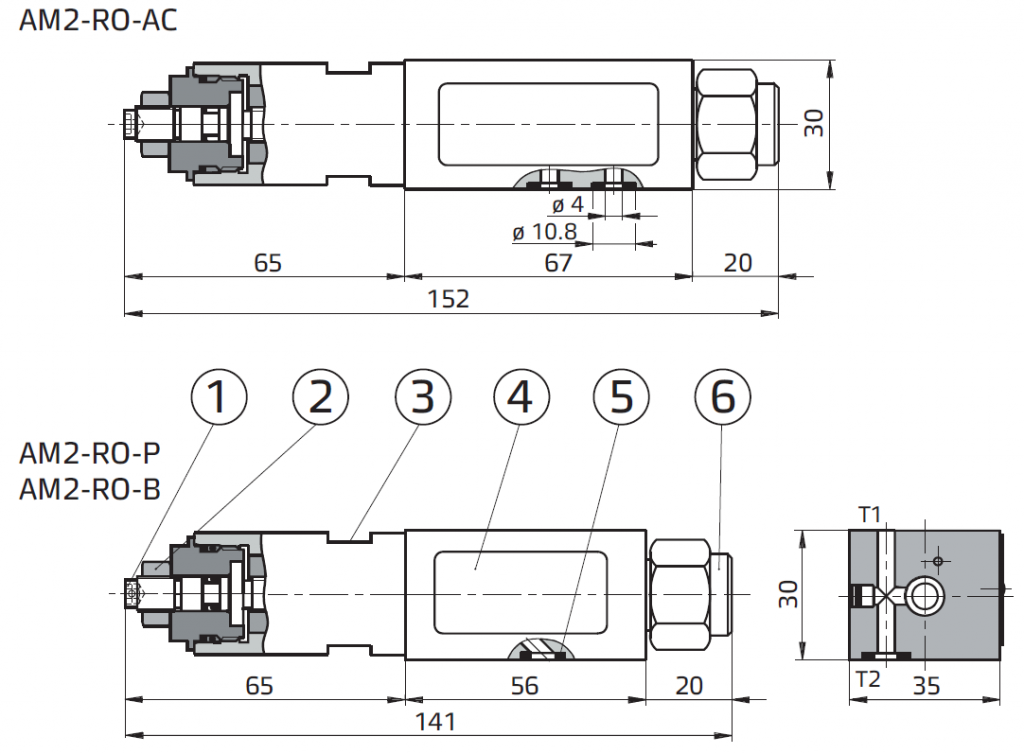

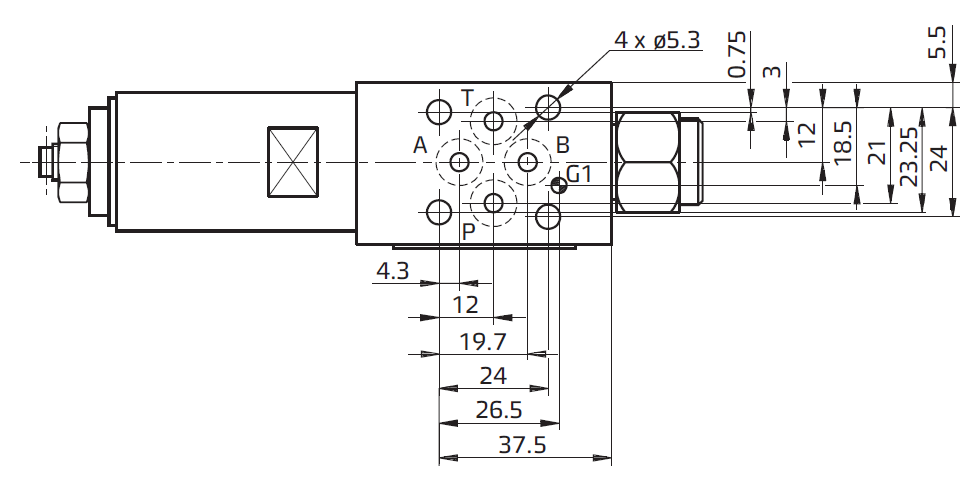

[3] Установочные размеры (мм)

(1) Элемент регулировки давления, винт с наружной шпонкой 4
(2) Шпонка 13 контргайки
(3) Шпонка 24 с гранями под ключ
(4) Паспортная табличка
(5) Кольцо квадратного сечения 7,65х1,68, 4 шт., поставляемое в комплекте с каждым клапаном
(6) Заглушка для соединения манометра, резьба G1/4”

[4] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.

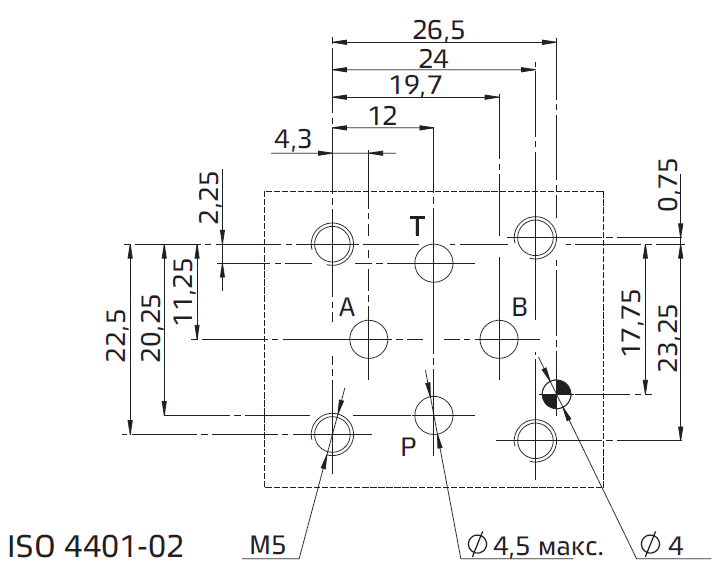

Все модульные клапаны AM2-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR.
