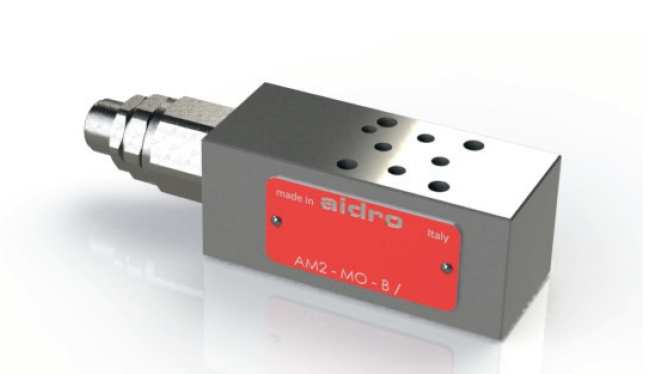

Предохранительный клапан модульного монтажа прямого действия. Клапан изготовлен из стального корпуса, скомбинированного с картриджным клапаном разгрузки давления с антивибрационной системой.
Корпус клапана с защитным покрытием никель-фосфор.
Оцинкованный картриджный клапан. Предусмотрены различные диапазоны установок давления.
[1] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(7)
|
AM2
|
—
|
СР
|
—
|
|
—
|
|
—
|
|
—
|
|
/
|
20
|
(1) AM2: Клапан CETOP 02 – давление 32 МПа (320 бар)
(2) MO: Предохранительный клапан прямого действия

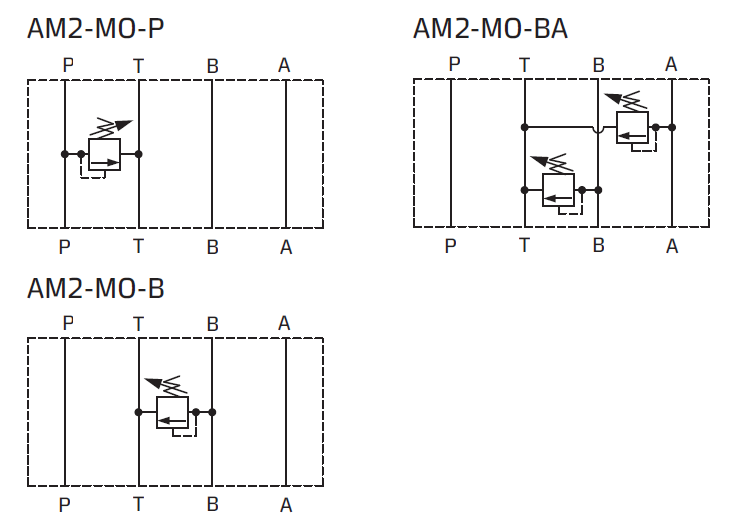

(3) Рабочие линии, в которых установлен клапан:
P: Разгрузка в линии P со сливом в T
B: Разгрузка в линии B со сливом в T
BA: Независимая разгрузка в линии B и в линии A и слив в T
(4) Диапазоны регулировки давления:
10: от 6,3 МПа до 12,5 МПа (от 63 бар до 125 бар)
20: от 8 МПа до 21 МПа (от 80 бар до 210 бар)
30: от 12,5 МПа до 35 МПа (от 125 бар до 350 бар)
(5) Диапазон регулировки давления для разгрузки в линии A (только для моделей AM2-MO-BA)
(6) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)
(7) Номер (порядковый) конструкции клапанов

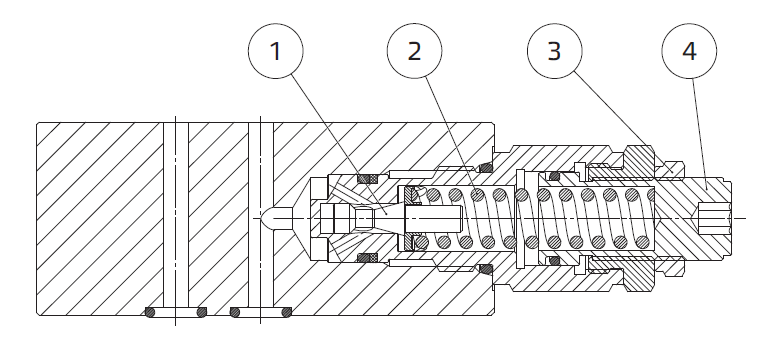

Жидкость свободно поступает по линиям A, B, P и T. Когда в рабочей линии, защиту которой обеспечивает клапан разгрузки, давление превышает установленное значение, поршень 1 выталкивается осевой гидравлической силой, преодолевает противодействие пружины 2, смещается в своем цилиндрическом седле и открывает кольцевой проход жидкости под давлением в линию T, тем самым, поддерживая требуемый уровень давления
[2] Типовые графики

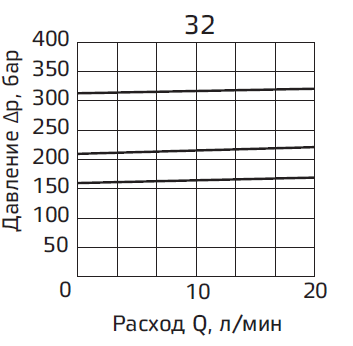

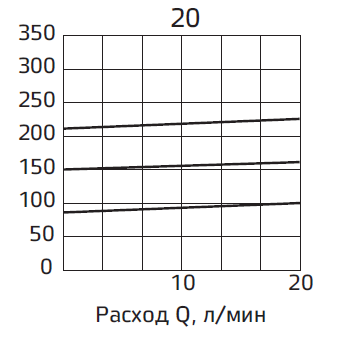

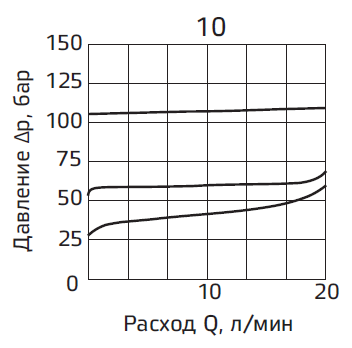

Типовые кривые Δp-Q для клапанов AM2-MO-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C.

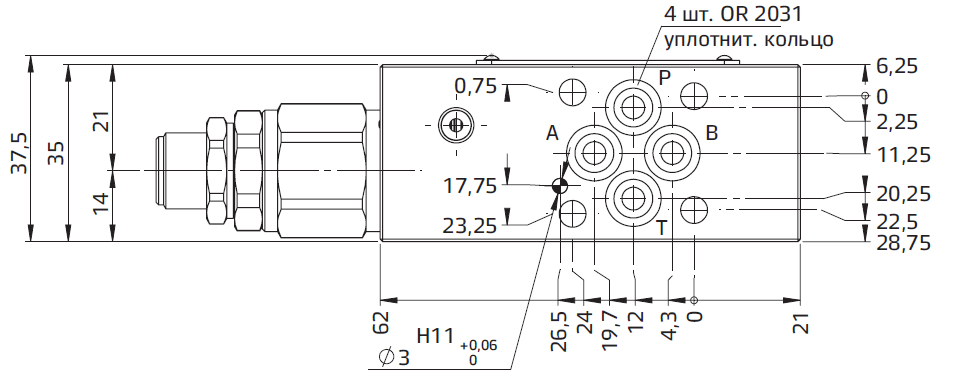

[3] Установочные размеры (мм)

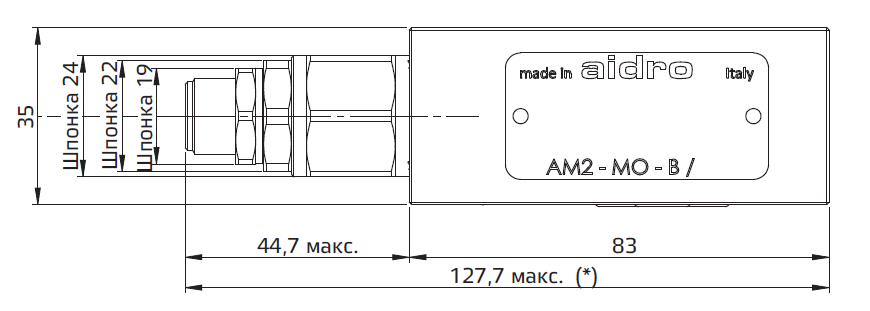

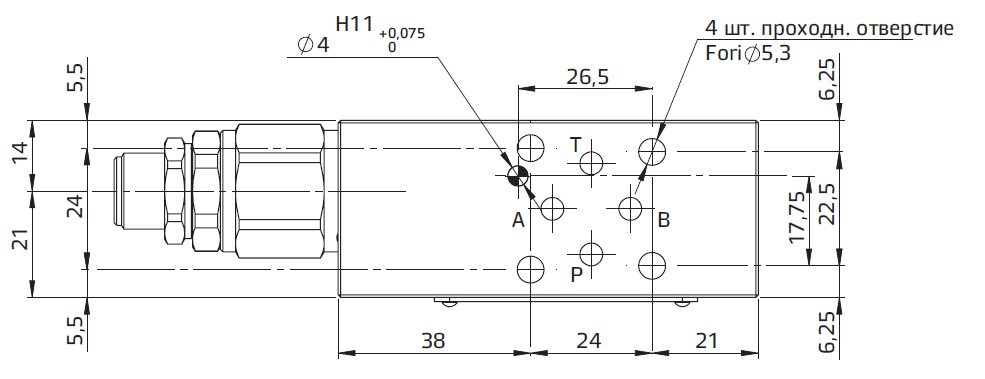

AM2-MO-B или AM2-MO-P

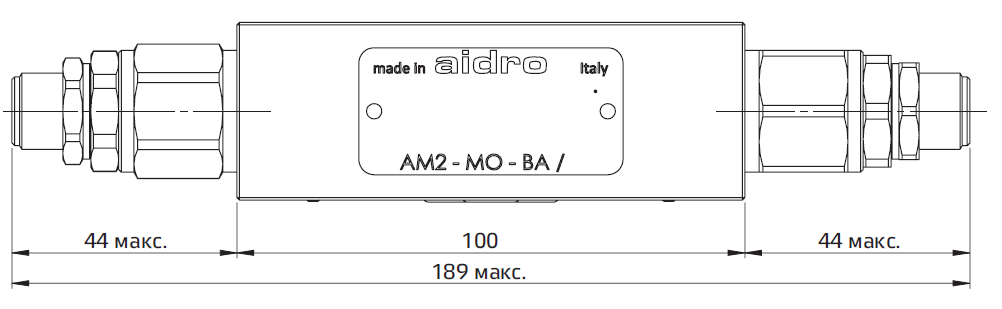

AM2-MO-BA
[4] Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.

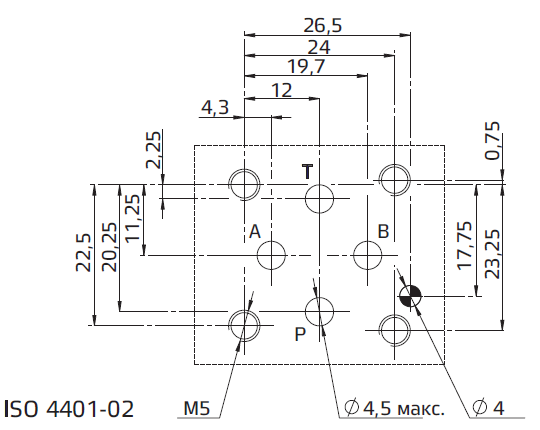

Все клапаны AM2-MO-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных кольца типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности - цилиндрическое отверстие диаметром 3 мм, в соответствии с нормами ISO и CETOP.
