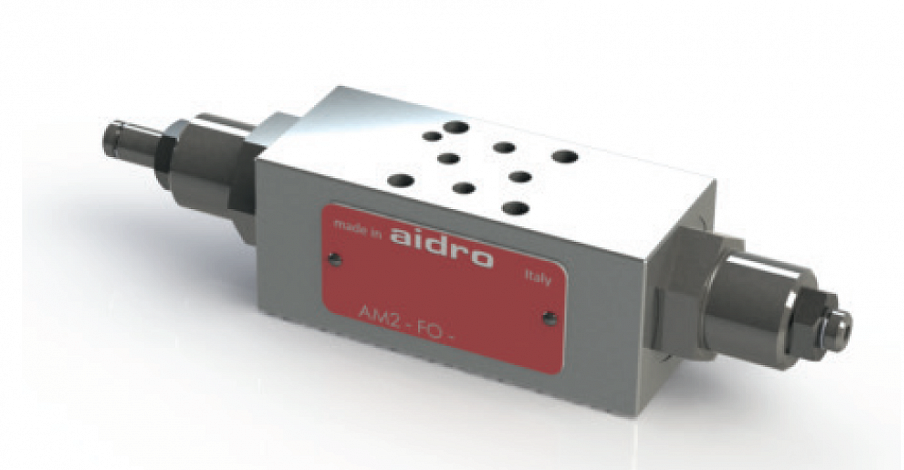

Дроссели модульного монтажа AM2-FO-* 30 л/мин – 32 МПа (320 бар)

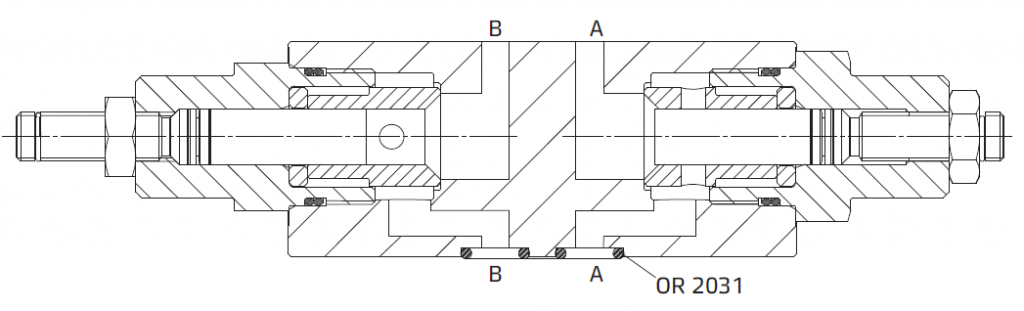

Дроссель модульного монтажа CETOP. Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов.<br>
По запросу предусмотрена также опция точной регулировки.<br>

[1] Код для заказа


(1) AM2: Модульный дроссель CETOP 02 – давление 32 МПа (320 бар)

(2) FO: Дроссель модульного монтажа двустороннего действия

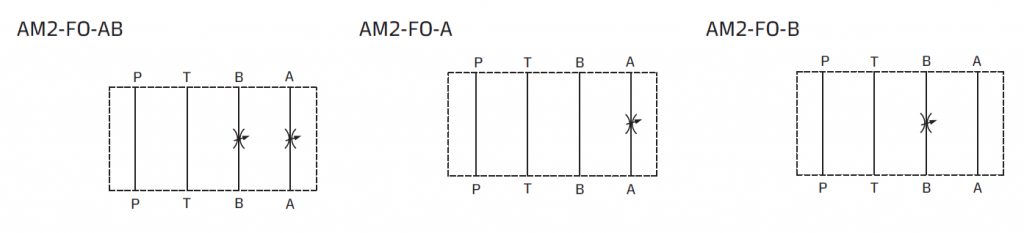

(3) Рабочие линии, в которых установлен клапан:

AB: Регулировка в линиях A и B. Потоки жидкости ограничиваются в направлениях A <–> A и B <–> B
A: Поток ограничивается в направлениях A <–> A; свободный поток в линиях B, P и T
B: Поток ограничивается в направлениях B <–> B; свободный поток в линиях A, P и T

(4) Характеристики регулировки потока: Без обозначения: Стандартная регулировка W: Точная и чувствительная регулировка

(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)

(6) Номер (порядковый) конструкции клапанов

Гидравлические соединения, создаваемые в центральном (нейтральном) положении являются характеристическим признаком формы золотника, и на их основе выводится идентификационный номер: 0 = P, A, B, T соединены; 1 = P, A, B, T закрыты; 3 = P закрыт и A, B, T соединены;
Все стандартные клапаны оборудованы механизмом рычага на стороне порта A.
Все 2-позиционные стандартные клапаны с золотником с пружинным возвратом приводятся в действие путем вытягивания рычага.
Все 3-позиционные стандартные клапаны оборудованы рычагом с углом хода +/15°. Среднее усилие, требуемое для активации клапана посредством рычага: 50 Н. Предусмотрены другие комбинации золотников/пружин/фиксаторов/положений рычага, они обозначаются 3-значным цифровым кодом xxx.

[2] Типовые графики

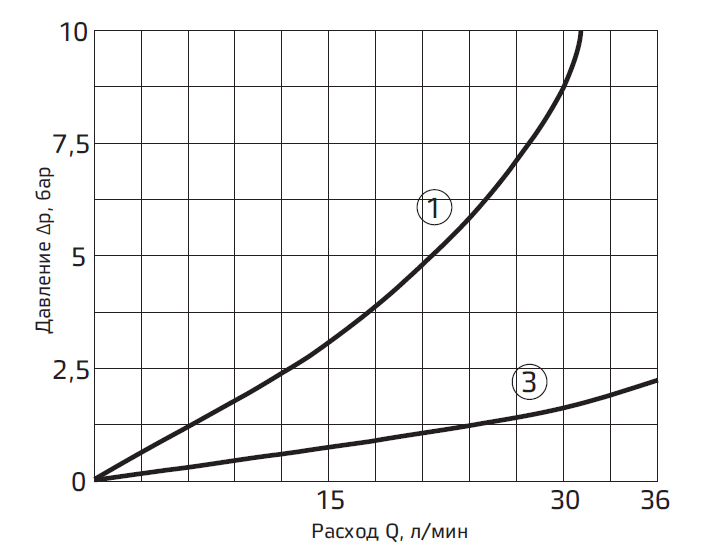

Типовые кривые Δp-Q для клапанов AM2-FO-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C, с полностью отведенной дросселирующей осью.


(1) Регулируемые каналы (3) Свободные каналы

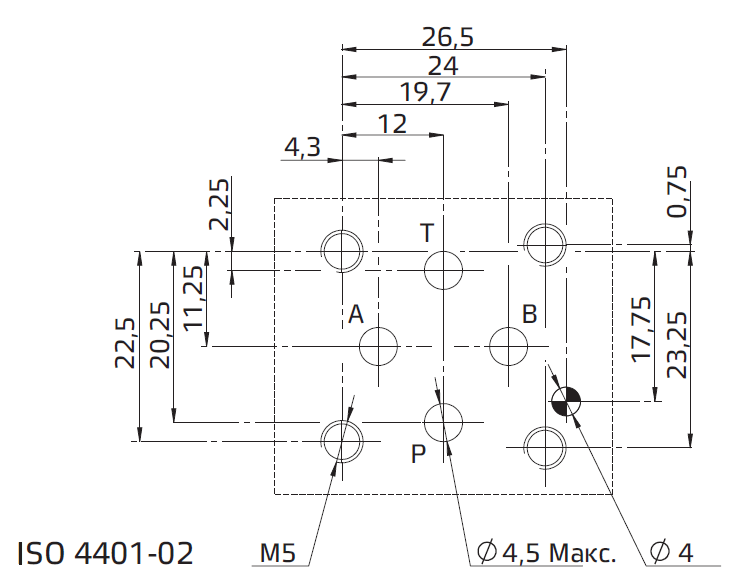

[3] Установочные размеры (мм)

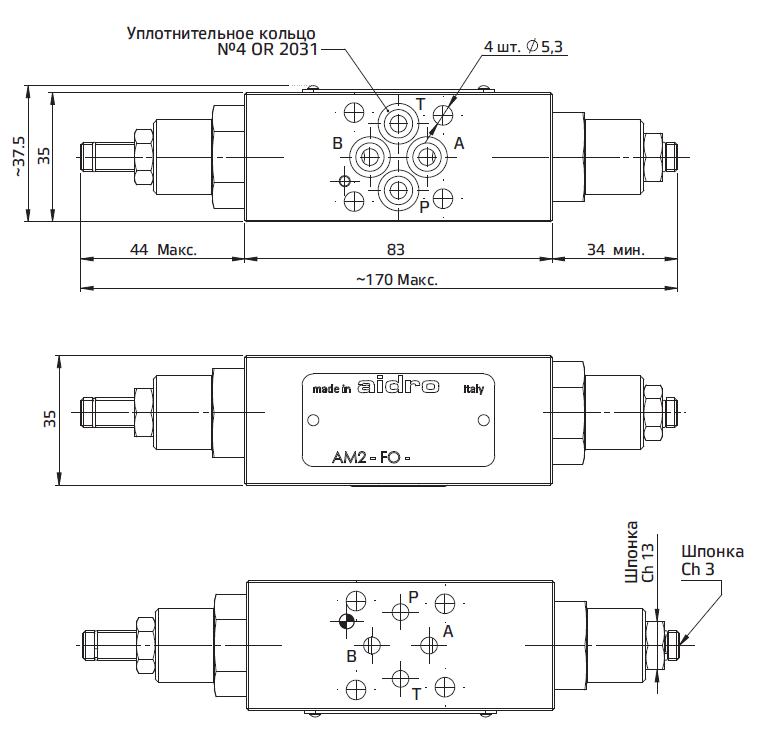

Все клапаны AM2-FO* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами. При необходимости штифт без труда демонтируется.

[4] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
