Направляющие гидрораспределители, взрывозащита II 2 GD, EEx d IIC T5 HD5-EX-* 150 л/мин – 32 МПа (320 бар)

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

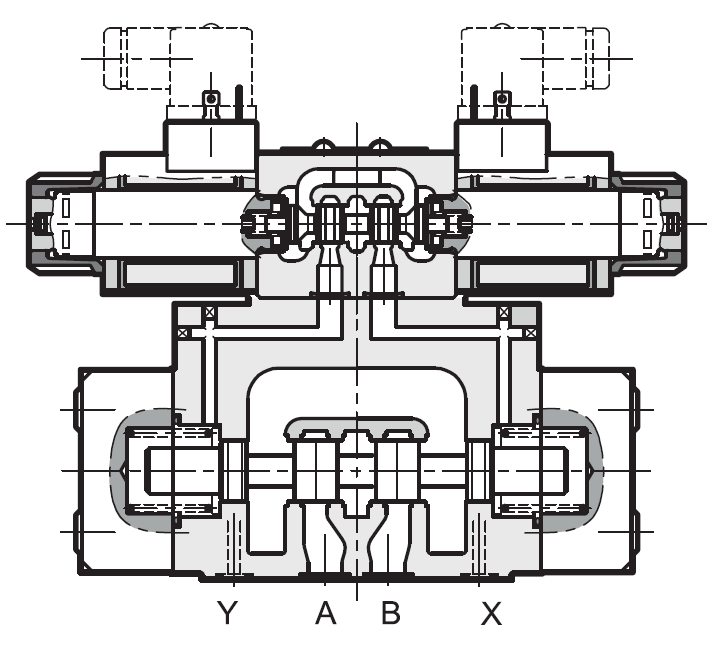

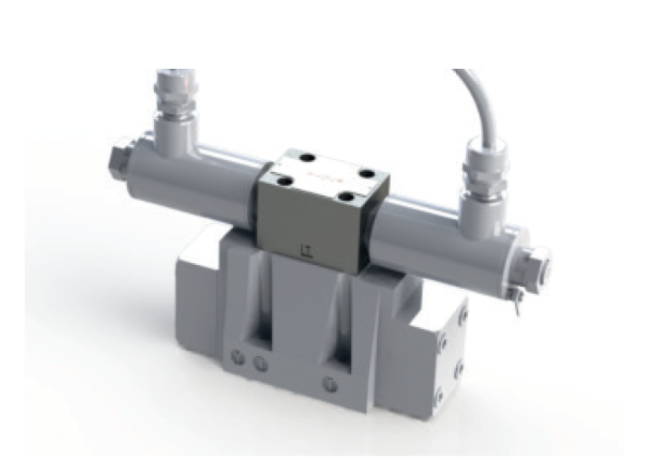

Клапаны HD5-EX-**, электрические, во взрывобезопасном исполнении представляют собой 4-линейные гидрораспределители с пилотным управлением размера ISO 05 с установочной поверхностью согласно CETOP 4.2-4 P05-320.
Характеристики взрывозащиты электрического пилотного клапана типа HD3-EX-** представлены в таблице AIDRO HD-3EX.

[1] Код для заказа

(1)		(2)		(3)		(4)		(5)		(6)		(7)		(8)
HD5	—	EX	—		—		—		—		—		/	40

(1) HD5: 4-линейный направляющий гидрораспределитель CETOP 05 – давление 32 МПа (320 бар)

(2) Варианты:

EX: С электрическим управлением, во взрывозащищенном исполнении директивы ATEX
HH: С гидравлическим управлением (основной корпус)

(3) Тип золотника:

– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины

C: 2 электромагнита, золотник с пружинным возвратом в среднее положение (3 положения)
LL: 1 электромагнит (a), золотник с пружинным/гидравлическим возвратом (2 положения, крайнее положение – крайнее положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, среднее положение – крайнее положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение – среднее положение)
b: Только для версий LL, ML, LM, см. также функциональные символы

(4) Расположение портов X и Y:

Без обозначения: Стандарт, согласно CETOP 4.2-4 P05-320
R05: Согласно CETOP 4.2-4R05-320 и ISO / CD 4401-05

(5) Код, зарезервированный для опций и вариантов:

C: Регулируемые пределы хода главного золотника
D: Клапан с двухконтурной регулировкой потока для настройки скорости перемещения
G: Регулируемые пределы и регулируемая скорость перемещения

(6) Схема управления и слива:

Без обозначения: Внутреннее управление и внешний слив (стандарт)
I: Внутреннее управление и внутренний слив
E: Внешнее управление и внешний слив

(7) Электрическое напряжение и электромагнитные катушки:

(8) Схема управления и слива:

012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
115A: Катушки для 110 B переменного тока /50 Гц – 115 B переменного тока /50 Гц
230A: Катушки для 220 B переменного тока /50 Гц – 230 B переменного тока /60 Гц
См. также электрические характеристики

(9) Номер (порядковый) конструкции клапанов

[2] Перепад давлений

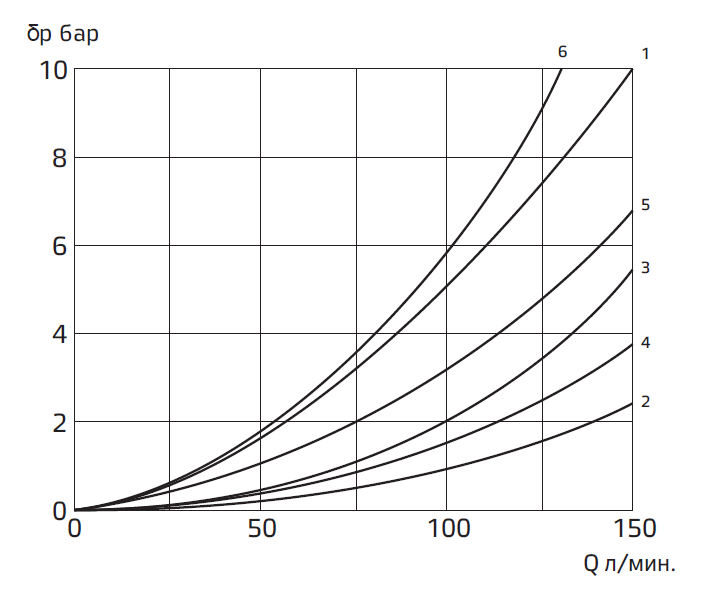

Δp-
Q Измерено при ѵ = 166 SUS (35 мм2/с) и t = 122°F
(50°C)

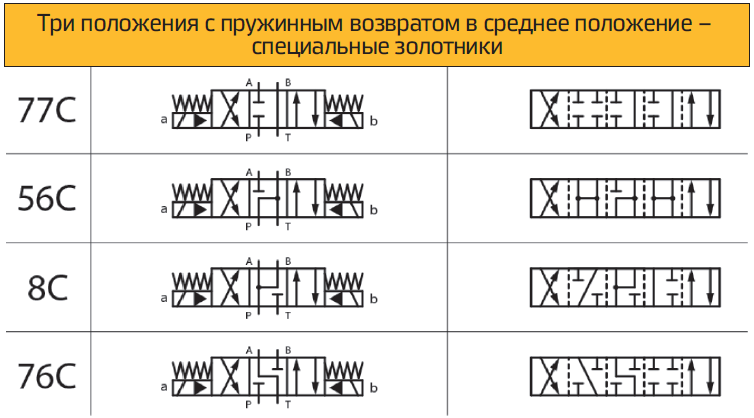

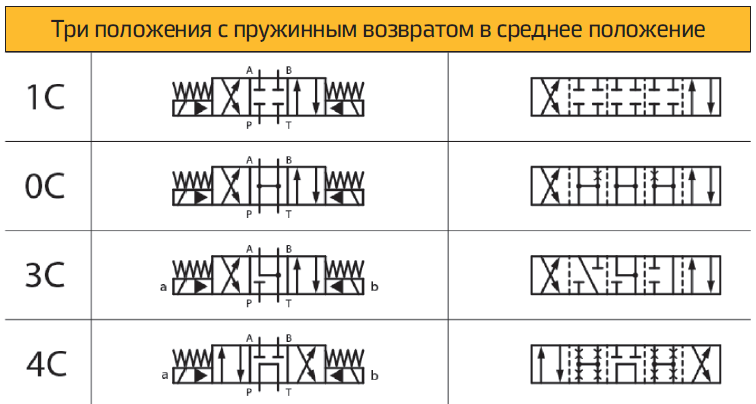

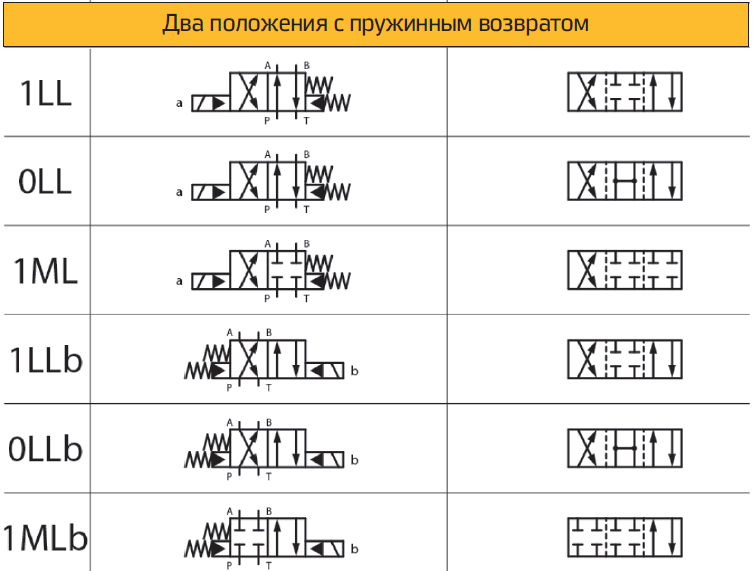

[3] Идентификация золотников и промежуточные положения

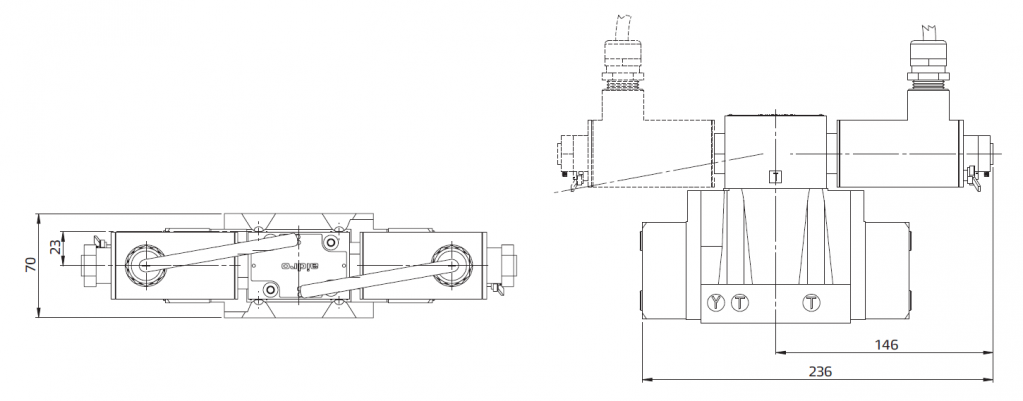

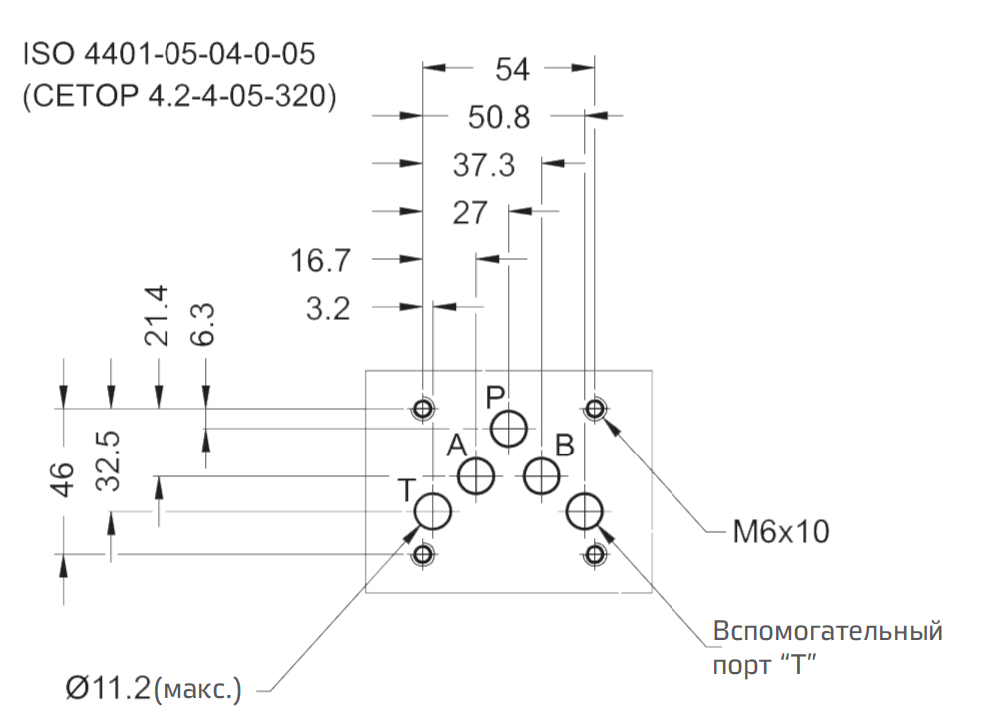

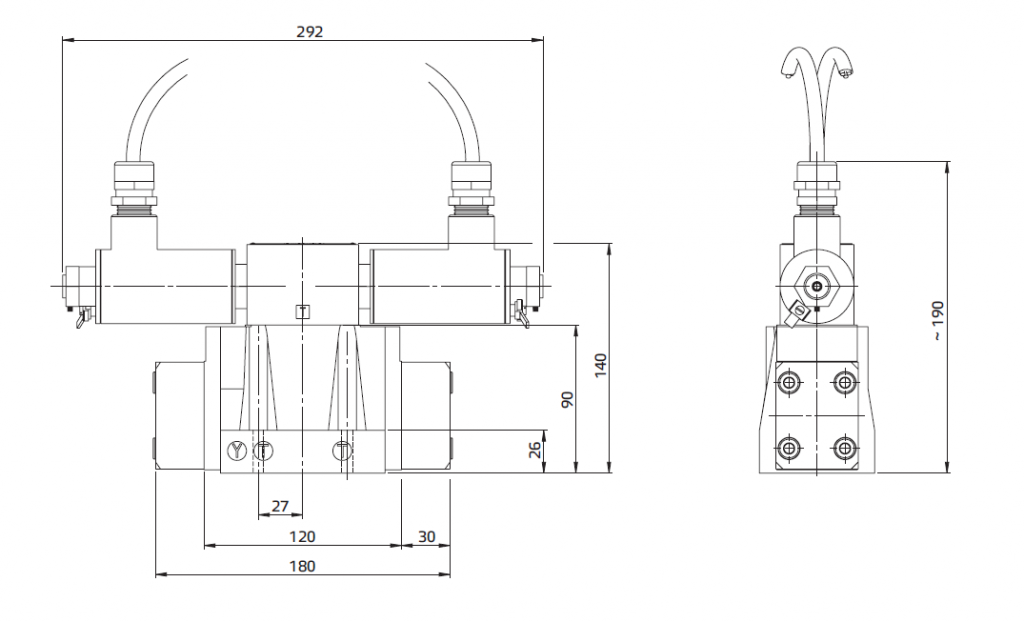

[4] Установочные размеры (мм)

[5] Регулировка клапанов

Тип золотника	Позиция золотника	Соединения
		Р-А	Р-В	А-Т	В-Т	Р-Т
		Кривые на графике
1С	Под напряжением	1	1	2	3
ОС	Без напряжения					6*
ОС	Под напряжением	5	5	1	2
3С	Без напряжения			4•	4°
3С	Под напряжением	1	1	1	2
4С	Без напряжения					6
4С	Под напряжением	6	6	3	4
1LL,0LL	Без напряжения	1			3
1ML	Под напряжением		1	2
77C	Без напряжения				4
77C	Под напряжением	1	1	2	2
56C	Без напряжения					6•
56C	Под напряжением	6	6	4	3
8C	Без напряжения	4•	4
8C	Под напряжением	5	5	2	3
76C	Без напряжения			3°
76C	Под напряжением	1	1	1	3

* Линии А-В перекрыты • Линия В перекрыта ° Линия А перекрыта

Регулировка положения главного золотника: C
Предусмотрена возможность интегрирования специальных средств регулировки в головки клапана с гидравлическим управлением для регулировки максимального хода золотника. Такое исполнение позволяет регулировать расход из насоса в привод и из привода к сливу, обеспечивая двойную гибкую регулировку привода. Добавьте букву «C» к идентификационному коду, чтобы заказать данное устройство.

Регулировка скорости главного золотника: D
Путем установки клапана двухконтурной регулировки потока между пилотным клапаном и клапаном гидравлического управления можно регулировать расход и за счет этого изменять скорость перемещения. Добавьте букву «D» к идентификационному коду, чтобы заказать данное устройство.

Регулировка скорости главного золотника: G
Можно заказать клапан, оснащенный и устройством регулировки хода золотника, и устройством регулировки скорости потока управления. Добавьте букву «G» к идентификационному коду, чтобы заказать данное устройство.

Макс. рекомендуемый расход (пружинный возврат в центральное положение)	150 л/мин	Электрические характеристики
Макс. давление (P, A, B)	32 МПа (320 бар)	Примечание: Когда клапаны HD5-EX-** оснащены внутренним управлением и внутренним сливом (конфигурация I), порты X и Y не используются, и клапаны могут устанавливаться на обычных пластинах поверхностного монтажа 05 согласно стандарту ISO 4401-05.
Макс. давление в порте T (внутренний слив)	16 МПа (160 бар)
Макс. давление в порте T (внешний слив)	25 МПа (250 бар)
Давление управления, минимальное	0,5 МПа (5 бар)
Давление управления, максимальное	20 МПа (200 бар)
Установка и размеры	см. 6
Масса	прибл. 9,00 / 10,2 кг
