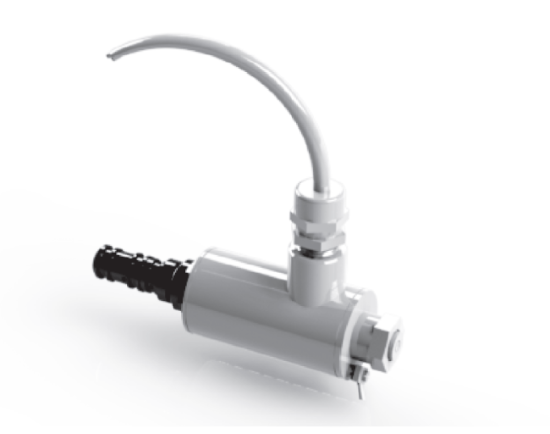

Клапаны EVX-06-D5 представляют собой направляющие гидрораспределители в исполнении директивы ATEX, картриджной конфигурации, тарельчатого типа. Они применяются с 3-линейный метрической камерой M22х1,5.
[1] Описание

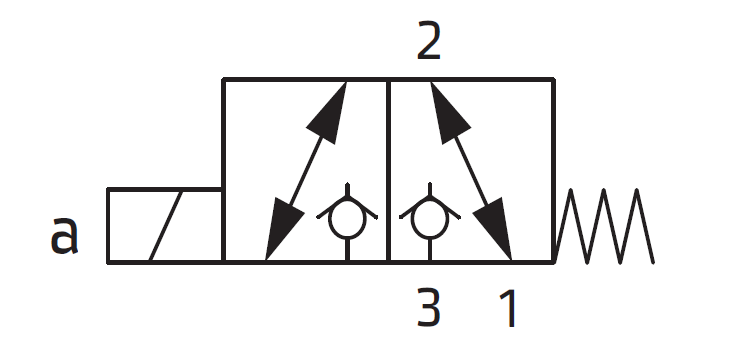

Клапан может оснащаться металлическими электромагнитами постоянного тока и переменного тока в исполнении ATEX. Катушка с покрытием цинк-никель для повышенной защиты поверхности (испытания в солевом тумане в течение 520 часов согласно стандарту ISO 9227). Защита в соответствии со стандартом IEC144: Класс IP67
– Внешние поверхности с покрытием цинк-никель (минимальная толщина слоя 7 микрон).
Соединение: 3-жильный кабель, сечение проводов 1,5 мм2 (CEI 20-22), длина 1,5 м, подсоединенный к катушке. Электрическое соединение должно соответствовать нормам ATEX по взрывощащите. Заземляющее соединение и внутреннее (желто-зеленый провод кабеля), и внешнее посредством кабеля с минимальным сечением 4 мм2, закрепленного к заземляющему винту.
[2] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
EVX
|
—
|
06
|
—
|
D5
|
—
|
|
(1) EVX: Винтовой тарельчатый клапан с приводом от элек-тромагнита во взрывозащищенном исполнении
(2) 06: Нормальный размер порта
(3) D5: 3-линейный
(4) Катушки:
012C: 12 B постоянного тока – 0,92 A
024C: 24 B постоянного тока – 0,46 A
115A: 115 B переменного тока – 0,10 A
230A: 230 B переменного тока – 0,05 A
[3] Типовые графики

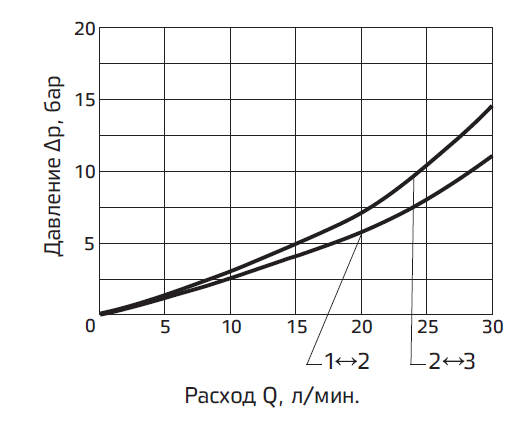

Типовые кривые Δp-Q для клапанов EVX-*-C5 в стандартной конфигурации, с минеральным маслом при ѵ =26 сСт и 50°C.

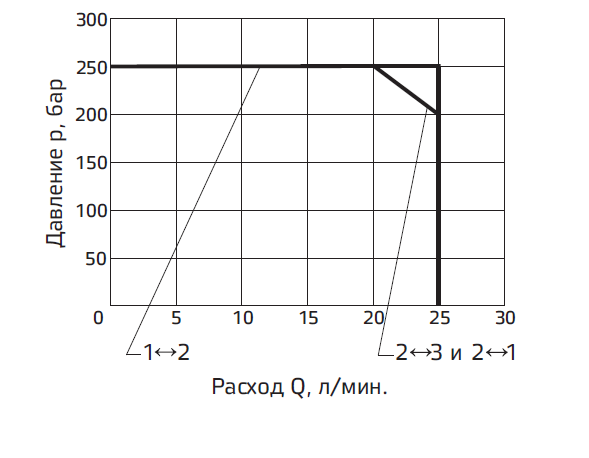

Типовые кривые p-Q рабочих пределов для максимальной гидравлической мощности, передаваемой клапанами EVX-*-C5.

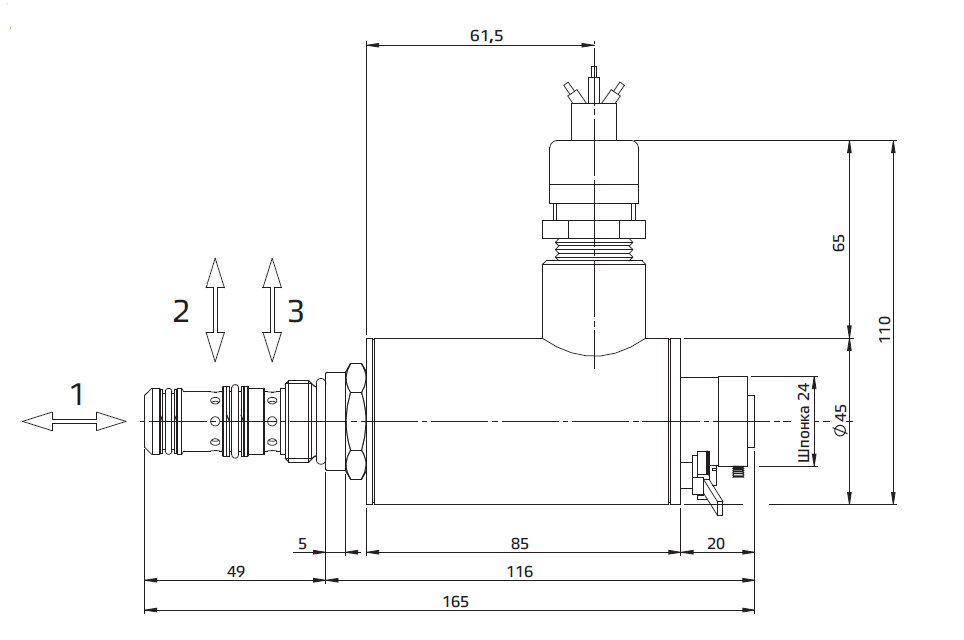

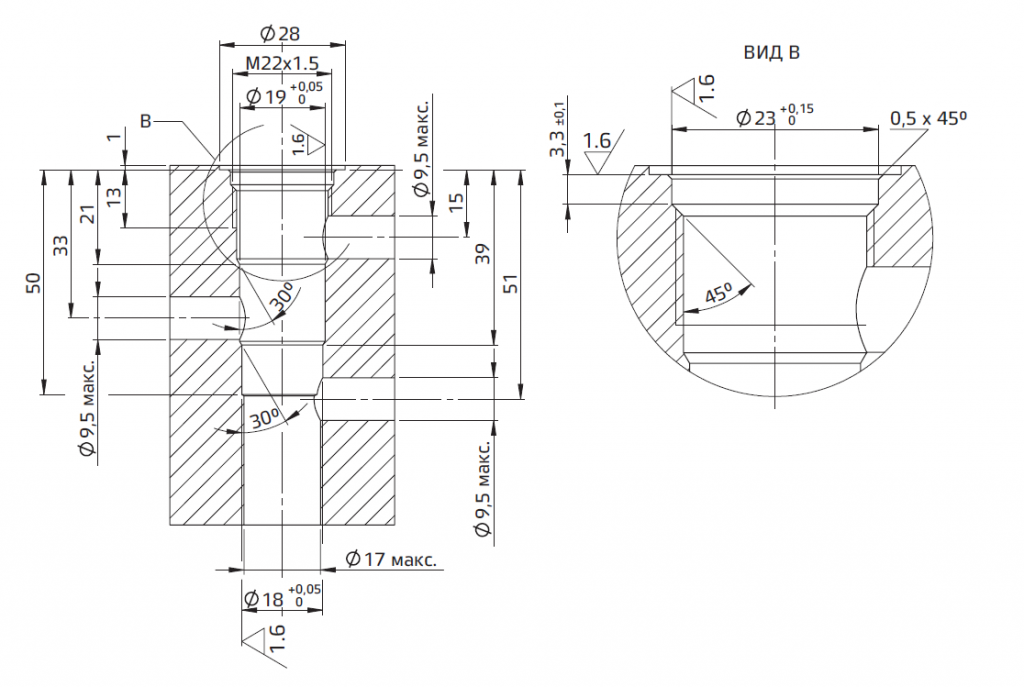

[4] Установочные размеры (мм)
