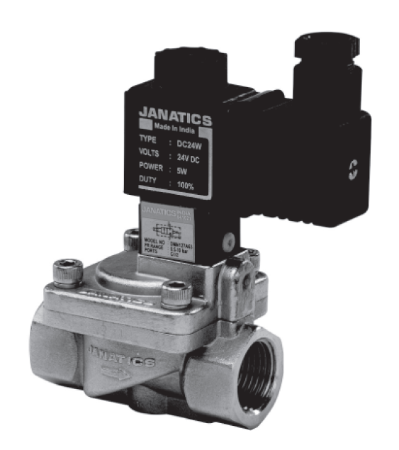

2/2 Нормально закрытый электромагнитный клапан с сервоуправляемой диафрагмой

Особенности

Широкий диапазон напряжений.
Непрерывный цикл работы.
Ручное управление (нажимного типа).
Хорошие расходные характеристики.
Компактный размер.

2/2 нормально закрытый электромагнитный клапан — G1/4, G3/8, G1/2

Модель №
T L1 L2 L3 L4 L5 L6 L7 L8 L9 H1 H2 H3 H4

DMN227A61
G1/4
74 25 21 67 44 51 SQ48 27A/F 22 15 37 112 102.5

DMN227A62
G3/8
74 25 21 67 44 51 SQ48
27A/F
22 15 37 112 102.5

DMN227A63
G1/2
74 25 21 67 44 51 SQ48
27A/F
22 15 37 112 102.5

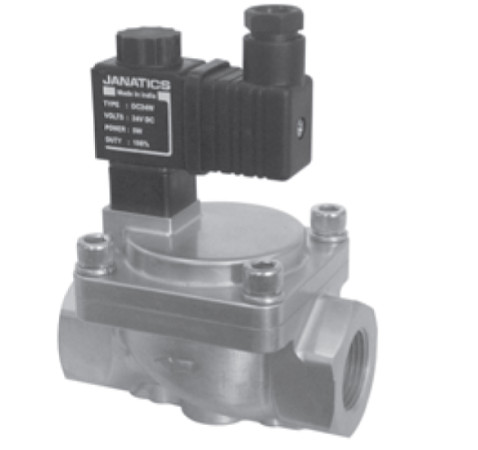

2/2 нормально закрытый электромагнитный клапан — G3/4, G1

Модель №
T L1 L2 L3 L4 L5 L6 L7 L8 L9 H1 H2 H3 H4

DMN229A64
G3/4
95 40 27.5 95 69 51 SQ70 41 A/F 22 23 55 133.5 124

DMN229A65
G1 95 40 27.5 95 69 51 SQ70
41 A/F
22 23 55 133.5 124

Крепежный кронштейн

1/4, 3/8, 1/2 — № заказа: A4C 18	3/4, 1 — № заказа: A4C19

Порядок заказа

1. Электромагнитный клапан + «разъемы без светодиодного индикатора»

При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения

A	220 B	AC	Q	110 B	DC
B	110 B	AC	S	48 B	DC
D	48 B	AC	W	24 B	DC
G	24 B	AC	R	12 B	DC

Пример:

а. Номер заказа нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока — DMN227A63-W .
б. Номер заказа нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока и литым кабелем — DMN227A63-W1.

2. Электромагнитный клапан + «разъемы со светодиодным индикатором»

При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц


Напряжение		Цвет корпуса и индикация		Цвет светодиода		Тип соединения
A	220 B AC	TO		R	Красный	0	Кабельн. ввод PG
G	24 B AC		Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания
W	24 B DC	T1				1	Литой кабель (длиной 2 метра)
			Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки

Пример:

Код для заказа нормально закрытого клапана с сервоприводом 2/2, с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором с литым кабелем: DMN227A63-WT1R1.

Код для заказа	DMN227A61	DMN227A62	DMN227A63	DMN229A64	DMN229A65
Размер отверстия	G1/4	G3/8	G1/2	G3/4	G1
Тип	2/2
Конструкция	Мембранный
Среда	Воздух, вода, инертный газ — сжатый воздух, фильтрованный, воздушно-масляная смесь
Рабочее давление	0,5–10 бар
Температура окружающей среды	от 5 до 60° C
Тип привода	Э лектрический
Тип управления	С ервоуправление
Тип монтажа	Монтаж в магистраль
Положение	монтажа Любое
Электрические характеристики
Ширина катушки	22 мм
Напряжение (V) ±10%	AC (50 Гц) — 24, 48, 110, 220
	DC — 12, 24, 48, 110
Потребляемая мощность	AC — 6 ВА, DC — 5 Вт
Рабочий цикл	Непрерывный
Класс изоляции	Класс F
Тип защиты обмотки	IP65

Примечание: для применения с водой
1. Рекомендуется устанавливать электромагнитный клапан в вертикальном положении.
2. Не удаляйте сетку, предусмотренную на стороне входного отверстия.
3. Настоятельно рекомендуется использовать фильтр на стороне впуска.
4. Настоятельно рекомендуется использовать мягкую воду или состав для смягчения воды на стороне впуска.
