Система вибрационного контроля AVOS MD для крупного аналитического оборудования и полупроводниковой промышленности

Модульные активные виброизолирующие системы серии AVOS MD предназначены для защиты от шумов крупногабаритных аналитических приборов (РЭМ, ТЭМ, и т.п.) и установок для полупроводникового производства.

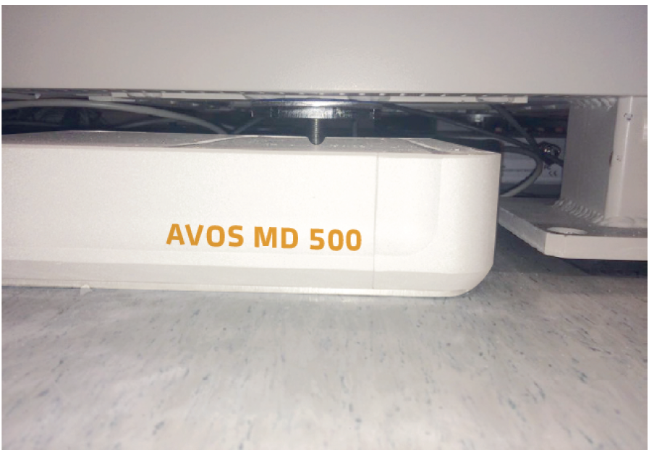

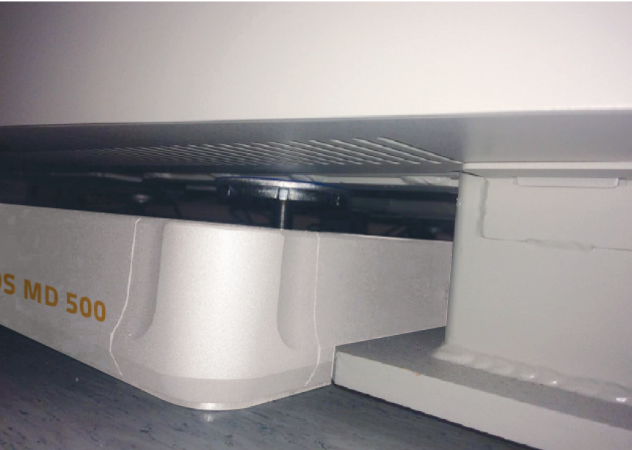

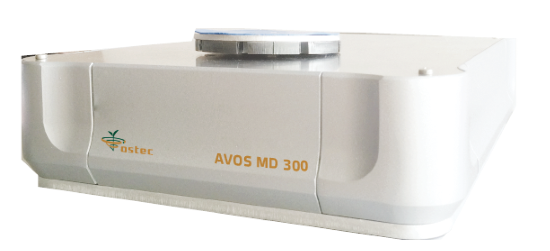

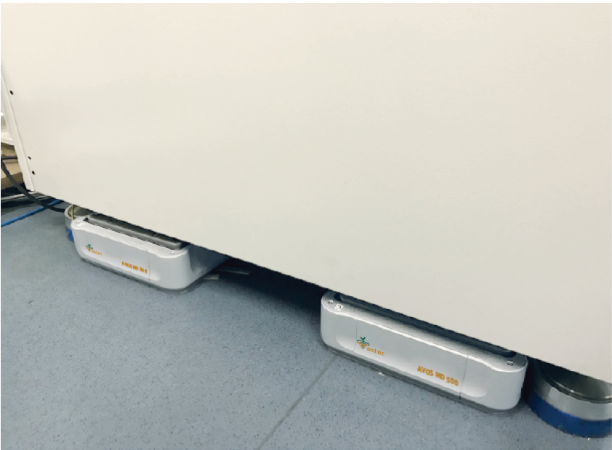

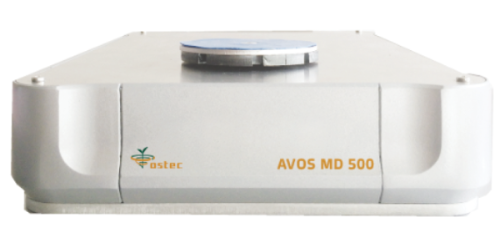

В зависимости от веса (максимальный – 4000 кг) изолируемый прибор можно установить на 4 – 8 активных платформ. Мы специально минимизировали их размер, который составляет 270x230x75 мм. Благодаря этому, инсталляция системы AVOS MD очень проста. Она не требует поднимать уровень пола в лаборатории, что очень часто приходится делать при использовании аналогичных установок других производителей.

В качестве активного элемента системы подавления шумов мы используем уникальную технологию электромагнитных приводов (Voice coils). В отличие от активных элементов предыдущего поколения, работающих на пьезоэффекте, электромагнитные приводы не имеют резонансов на низких частотах и у них широкий рабочий ход. Это обеспечивает более надежную защиту от шумов с частотой менее 2 Гц, а также позволяет эффективно подавлять даже очень сильные шумы.

Модульные системы AVOS MD – новое поколение приборов для защиты от вибраций. Они позволят надежно изолировать чувствительное оборудование и забыть о насосе в соседней лаборатории, грохоте грузовиков за окном и других назойливых источниках шума.

Ключевые преимущества:

• Использование электромагнитных приводов (Voice coils) в качестве активного элемента позволяет избавиться от внутренних резонансов на низких частотах. Благодаря этому системы AVOS более эффективно подавляют шумы в диапазоне 0 – 2 Гц, чем их аналоги с пьезо-приводами.

• Минимализм конструкции при максимуме полезных опций. Размер одного изолятора составляет 270x230x75 мм. Использование системы AVOS MD не требует поднимать уровень пола в лаборатории, что очень часто приходится делать при использовании аналогичных установок других производителей.
• Рабочий ход (actuator stroke) электромагнитных приводов (Voice Coils) составляет 250 микрометров. Это примерно в 10 раз больше, чем для пьезо-приводов и обеспечивает эффективное подавление даже очень сильных шумов.
• Полностью развязанная патентованная архитектура позволяет осуществлять раздельную отработку вибраций по трём осям X, Y и Z в 6 степенях свободы. Благодаря этому минимизируется перекрёстное влияние шумов от различных источников в процессе их подавления.
• Специальное программное обеспечение позволяет нашему инженеру подключаться по удалённому доступу и проводить тонкую настройку параметров активного подавления, если в лаборатории появился новый источник вибраций. Интеллектуальные алгоритмы позволяют инженеру сдвигать полосу подавления в диапазоне от 0 до 3000 Гц, подстраиваясь даже под самые редкие источники. При этом платформы AVOS AR работают полностью в автоматическом режиме и не требуют пользовательской настройки.

Сравнение изображений с микроскопа
