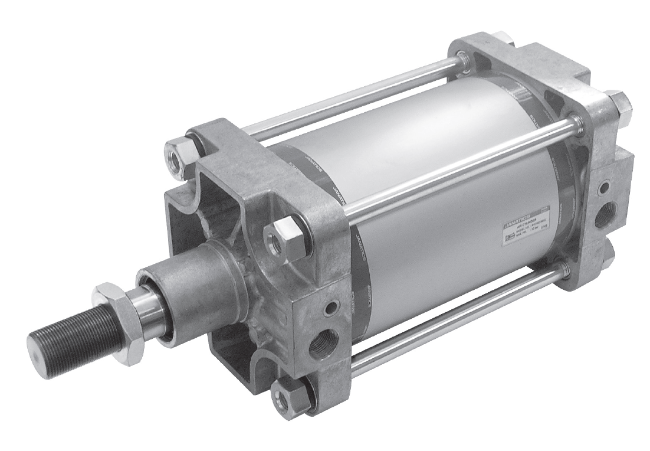

Пневматические цилиндры двойного действия (Ø125, 160, 200 мм)
Согласно требованиям стандартов ISO 15552 / VDMA 24562
Особенности
- Регулируемое демпфирование на обоих концах.
- Большой выбор креплений.
- Низкое трение.
- Длительный срок службы.
- Опционально – стойкость к воздействию высоких температур
- (уплотнения FPM), не более 150° C.
- Опционально – шток и гайка из нержавеющей стали (SS 304).
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
Диаметр
поршня Ø
(в мм)
|
Ø штока
(в мм)
|
|
Рабочее давление в бар
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Ø 125
|
32
|
Выдвижение
|
2209
|
3313
|
4417
|
5522
|
6626
|
7731
|
8835
|
9940
|
11044
|
Втягивание
|
2064
|
3096
|
4128
|
5160
|
6192
|
7224
|
8256
|
9288
|
10320
|
Ø 160
|
40
|
Выдвижение
|
3619
|
5428
|
7238
|
9047
|
10857
|
12666
|
14476
|
16286
|
18095
|
Втягивание
|
3392
|
5089
|
6785
|
8482
|
10178
|
19792
|
13571
|
15268
|
16964
|
Ø 200
|
40
|
Выдвижение
|
5654
|
8482
|
11309
|
14137
|
16964
|
19792
|
22619
|
25446
|
28274
|
Втягивание
|
5428
|
8143
|
10857
|
13571
|
16286
|
19000
|
21714
|
24429
|
27143
|
(Вышеуказанные значения приведены с учетом потери на трение)
Базовый цилиндр
+ Добавить ход
++ Добавить двойной ход
Диаметр
поршня Ø
|
KK
|
AM
|
ММ
|
SW2
|
L12
|
SW1
|
В e11
|
VD
|
VA
|
L2
|
E макс.
|
G
|
TG
|
RT
|
BG мин.
|
EE
|
PL
|
L7
|
WH ± 2,2
|
ZB
|
L8
|
Доп.
ход
|
125
|
M27x2
|
54
|
32
|
27
|
13
|
41
|
60
|
6
|
6
|
50,5
|
142
|
44
|
110
|
M12
|
20
|
G1/2
|
20
|
12
|
65
|
225 ±1,2
|
160 ±1,0
|
+4
0
|
160
|
M36x2
|
72
|
40
|
36
|
16
|
55
|
65
|
8
|
6
|
60
|
182
|
51
|
140
|
M16
|
24
|
G3/4
|
26
|
15
|
80
|
260 ±1,5
|
180 ±1,1
|
200
|
M36x2
|
72
|
40
|
36
|
16
|
55
|
75
|
8
|
6
|
70
|
222
|
46
|
175
|
M16
|
24
|
G3/4
|
25
|
15
|
95
|
180 ±1,5
|
225 ±1,6
|
Виды монтажа пневмоцилиндра серии A16, A17

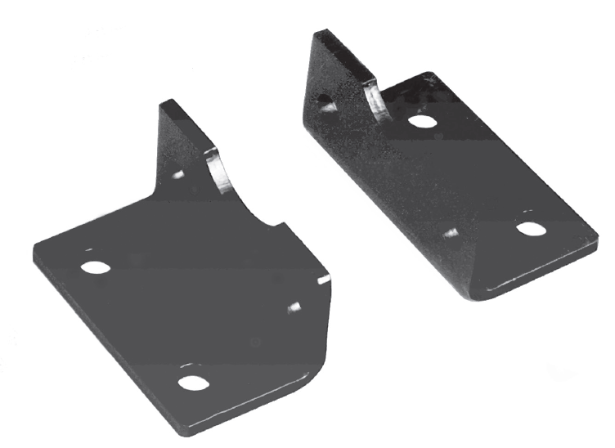

Монтаж на лапах
+ Добавить ход
Диаметр поршня Ø
|
TR ±0,3
|
AB H14
|
AH JS16
|
AO макс.
|
AT
|
E
|
SA ±2
|
d*
|
XA ±2
|
Код для
заказа
|
125
|
90
|
16,5
|
90
|
17
|
8
|
142
|
250
|
11,8
|
270
|
ML0125
|
160
|
115
|
18,5
|
115
|
17
|
10
|
182
|
300
|
11,8
|
320
|
ML0160
|
200
|
135
|
24
|
135
|
30
|
12
|
222
|
320
|
11,8
|
345
|
ML0200
|
* Подходит для рассверловки

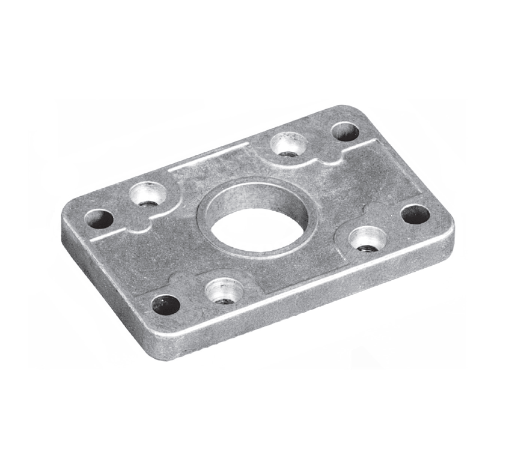

Передний фланец
+ Добавить ход
Диаметр поршня Ø
|
TF
±0,3
|
R ±0,3
|
FB
H13
|
MF
|
UF
|
E
|
W ±2,5
|
Код для
заказа
|
125
|
180
|
90
|
16
|
20
|
211
|
142
|
45
|
MF0125
|
160
|
230
|
115
|
18
|
20
|
276
|
182
|
60
|
MF0160
|
200
|
270
|
135
|
22
|
25
|
320
|
222
|
70
|
MF0200
|
Задний фланец
+ Добавить ход
Диаметр поршня Ø
|
TF
±0,3
|
R ±0,3
|
FB
H13
|
MF
|
UF
|
E
| ZF ±2
|
Код для
заказа
|
125 |
180 |
90 |
16 |
20 |
211 |
142 |
245 |
MF0125
|
160 |
230 |
115 | 18 |
20 |
276 |
182 |
280 |
MF0160
|
200 |
270 |
135 |
22 |
25 |
320 |
222 |
300 |
MF0200
|

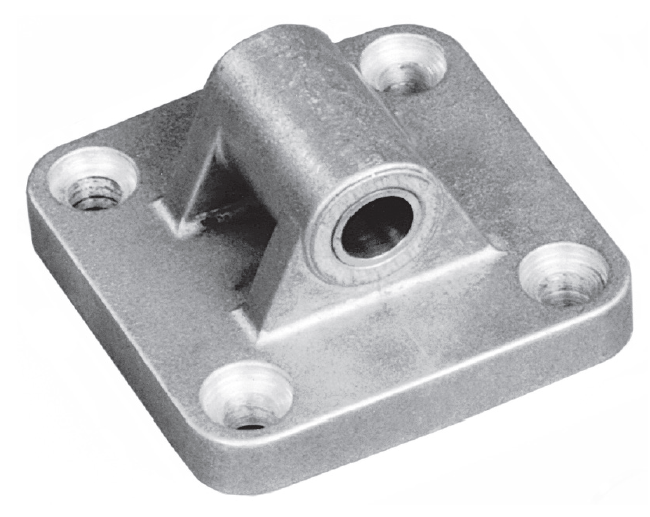

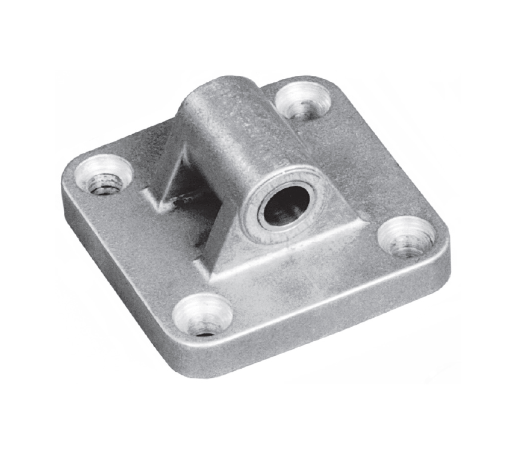

Проушина+ Добавить ход
Диаметр поршня Ø
| CD H9 | EW
| Доп. | L мин.
| MR макс.
|
E макс.
| XD ±2
|
Код для
заказа
|
125 |
25 |
70 | -0,5 -1,2
|
30 |
26 | 142 |
275 |
MS0125
|
160 |
30 | 90 |
35 |
31 |
182 |
315 |
MS0160
|
200 |
30 |
90 |
35 |
31 |
222 |
335 |
MS0200
|
Вилка
+ Добавить ход
Диаметр поршня Ø
| EK e9
| L мин.
| MR макс. | EB макс. | CB H14 | E макс.
| XD ±2 |
Код для
заказа
|
125 |
25 |
30 |
26 |
148 |
70 |
142 |
275 |
MD0125
|
160 |
30 |
35 |
31 |
191 | 90 |
182 |
315 |
MD0160
|
200 |
30 |
35 |
31 |
191 |
90 |
222 |
335 |
MD0200
|

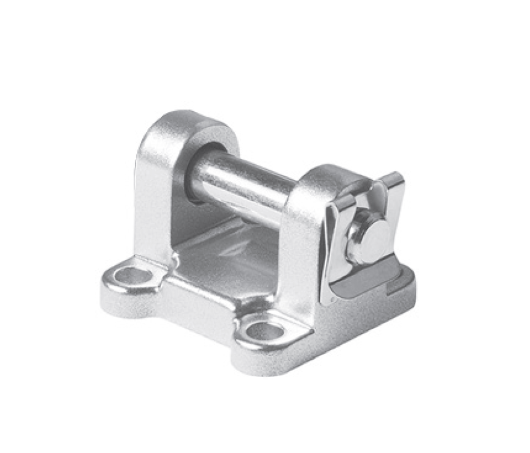

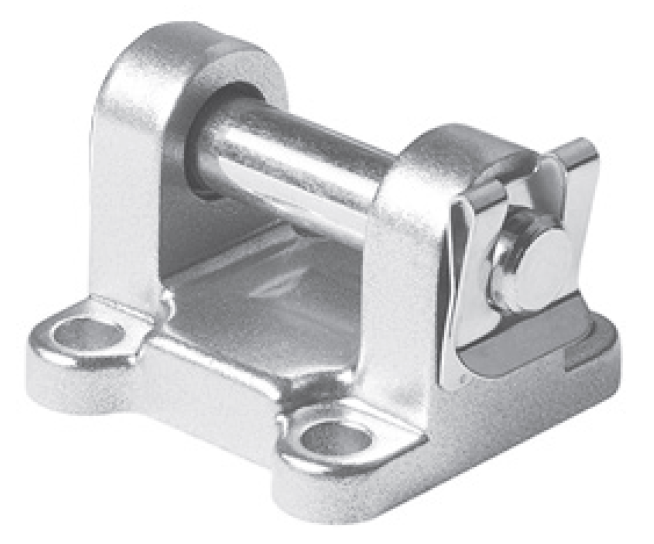

Вилка со шкворнем
+ Добавить ход
Диаметр поршня Ø
| JK h9 | CG h9 | R1 | MR макс. | SQ E | XD | Доп. | Код для
заказа
|
125 | 30 | 37 | 42 | 30 | 142 | 275 | ±2
| MK0125
|
160 | 35 | 43 | 46 | 36 | 182 | 315 | MK0160
|

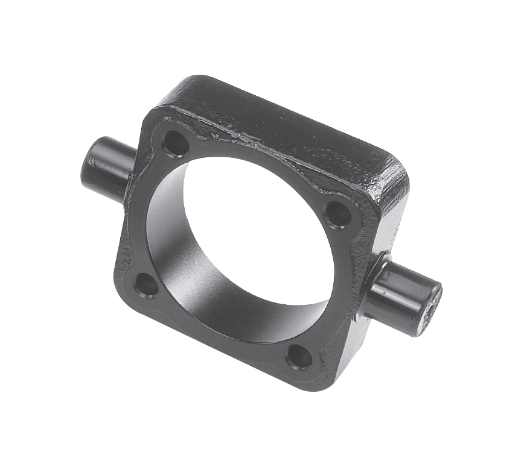

Передняя цапфа
+ Добавить ход
Диаметр поршня Ø
| TD e9
| TL h14
| TM h14
| UW
| TT
| R
| L1 ±2,5
| L2 приблиз. |
Код для
заказа
|
125 |
25 | 25 |
160 |
155 |
44 |
2
| 43 |
6,5 |
MT0125
|
160 |
32 |
32 |
200 |
195 |
49 |
2,5 | 55,5 |
11,5 |
MT0160
|
200 |
32 |
32 |
250 |
248 |
49 |
2,5 | 70,5 |
26,5 |
MT0200
|
Задняя цапфа
+ Добавить ход
Диаметр поршня Ø
|
TD e9
| TL h14
| TM h14 | UW
| TT
| R
| L3 ±1,8 | L4
|
Код для
заказа
|
125 | 25 | 25 |
160 |
155 |
44 | 2 | 247 |
36,5 |
MT0125
|
160 |
32 |
32 |
200 |
195 |
49 |
2,5 | 284,5 |
44 |
MT0160
|
200 |
32 |
32 |
250 |
248 |
49 |
2,5 | 299,5 |
44 |
MT0200
|
Центральная цапфа+ Добавить ход
Диаметр поршня Ø
|
TD e9
| TL h14
| TM h14
| UW
| TT
| R
| XV ±2,5 |
125 |
25 | 25 |
160 |
155 |
44 |
2
|
145 |
160 |
32 |
32 |
200 |
195 |
49 |
2,5 |
170 |
200 |
32 |
32 |
250 |
248 |
49 |
2,5 |
185 |
Примечание: цилиндр с центральной цапфой
изготавливается на заводе, обращайтесь
в компанию JANATICS - H.O
Дополнительные принадлежности для пневмоцилиндра серии A16, A17

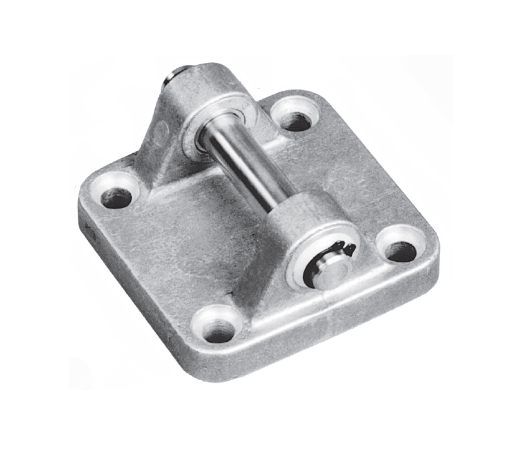

Опора угловая
Диаметр поршня Ø
| K1 JS14 | G2 Js14
| S6 H13
| CA Js15
| CK H9
| EM | Доп. | G1 Js14 | Доп. | H6 | R1 макс. | K2 | G3 |
Код для
заказа
|
125 |
94 |
60 |
14 |
90 |
25 |
70 | -0,5 -1,5
| 70 | ±0,2
| 20 | 23,5 | 124 |
90 | AA0125
|
160 |
118 |
88 |
14 |
115 |
30 |
90 | 97 | 25 | 31,5 | 156 |
126 | AA0160
|
200 |
122 | 90 |
18 |
135 |
30 |
90 | 105 | ±0,3
| 30 | 31,5 | 162 |
130 | AA0200
|
@ Подходит для цилиндра с вилкой

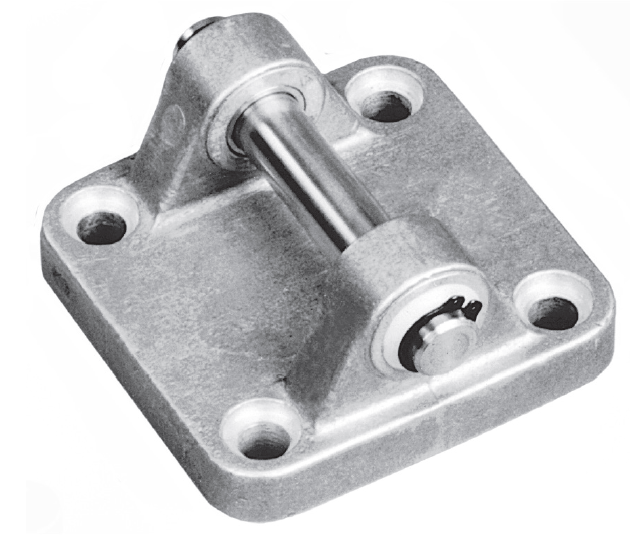

Опора угловая со сферическим шарниром
Диаметр поршня Ø
| K1 Js14 | G2 Js 14 | S5 H13 | CH Js15 | CN H17 | EU макс. | G1 Js14 | H6 | ER макс. | K2 | G3 | EN -0,1 | L5 | H1 макс. |
Код для
заказа
|
125 |
94 |
60 |
14 |
90 |
30 |
25 | 70 | 20 | 40 | 124 | 90 | 37 | 2 | 50 | AB1125 |
@ Подходит для цилиндра с вилкой со шкворнем
Кронштейн для настенного монтажа
Диаметр поршня Ø
|
TG
| D2
| L2
| FL
| Θ°
| Код для заказа @
|
Код для
заказа #
|
125 |
110 |
13 |
10 |
50 ±0,2
|
80 |
AV0125 |
WA0125
|
160 |
140 |
17 |
10 |
55 ±0,2
|
80 |
AV0160 |
AW0160
|
200 |
175 |
17 |
11 | 60 ±0,2
|
90 |
AV0200 | AW0200
|
@ Подходит для цилиндра с задней проушиной
# Подходит для цилиндра с задней вилкой
Кронштейн цапфы
Диаметр поршня Ø
| B1 | B2
| A
| d1 | d2 H13 | d3 H9
| H1 | H2 | H3 | K5 Js14
|
Код для
заказа
|
125 |
75 |
28,5 |
50±0,2 |
20 |
14 |
25 | 50 | 25±0,1 | 37 |
192 |
MF0125
|
160 |
92 |
40 | 60±0,3
|
25 |
18 |
32 | 60 | 30±0,2
| 43 |
245 |
MF0160
|
200 |
92 |
40 | 60±0,3
|
25 | 18 | 32 | 60 | 30±0,2
| 43 |
295 |
MF0200
|
Вилка штока (ISO 8140)
Диаметр поршня Ø
| KK | CE | CK f8 | CM B12 | LE | ER макс. | CL |
Код для
заказа
|
125 | M27x2 | 110 | 30 | 30 | 55 | 45 | 55 | AF030
|
160 и 200 | M36x2 | 144 | 35 | 35 | 72 | 53 | 70 | AF035
|
Позиционер штока
Диаметр поршня Ø
| KK | L1 | L2 | L3 | H1 | H2 | H3 | H4 | H5 | ØD1
| U | Θ° |
Код для
заказа
|
125 | M27x2 | 54 | 42 | 157 | 41 | 55 | 55 | 24 | 41 | 62 | 1,5 | 5 | AR027
|
160 и 200 | M36x2 | 72 | 55 | 251 | 60 | 75 | 75 | 32 | 55 | 80 | 1,5 | 5 | AR036
|
Наконечник штока со сферическим шарниром (ISO 8139)
Диаметр поршня Ø | KK | CN H9 | T | EN h12 | CE | LE мин | ER макс.
| AX | SW | Z |
Код для
заказа
|
125 | M27x2 | 30 | 25 | 37 | 110 | 36 | 35 | 51 | 41 | 15° | AP027
|
160 и 200 | M26x2
| 35 | 28 | 43 | 125 | 41 | 40 | 56 | 50 | AP036
|
Дополнительные принадлежности для магнитных цилиндров
серии A17, A19
Герконовый датчик положения поршня
Функция
Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A17, A19) для
определения положения поршня. Поршень цилиндра оснащен постоянным магнитом, который активирует
герконовый датчик при приближении к нему. Герконовый датчик замыкает цепь, подавая электрический сигнал,
который можно использовать. Точность определения положения зависит от скорости движения поршня.
Технические характеристики герконового датчика
Модель
| 880006
|
Рабочее напряжение
| DC/AC 5–240 В
|
Максимальный ток
| 100 мА
|
Максимальная нагрузка
| 10 Вт
|
Перепад напряжения
| макс. 3,5 В
|
Время отклика
| вкл. + выкл. < 1 мс
|
Логическая схема переключения
| Однополюсная группа размыкающих контактов, нормально разомкнутая
|
Рабочая температура
| от -10 до 70° C
|
Макс перегрузка
| 30 G
|
Вибрация
| 9 G |
Отсутствует
| Отсутствует
|
Отсутствует
| Отсутствует
|
Цвет светодиода
| Зеленый
|
Цвет светодиода
| Ø4, 2 провода., 2 метр
|
Диаметр поршня Ø
| X | Y | № для заказа крепления (а)
| № для заказа герконового выключателя (b)
| № для заказа (a + b)
|
125 | 71 | 76 | SA0005
| SA0007
| AM1125
|
160 | —
| —
| SA0006
| AM1160
|
200 | —
| —
| SA0007
| AM1200
|
Цепь и схема соединения
