С появлением новых современных материалов – прецизионных сплавов, композитов, керамики, полимеров – такая область как материалография становится незаменимым инструментом контроля качества на промышленных предприятиях, где основное средство контроля – это микроскоп, оптический или электронный.

Материалография — метод контроля и исследования материалов, который дает возможность оценить структуру и химический состав с помощью оптической или электронной микроскопии при различном увеличении для прогнозирования поведения материалов в эксплуатационных условиях. Метод позволяет выявить дефект, нарушающий сплошность материала; определить химические неоднородности, неоднородности вследствие термической и химико-термической обработок. Материалографические исследования — это сложный, трудоёмкий процесс, состоящий из нескольких этапов, среди которых один из основных — подготовка образцов.

На рынке сегодня представлен ряд известных производителей оборудования для подготовки образцов: Buehler, Struers, Allied, поставщики которых на протяжении десятилетий делили эту область. Но ООО «Остек-АртТул» решил создать здоровую конкуренцию поставщикам мировых производителей, подписав эксклюзивный контракт с корейской компании MTDI.

MTDI сегодня — это симбиоз научных изысканий, серьёзной производственной базы и безупречной репутации на азиатском рынке. Компания производит оборудование высокого класса для подготовки образцов при материало- и металлографических исследованиях. Также одним из стратегических шагов развития стало подписание контракта на эксклюзивные права с корейской компанией Coxem, разрабатывающей и производящей сканирующие электронные микроскопы. Такое российско-корейское сотрудничество имеет ряд значительных преимуществ: помимо высокого качества оборудования важны стоимость, которая значительно ниже, чем у европейских производителей, отсутствие каких-либо ограничений на поставку, специальные программы для образовательных и научно-исследовательских учреждений. Все это привело к решению открыть специализированную лабораторию подготовки и исследования образцов для материалографии.

На момент зарождения этой идеи и начала приобретения оборудования всемирная организация здравоохранения (ВОЗ) объявила о пандемии — закрывались предприятия, сократилось логистическое сообщение между государствами, вводились различные ограничения. Но несмотря на эти трудности логистический центр ГК Остек смог организовать своевременную доставку оборудования, доказав свою способность работать в любых условиях.

Лаборатория получила мощную аналитическую базу, а высококлассные специалисты в области подготовки образцов, технической микроскопии и аналитического оборудования могут решать любую задачу в области металлографии и материалографии.

Перечень оборудования, установленного в лаборатории:

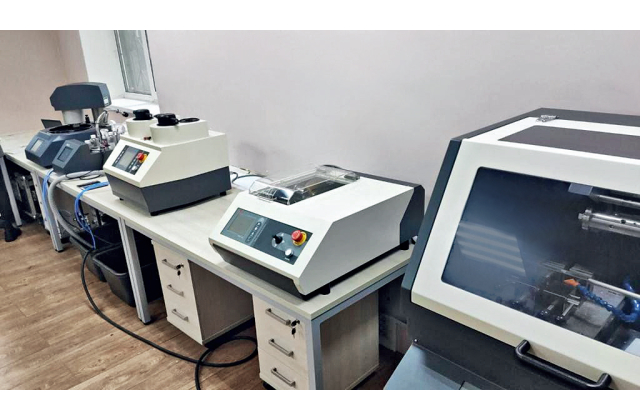

  1. Линия подготовки образцов MTDI (Рис 1)
      • Напольный отрезной станок Kanta — данное оборудование позволяет проводить рез крупногабаритных деталей: металлических болванок, труб, прутков и т.д.
      • Настольный прецизионный отрезной станок Daimo — для прецизионного реза печатных плат, ответственных и хрупких деталей.
      • Автоматический пресс горячей запрессовки — предназначен для запрессовки образцов в смолы с автоматическим контролем параметров.
      • Автоматический шлифовально-полировальный станок — оборудование для доводки поверхности для дальнейших исследований.

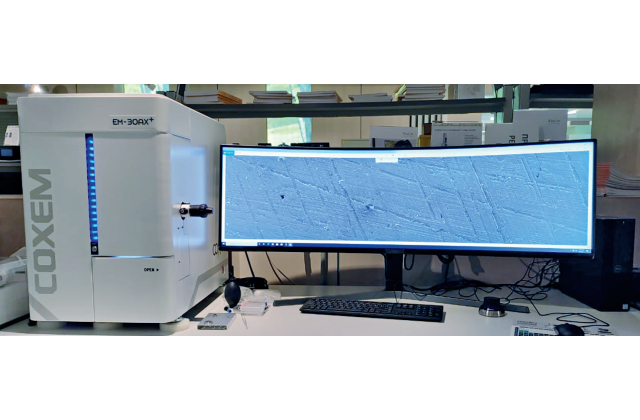

  2. Исследовательский комплекс аналитического контроля поверхности и состава материалов с использованием методов электронной микроскопии и эмиссионной спектроскопии на базе настольного растрового электронного микроскопа Coxem EM30AXN — данный комплекс позволяет получать изображение с разрешением не более 5 нм и проводить химический анализ как по площади, так и в точке от Бора до Америция.

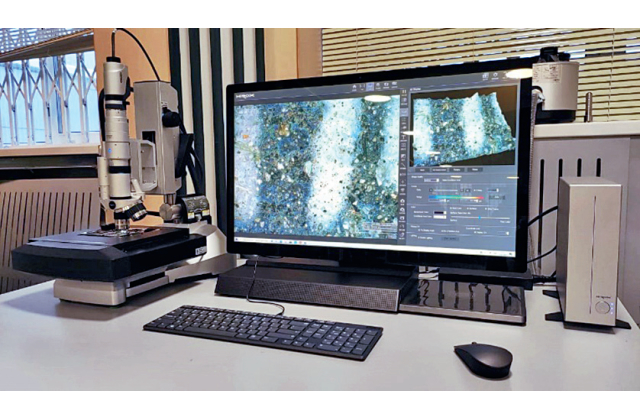

  3. Цифровой исследовательский 3D-микроскоп Hirox (рис 3), который является оптимальным оборудованием при использовании в микроэлектронике для исследования фотошаблонов благодаря модульной конфигурации и широкому спектру решаемых задач (совмещает порядка 10 различных оптических приборов). Микроскоп имеет полную моторизацию и увеличение до 10 000х. Латеральное разрешение оптики порядка 0,4 мкм, дискретность по оси Z — 0,25 мкм (шаг двигателя 0,05 мкм). Система HRX-01 — программно-аппаратный комплекс с метрологическим программным обеспечением для 3D-реконструкции микрорельефа в системе точных координат, выполнения плоскостных измерений, плоской и объёмной сшивки изображений, видео- и фотоархивирования данных. Комплекс оснащён всеми современными функциями процессинга изображений и автоматизацией ключевых параметров.
  4. Металлографический комплекс OMOS-серии (рис 4) с системой анализа микроструктуры объектов Axalit — современное автоматизированное решение для нужд металлографической лаборатории, одно из лучших в индустрии по соотношению цена/качество. Металлографический комплекс разработан специалистами Остек-АртТул совместно с производителем ПО Аксалит и состоит из трех программно-аппаратных компонентов: микроскоп, камера и программное обеспечение. Компоненты можно гибко варьировать для получения нужного набора функций и стоимости. Комплекс внесен в Госреестр средств измерений и имеет свидетельство об утверждении типа средств измерений RU.C.27.005.А № 69794, наименование «Система анализа микроструктуры объектов AXALIT», регистрационный номер 71098-18.

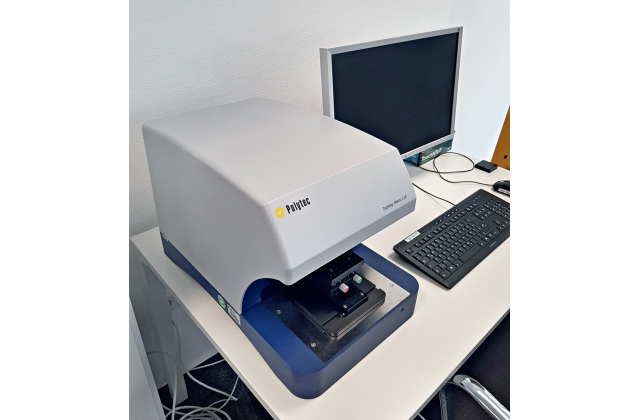

  5. Оптический профилометр Polytec (рис 5) — компактное устройство для измерения топографии поверхности в нанометровом разрешении, позволяет измерять параметры шероховатости (Ra, Rz, Sa, Sz и др.), определять формы, высоты ступенек. Высокую точность измерений обеспечивает классический интерферометр Майкельсона, сканирование по оси Z в диапазоне от 0 до 70 мм с шагом 2,72 нм.

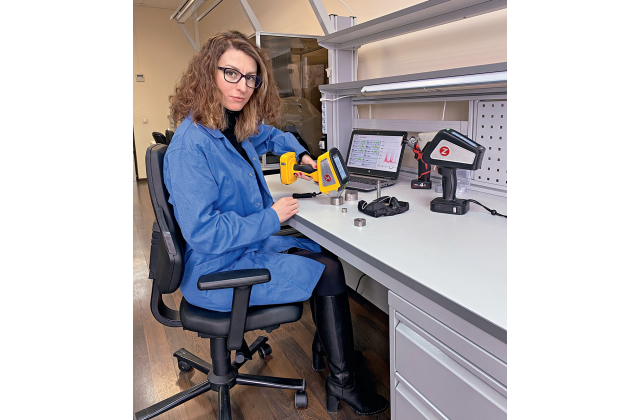

  6. Портативные анализаторы металлов и сплавов SciAps серии Х и Z (рис 6). Это два разных по физическому принципу работы анализатора, которые отлично дополняют друг друга при проведении анализа. Серия Х — классическая рентгенофлуоресцентная спектрометрия, неразрушающий контроль, определение элементов от магния до урана. Есть калибровки: сплавы, драгоценные металлы, почвы/геохимия. Серия Z — лазерная оптико-эмиссионная спектрометрия, диапазон качественного измерения от водорода до урана, при количественном измерении от берилия до урана. Возможность определения легких элементов, таких как углерод, что позволяет сортировать стали и идентифицировать марки сплавов.

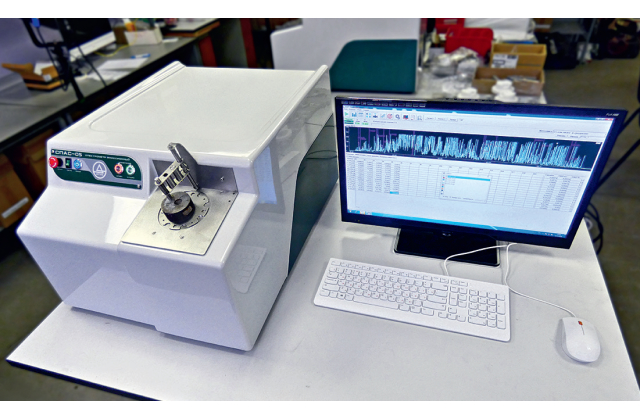

  7. Стационарный оптико-эмиссионный спектрометр СПАС-05 (рис 7) отечественного производства является оптимальным решением для тех, кому нужны быстрота анализа, высокие технические характеристики, надежность и высокая точность результатов определения полного элементного состава металлопродукции при минимальных затратах на покупку, внедрение и эксплуатацию прибора. Область применения: заводские аналитические лаборатории металлургических и машиностроительных предприятий; экспресс-анализ сплавов по ходу плавки в цехах; идентификация марки сплава на складах; научно-исследовательские и образовательные учреждения.

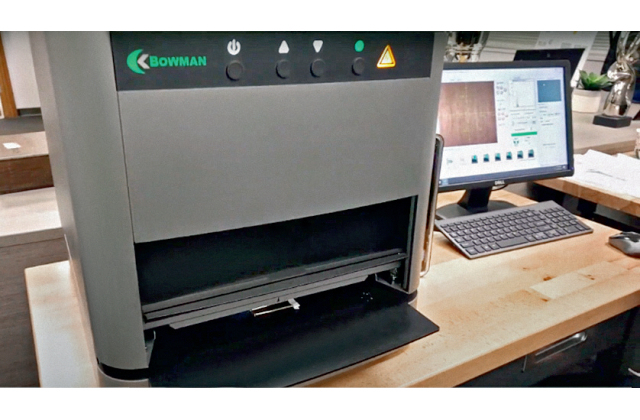

  8. Рентгенофлуоресцентный толщиномер покрытий P серии производства Bowman (рис 8) — универсальное аналитическое устройство для контроля металлических покрытий в полупроводниковом производстве, гальванике до пяти слоев одновременно. Прибор может работать как анализатор химического состава материалов в жидком и твердом состоянии.

Все представленные в лаборатории приборы позволяют производить полный цикл подготовки образцов и выполнять последующий анализ.

Пример из практики

В качестве примера работы лаборатории приведем результаты испытаний, проведенных для заказчика, который запланировал приобретение оборудования подготовки образцов и сканирующего электронного микроскопа.

ТЗ: исследование печатной платы на выявление разрывов между выводами после проведения электрических испытаний, исследование дефектов металлизации в переходных отверстиях печатной платы.

Протокол испытаний № 1111 от 06.04.2021 г

Образцы:

Участок

Элементы

ТЗ

1

п/плата; разрыв между выводами

дефекты металлизации

в переходных отверстиях

2

п/плата; разрыв между выводами

Метод анализа

Для формирования электронно-микроскопического изображения использовались сигналы вторичных и отражённых электронов (ВЭ, ОЭ), позволяющие получить соответственно морфологический и композиционный контраст изображения. В ОЭ контраст изображения определяется изменением Zср=SCi*Zi, где Ci — концентрация элементов в точке анализа, Zi — их атомный номер.

Определение элементного состава образцов проводилось методом электронно-зондового микроанализа, который основан на сравнении характеристических рентгеновских спектров анализируемого образца и стандартов известного состава.

Оборудование для анализа:

  • растровый электронный микроскоп (РЭМ) Coxem EM-30AXN;
  • рентгеновский микроанализатор (РМА) энергодисперсионного типа Bruker;
  • вспомогательное оборудование для пробоподготовки: станок для прецизионной отрезки образцов Diamo-100F, станок для тонкой полировки образцов Fobos-100;
  • установка напыления Coxem.

Условия анализа :

  • РЭМ: ускоряющее напряжение — 30 кэВ, WD=15 мм, ток зонда — 5∙10-10A.
  • РМА: напряжение — 30 кэВ, ток зонда — 3∙10-9 А, время анализа — 100 сек.

Подготовка образцов

Приготовление шлифов включало несколько этапов:

  1. Из печатной платы вырезали исследуемые участки на прецизионном малооборотном отрезном станке с тонким алмазным диском.
  2. На шлифовальном станке выполнили подгонку рабочих сечений, содержащих контролируемые участки, до вскрытия соответствующих элементов монтажа (отверстий).
  3. Отрезанные кусочки с вскрытыми сечениями установили в форму и залили эпоксидной смолой для пропитки и дальнейшей полировки.
  4. Полученную шайбу отшлифовали и отполировали в режиме — SiC: 50 мкм → 30 мкм → 10 мкм; Al2O3: 5 мкм → 1 мкм → 0,5 мкм.
  5. Полученные таблетки с рабочими образцами покрыли на напылительной установке тонким проводящим С-покрытием (~100Å) для предотвращения зарядки образца и улучшения контраста изображения.

Результаты анализа

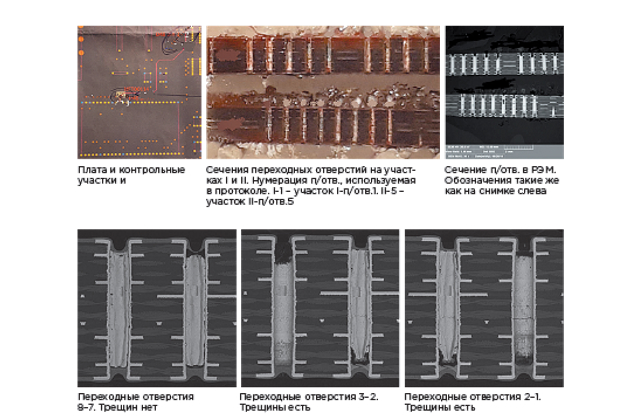

Общий вид образцов и принятые в протоколе обозначения (рис 9).

Данные РМА (масс . %):

Участок

C

O

Si

S

Cl

Cu

Ba

Ba/S

1

1.7

98.3

2

3.3

96.7

маска-ср.

44.4

26.7

1.3

5.2

0.3

22.2

4.3

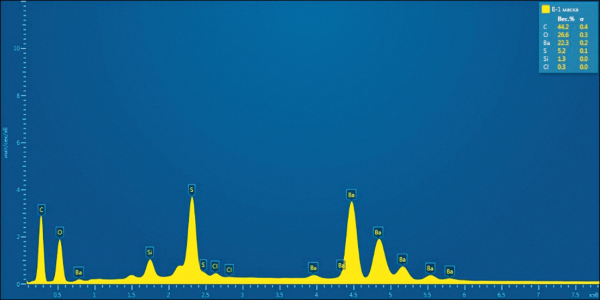

Спектр маски


Заключение:

Некоторые отверстия закрыты верхним слоем металлизации, отделяющимся в процессе резки и шлифовки образцов. Они легко удаляются из отверстий с помощью тонкой иголки, несколько из них были специально оставлены, чтобы увидеть продолжение трещин, которые наблюдаются на внутренней поверхности, и убедиться в том, что трещины (где они есть) идут по всему периметру отверстия. В шайбе бóльшая часть этого «квазимусора» из вскрытых каналов удалена.

▪▪Медь внутри отверстий частично окислена (O ~ 3 %).

▪▪Толщина металлизации ~25 мкм, толщина маски на плате ~40 мкм.

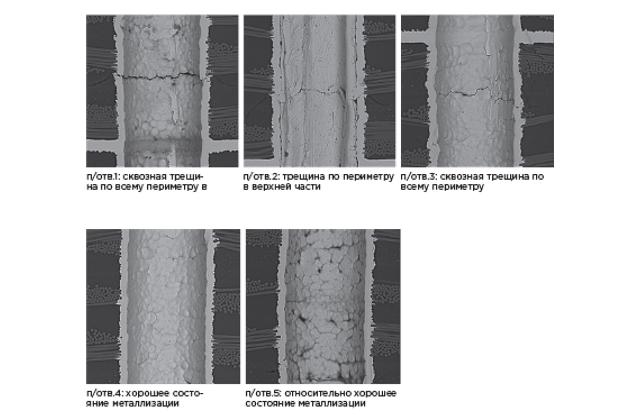

▪▪ Во многих отверстиях наблюдаются сквозные трещины в металлизации по всему периметру, также металлизация внутри каналов частично отсутствует у верхнего/нижнего краев отверстий на расстоянии 50-100 мкм.

Проведённое исследование позволило заказчику пересмотреть технологию производства печатных плат, изменить параметры и в перспективе переоборудовать производственный цех более современным, технологичным оборудованием.

В лаборатории ООО «Остек-АртТул» можно выполнить полный цикл подготовки и последующие визуальный и химический анализы образцов для микро- и радиоэлектроники, а также металлографии. Обладая более чем 15-летним опытом комплексного оснащения центральных заводских лабораторий и научно-исследовательских учреждений, специалисты компании создали решение по комплексному оснащению лаборатории «под ключ».

Приглашаем всех посетить нашу лабораторию для тестовых испытаний на ваших образцах, а также для подбора оптимального решения по соотношению цена/качество.
