Методы испытаний и приложение нагрузки
|
Измерение по Виккерсу — стандарты DIN EN ISO 6507, ASTM E-384
|
HV0,00025
|
HV0,0005
|
HV0,001
|
HV0,002
|
HV0,005
|
HV0,01
|
HV0,02
|
HV0,025
|
HV0,05
|
HV0,1
|
HV0,2
|
HV0,3
|
HV0,5
|
HV1
|
HV2
|
HV3
|
HV5
|
HV10
|
HV20
|
HV30
|
HV50
|
|
Измерение по Кнупу — стандарты DIN EN ISO 4545, ASTM E-384
|
HK0,00025
|
HK0,0005
|
HK0,001
|
HK0,002
|
HK0,005
|
HK0,01
|
HK0,02
|
HK0,025
|
HK0,05
|
HK0,1
|
HK0,2
|
HK0,3
|
HK0,5
|
HK1, HK2
|
|
Измерение по Бринеллю — стандарты DIN EN ISO 6506, ASTM E-10
|
1/1
|
1/2.5
|
1/5
|
1/10
|
1/30
|
2,5/31,25
|
2,5/62,5
|
5/62,5*
|
*) > 30 HBW
Интегрированные преобразования:
Стандарты DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Поддерживаемые методы испытаний и переводы величин твердости
Основные особенности:

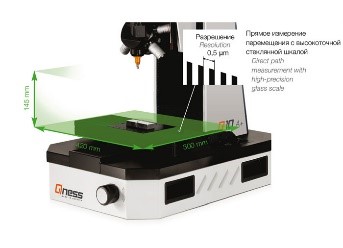

Точное позиционирование и большое пространство для проведения испытаний
Высокотехнологичная конструкция из анодированного алюминия обеспечивает большое и хорошо организованное пространство для проведения испытаний. Полностью автоматический двухкоординатный столик с высокоточной оптической системой измерения может быть оборудован, например, 8-позиционным держателем образцов. Также по желанию заказчика могут быть изготовлены и запрограммированы особые держатели.
Распознавание края образца
Тонкая настройка с помощью автоматического распознавания края образца.
6-позиционная измерительная турель
6-позиционная измерительная турель является стандартной для всех моделей и обеспечивает возможность применения различных методов испытаний. Например, ее можно оснастить 3 различными увеличивающими объективами и соответствующими инденторами для измерений по методам Виккерса, Кнупа или Бринелля.
Динамическая регулировка высоты
Электронное управление перемещением позволяет выполнять быстрое и точное перемещение носового конуса с высокой чувствительностью. Позиционирование выше угла вращения (в интервале от 0,01 до 20 мм/сек) может выполняться без приложения особых усилий с обеспечением высокой точности и защиты от столкновения. Наличие дополнительной оси Z упрощает выполнение этой полезной операции.
Хранение, загрузка и экспорт данных
Все данные измерений могут быть сохранены или обработаны. Основные функции включают следующие команды:
сохранить список, загрузить и удалить экспортный список в виде файла Excel, и распечатать список. Кроме того, данные могут быть экспортированы в различных файловых форматах (XLS, XML, PDF, Q-DAS).
Хорошо упорядоченное управление образцами
- Вся информация изложена компактно
- Быстрое создание новых заданий по испытаниям
- Шаблон может быть легко сохранен и загружен

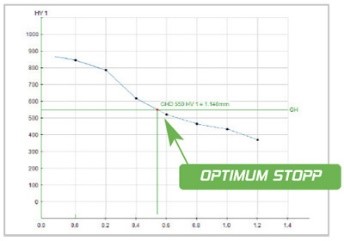

Оптимальная остановка (CHD)
Тестовая последовательность прерывается настраиваемым условием остановки. Данная функция позволяет, например, сэкономить время после достижения предела твердости с помощью CHD-измерения.

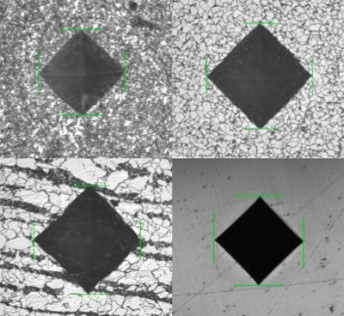

Распознавание оттиска поверхности
Применение регулируемого распознавания оттиска поверхности позволяет упростить подготовку образца для измерения твердости на «неоптимальной» поверхности. Соответственно может быть реализовано и автоматическое распознавание оттиска на критических поверхностях (травление, шлифование...)
Полностью автоматическое измерение твердости
Несколько образцов и прогрессий создаются и выполняются без вмешательства оператора полностью автоматически (например, 60 прогрессий на 8 различных образцах в рамках одного цикла испытаний)

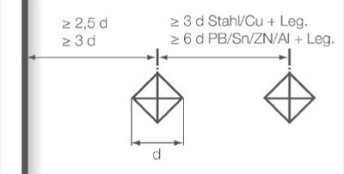

Автоматическая настройка минимального расстояния
