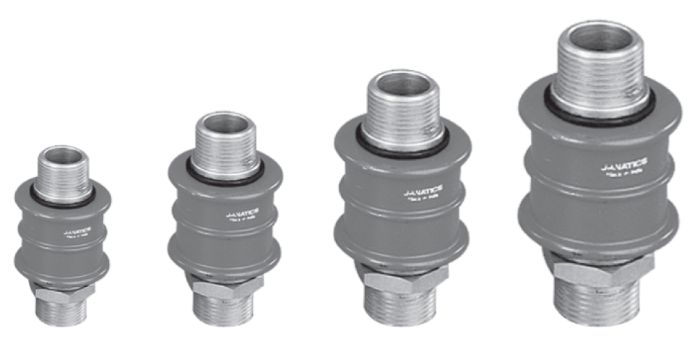

Данные клапаны могут использоваться для пневматических инструментов, таких как отвертка, шлифовальная машина и т. д., пневматических систем и похожих устройств с использованием пневматических систем для быстрой и удобной подачи и отсекания сжатого воздуха.

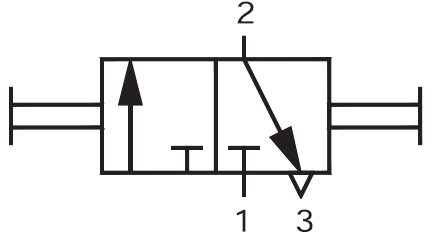

Эксплуатация
Перемещение втулки в направлении «ВЫХОД» позволяет соединить воздушную магистраль с системой, а перемещение втулки в противоположном направлении закрывает входное отверстие и сбрасывает воздух с системы.

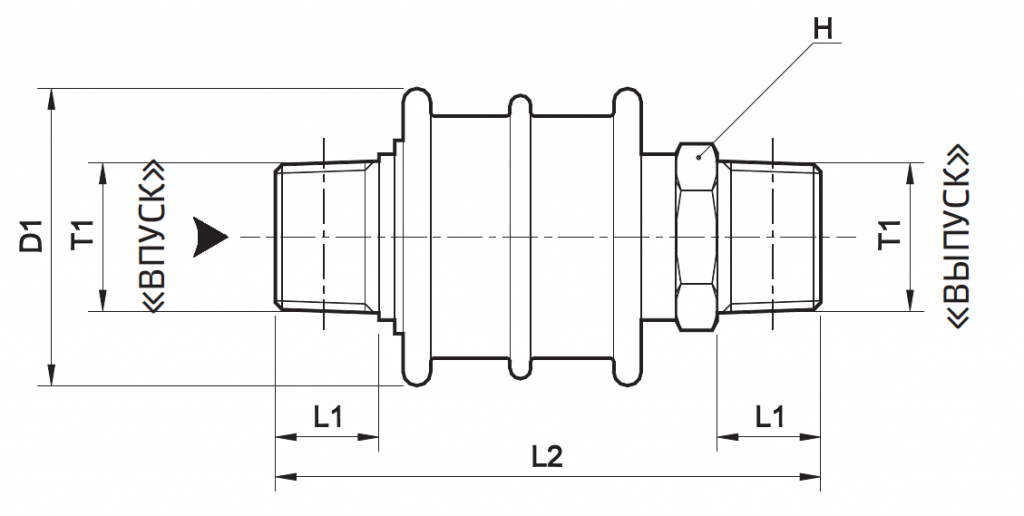

№ для заказа
T1
D1
L1
L2
H (A/F)
GS150
R1/8
31
8
57
17
GS151
R1/4
31
11
63
17
GS152
R3/8
43
12
74
27
GS153
R1/2
43
15
92
27
GS154
R3/4
50
18
109
32

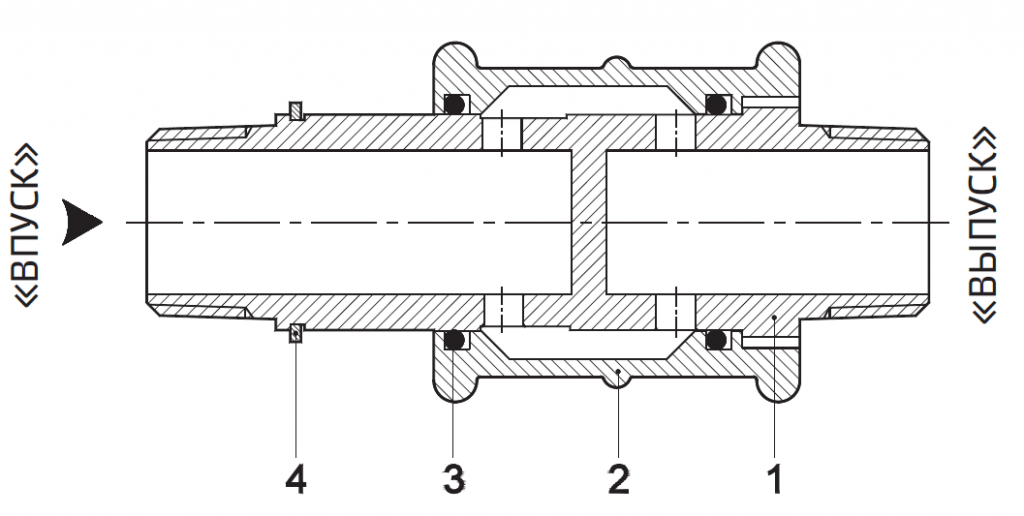

Перечень запасных частей
№
№ дет.
Наименование детали
№ для заказа
GS150
GS151
GS152
GS153
GS154
1
1
Корпус
—
—
—
—
—
2
1
Гильза
—
—
—
—
—
3
2
Уплотнительное кольцо
650114
650114
650302
650302
650303
4
1
Стопорное кольцо
—
—
—
—
—
Меры предосторожности
Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Используйте фторопластовую ленту с конической резьбой. Во время затяжки убедитесь, чтобы фторопластовая лента не попала в клапан.
№ для заказа
GS150
GS151
GS152
GS153
GS154
Размер
R1/8
R1/4
R3/8
R1/2
R3/4
Среда
Сжатый воздух, фильтрованный
Максимальное рабочее давление
10 бар
Температура окружающего воздуха / среды
5–60° С
Материалы конструкции
Латунь, алюминий, нитрил
Гаечный ключ, мм
5
7
11
13
20
Расход, л/мин@
500
1000
2800
4500
10000
Вес, кг
0,088
0,090
0,224
0,249
0,370
@ Давление на входе 6 бар и перепад давления 1 бар
