Отсечные клапаны из технополимера со сбросом HVC-G

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242
Tierre Group
ИТАЛИЯ

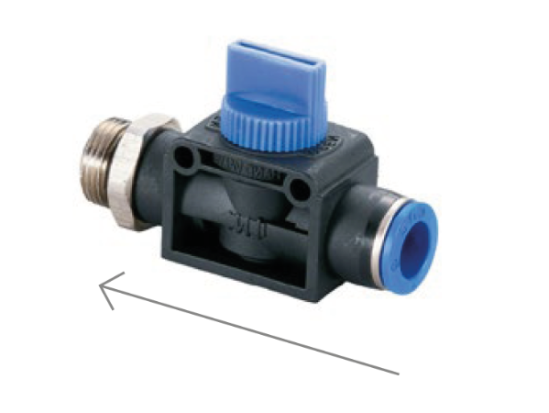

Отсечные клапаны из технополимера со сбросом HVC-G
Артикул товара: HVC-G
Добавить в лист запросов запросить в один клик Заказать звонок
Cохранить в PDF Распечатать

Ручной клапан с наружной трубной резьбой (BSPT) (поток от цанги к резьбовому соединению).

tsangovyy-fiting-2 (2).PNG
 0°C ÷ 60°C
tsangovyy-fiting-2 (1).PNG
 От 0 до 10 бар
Отрицательное давление: -750 мм рт. ст.
 Сжатый воздух
 Коническая трубная резьба (BSPT) по ISO 7 от R1/8" до R1/2" с тефлоновым покрытием
Цилиндрическая трубная резьба (BSPP) по ISO 228 с уплотнительным кольцом от G1/8" до G1/2"
tsangovyy-fiting-6 (2).PNG
 Полиамид, Полиуретан
tsangovyy-fiting-6 (1).PNG

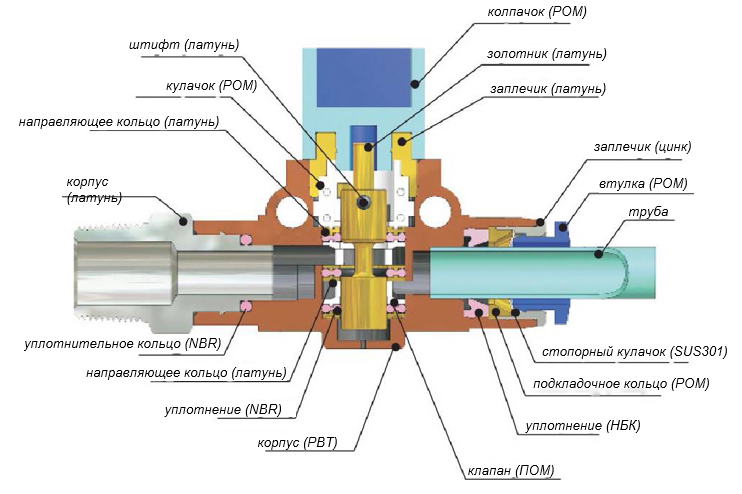

 Корпус: латунь никелированная и PBT
Блокирующий элемент: сталь марки сталь AISI 301
Уплотнения: NBR без кремния
Втулка: POM
Клапан: POM
 Изделия отвечают требованиям Директивы 2002/95/EC
 Изделия отвечают требованиям Директивы 2002/95/EC

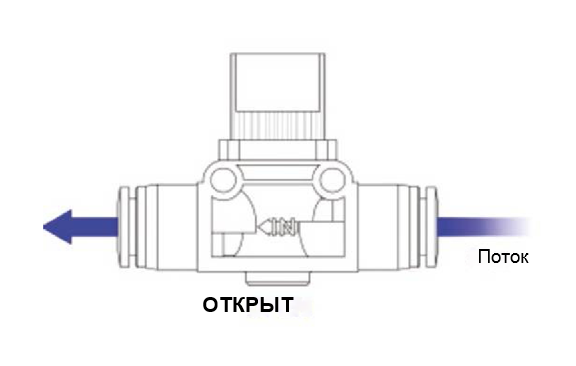

Поток

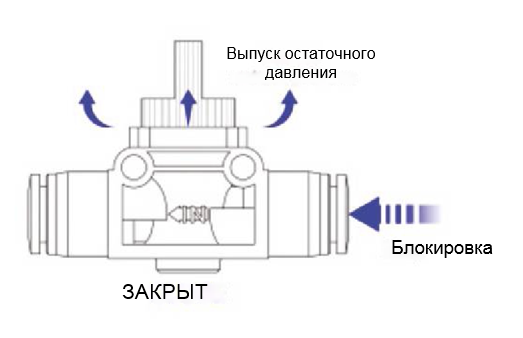

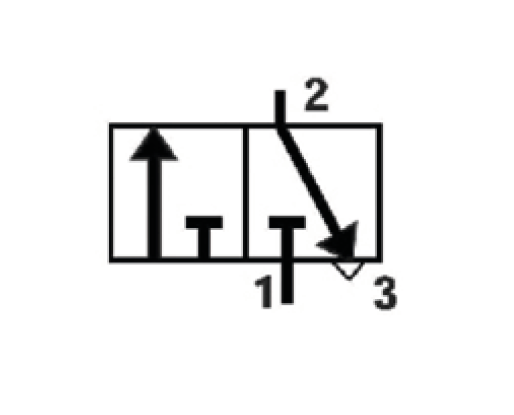

3/2-ходовые мини клапаны обеспечивают сброс остаточного напряжения и блокировку поступающего воздуха в отключенном состоянии.

otsechnye-klapany-iz-tekhnopolimera-so-sbrosom-2.PNGotsechnye-klapany-iz-tekhnopolimera-so-sbrosom-1.PNG

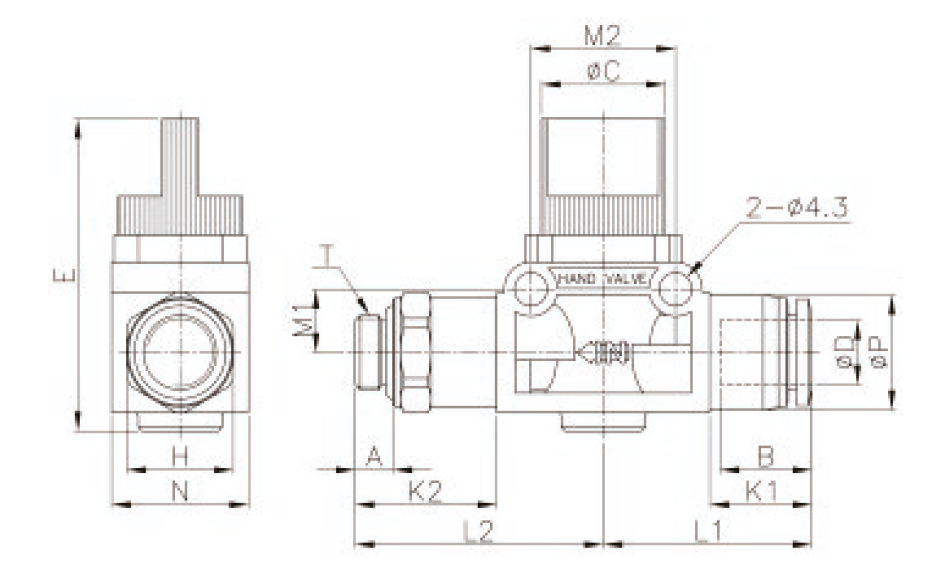

Код OD
 T
 ØP H ØC
 N
 E
 B
 A
 K1
 K2
 L1
 L2
 M1
 M2
 GR.
HVC06G01
 6 G1/8”
 12,5
 14
 16,3
 18,0
 40,3
 16,4
 5,0
 12,3
 18,6
 26,3
 32,6
 8,2
 19,0
 37
HVC06G02
 6 G1/4”
 12,5
 17
 16,3
 18,0
 40,3
 16,4
 6,5
 12,3
 20,6
 26,3
 34,6
 8,2
 19,0
 37
HVC06G03
 6 G3/8”
 12,5
 20
 16,3
 18,0
 40,3
 16,4
 6,5
 12,3
 20,1
 26,3
 34,1
 8,2
 19,0
 47
HVC08G01
 8 G1/8”
 14,8
 14
 16,3
 18,0
 40,3
 18,7
 5,0
 13,9
 18,6
 27,9
 32,6
 8,2
 19,0
 35
HVC08G02
 8 G1/4”
 14,8
 17
 16,3
 18,0
 40,3
 18,7
 6,5
 13,9
 20,6
 27,9
 34,6
 8,2
 19,0
 41
HVC08G03
 8 G3/8”
 14,8
 20
 16,3
 18,0
 40,3
 18,7
 6,5
 13,9
 20,1
 27,9
 34,1
 8,2
 19,0
 48
HVC10G02
 10 G1/4”
 17,5
 17
 19,3
 21,2
 40,5
 20,1
 6,5
 14,4
 19,0
 30,9
 35,5
 10,9
 24,0
 58
HVC10G03
 10 G3/8”
 17,5
 20 19,3
 21,2
 40,5
 20,1
 6,5
 14,4
 18,5
 30,9
 35,0
 10,9
 24,0
 61
HVC10G04
 10 G1/2”
 17,5
 24
 19,3
 21,2
 40,5
 20,1
 8,0
 14,4
 20,0
 30,9
 36,5 10,9
 24,0
 82
HVC12G02
 12 G1/4”
 20,5
 19
 19,3
 21,2
 40,5
 22,8
 6,5
 17,6
 20,6
 34,1
 37,1 10,9
 24,0
 69
HVC12G03
 12 G3/8”
 20,5
 20 19,3
 21,2
 40,5
 22,8
 6,5
 17,6
 20,1
 34,1
 36,6 10,9
 24,0
 68
HVC12G04
 12 G1/2”
 20,5
 24
 19,3
 21,2
 40,5
 22,8
 8,0
 17,6
 21,6
 34,1
 38,1
 10,9
 24,0
 76
