Крепление пневматических цилиндров Серия А23, А24

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать указанные ниже номера для заказа.

Диаметр поршня Ø	Монтаж на лапе*	Передний/задн. фланец*	Проушина*	Вилка*	Передняя/задн. цапфа*	Вилка со шкворнем*

32	ML1032	MF1032	MS1032	MD1032	MT1032	MK1032
40	ML1040	MF1040	MS1040	MD1040	MT1040	MK1040
50	ML1050	MF1050	MS1050	MD1050	MT1050	MK1050
63	ML1063	MF1063	MS1063	MD1063	MT1063	MK1063
80	ML1080	MF1080	MS1080	MD1080	MT0080	MK1080
100	ML1100	MF1100	MS1100	MD1100	MT0100	MK1100
125	ML1125	MF1125	MS1125	MD1125	MT0125	MK1125

* Поставляется в комплекте с 4 винтами.

Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру.

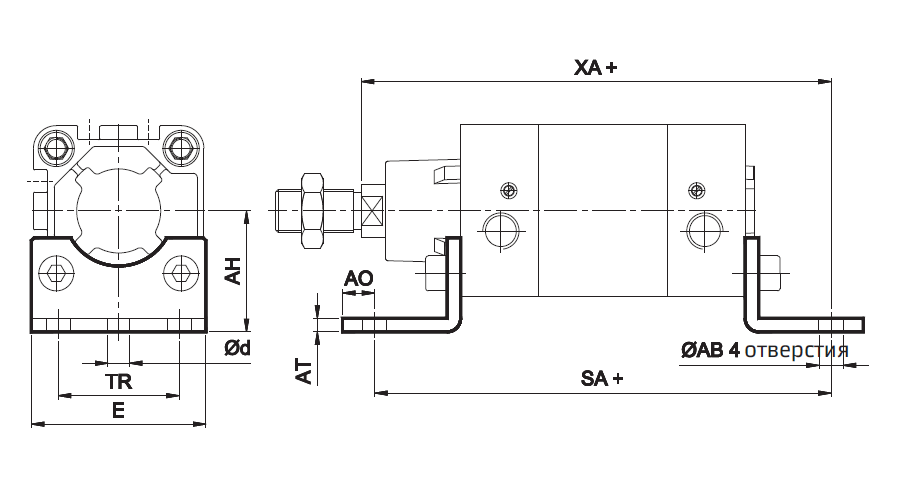

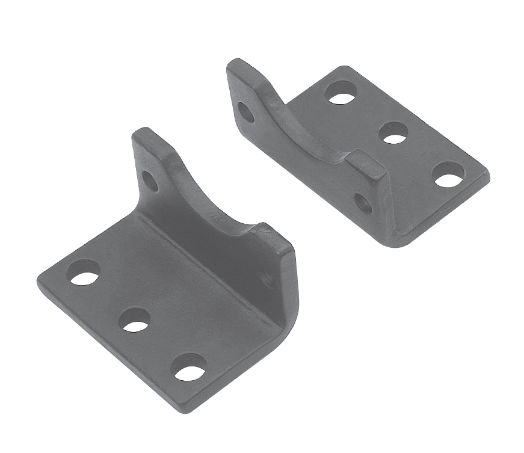

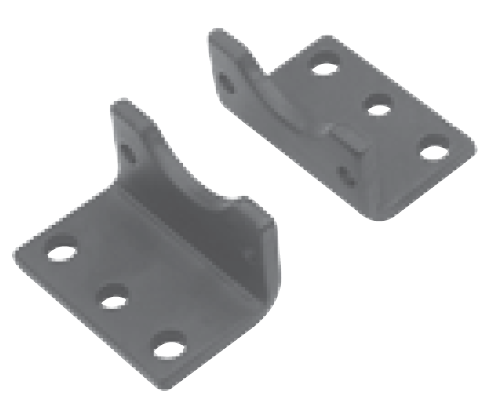

Монтаж на лапах

+ Добавить ход

Диаметр поршня Ø	TR ±0,3	AB H14	AH Js15	AO макс.	AT	E	d*	SA	Доп.	XA	Доп.	Рекомен. размер болта	Код для заказа
32	32	7	32	8	4	46	5,8	142	±1,25	144	±1,25	M6	ML1032
40	36	10	36	10	4	52	7,8	161		163		M8	ML1040
50	45	10	45	12	5	65	7,8	170		175		M8	ML1050
63	50	10	50	12	5	75	7,8	185	±1,6	190	±1,5	M8	ML1063
80	63	12	63	17	6	95	9,8	210		215		M10	ML1080
100	75	14,5	71	19	6	115	11,8	220		230		M12	ML1100
125	90	16,5	90	17	8	140	11,8	250	±2	270	±2	M12	ML1125

* Подходит для рассверловки

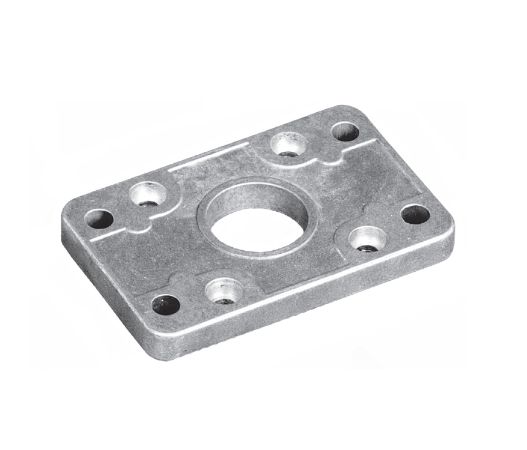

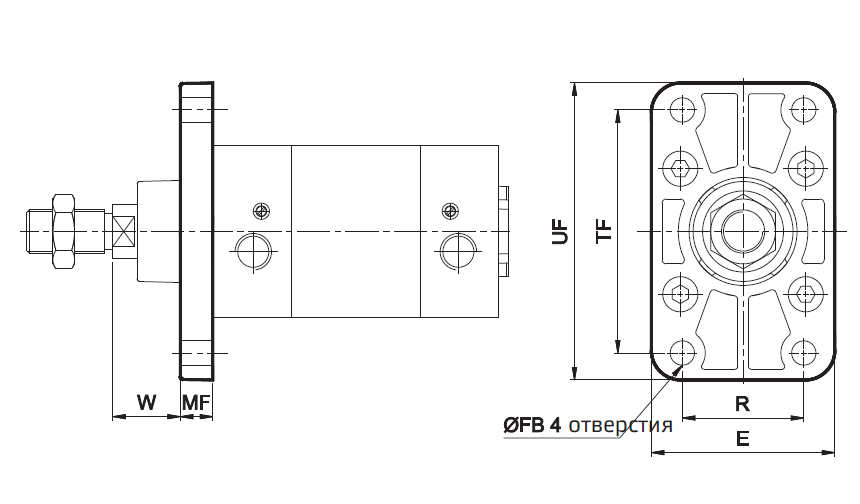

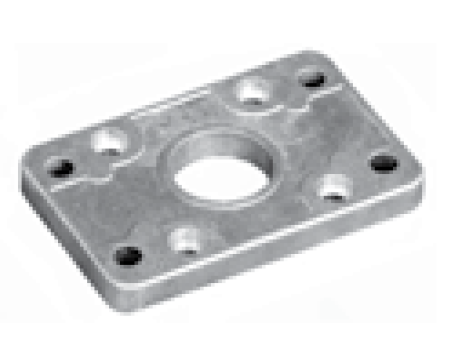

Передний фланец

+ Добавить ход

Диаметр поршня Ø	TF ±0,3	R ±0,3	FB H13	MF	UF	E	W	Доп.	Рекомендованный размер болта	Код для заказа
32	64	32	7	10	80	50	16	±1,5	M6	MF1032
40	72	36	9	10	90	55	20		M8	MF1040
50	90	45	9	12	110	68	25		M8	MF1050
63	100	50	9	12	125	78	25	±1,8	M8	MF1063
80	126	63	12	16	155	100	30		M10	MF1080
100	150	75	14	16	185	120	35		M12	MF1100
125	180	90	16	20	211	141	45	±2,5	M12	MF1125

* Подходит для рассверловки

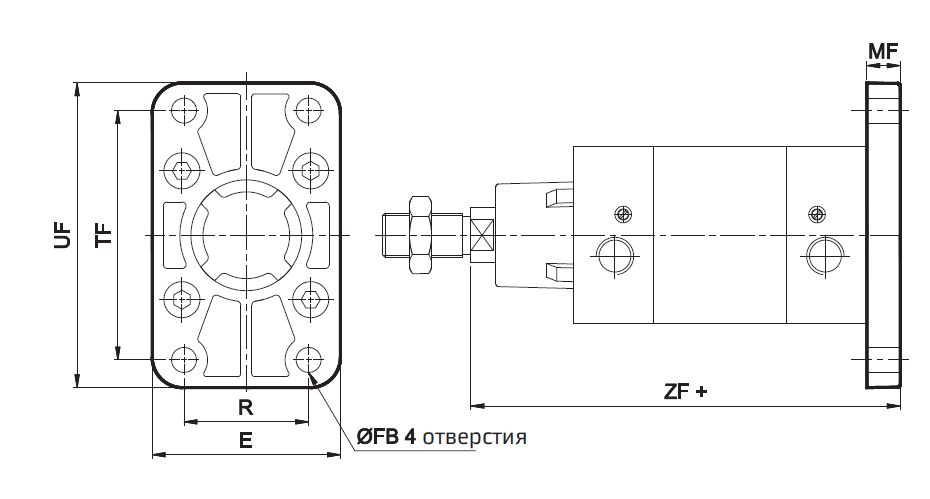

Задний фланец

+ Добавить ход

Диаметр поршня Ø	TF ±0,3	R ±0,3	FB H13	MF	UF	E	ZF	Доп	Рекомен. размер болта	Код для заказа
32	64	32	7	10	80	50	130	±1,25	M6	MF1032
40	72	36	9	10	90	55	145		M8	MF1040
50	90	45	9	12	110	68	155		M8	MF1050
63	100	50	9	12	125	78	170	±1,5	M8	MF1063
80	126	63	12	16	155	100	190		M10	MF1080
100	150	75	14	16	185	120	205		M12	MF1100
125	180	90	16	20	211	141	425	±2	M12	MF1125

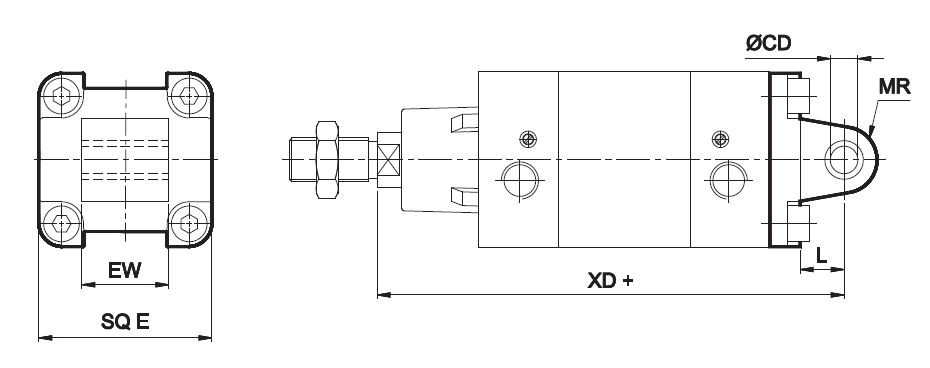

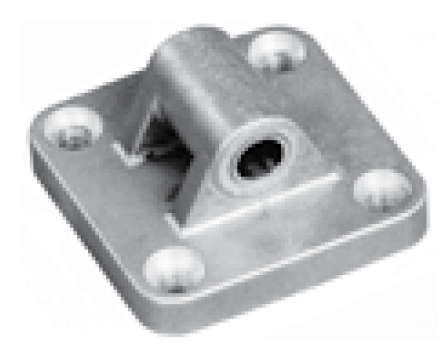

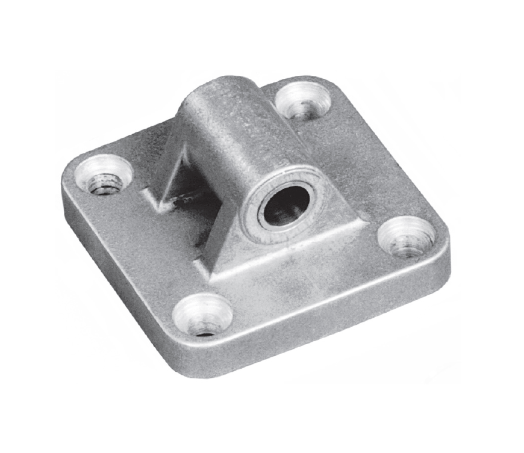

Проушина

+ Добавить ход

Диаметр поршня Ø	CD H9	EW	Доп.	L	MR	E макс.	XD	Доп.	Код для заказа
32	10	26	-0.2 -0.6	12	11	45	142	±1,25	MS1032
40	12	28		15	13	51	160		MS1040
50	12	32		15	13	64	170		MS1050
63	16	40		20	17	74	190	±1,5	MS1063
80	16	50		20	17	94	210		MS1080
100	20	60		25	21	111	230		MS1100
125	25	70	-0,5 -1,2	30	26	140	275	±1,5	MS1125

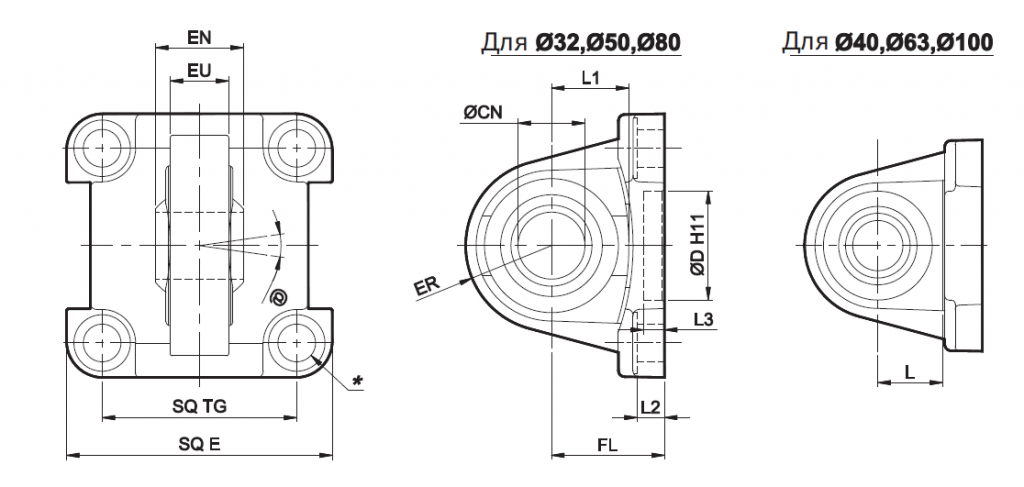

Проушина со сферическим шарниром

Диам. поршня Ø	CN H7	EN	EU	L	L1	ER макс.	SQ E	SQ TG	L2	FL	ØD H11	L3 мин.	@	Рекомен. размер болта*	Код для заказа
32	10	14	10,5		13,5	15,5	44,5	32,5	5,5	22	30	4,5	±4°	M6x20	MG1032
40	12	16	12	15,5		17,5	50,5	38	5,5	25	35			M6x20	MG1040
50	21	21	15		19 мин.	20,5	63,5	46,5	6,5	27	40			M8x20	MG1050
63	21	21	15	19 мин.		22,5	73,5	56,5	6,5	32	45			M8x20	MG1063
80	20	25	18		24 мин.	27,5	93,5	72	10	36	45			M10x25	MG1080
100	20	25	18	24 мин.		29,5	110,5	89	10	41	55			M10x25	MG1100

* В комплекте с 4 винтами

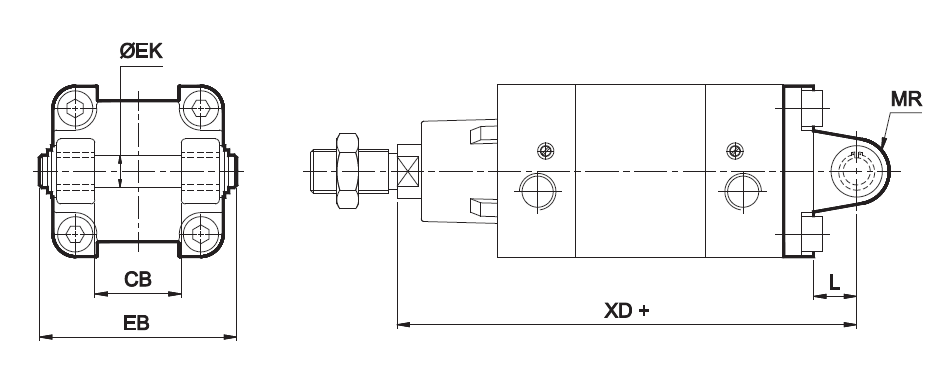

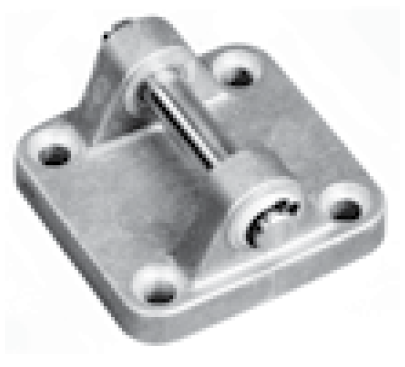

Задняя вилка

+ Добавить ход

Диам.поршня Ø	EK e8	CB H14	L	MR	EB макс.	XD	Доп.	Код для заказа
32	10	26	12	11	56	142	±1,25	MD1032
40	12	28	15	13	65	160		MD1040
50	12	32	15	13	73	170		MD1050
63	16	40	20	17	86	190	±1,5	MD1063
80	16	50	20	17	106	210		MD1080
100	20	60	25	21	129	230		MD1100
125	25	70	30	26	148	275	±2	MD1125

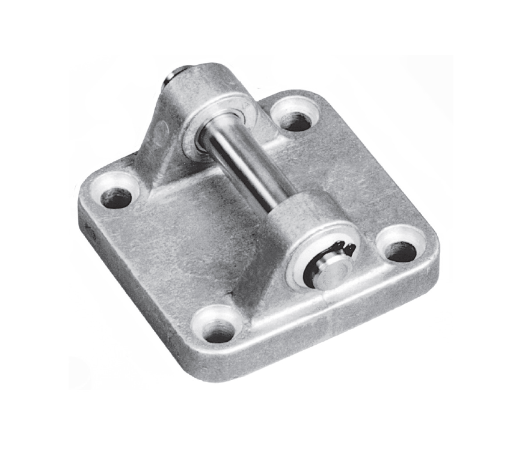

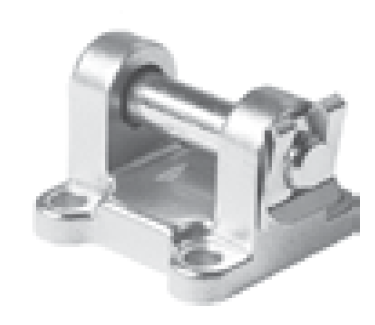

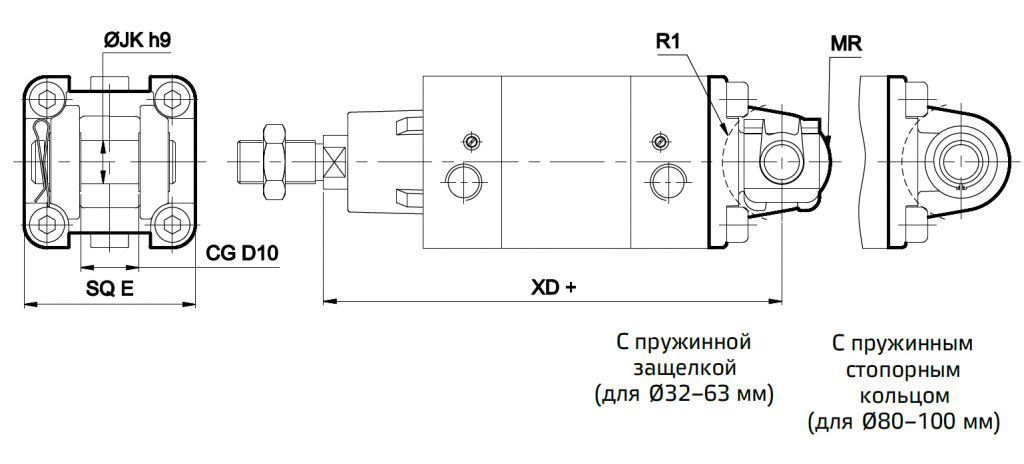

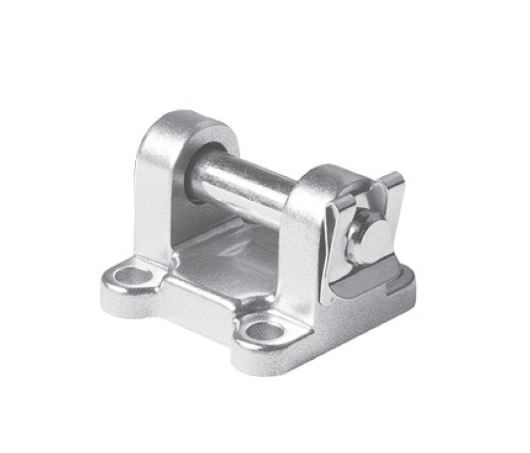

Задняя вилка со шкворнем

+ Добавить ход

Диам. поршня Ø	JK h9	CG D10	R1	MR макс.	SQ E	XD	Доп.	Код для заказа
32	10	14	17	11	45	142	±1,25	MK1032
40	12	16	20	13	51	160		MK1040
50	12	21	22	18	64	170		MK1050
63	16	21	25	18	74	190	±1,6	MK1063
80	20	25	30	22	94	210		MK1080
100	20	25	32	22	111	230		MK1100
125	30	37	42	30	136	275	±2	MK1125

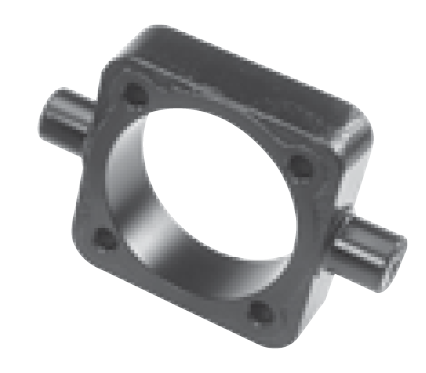

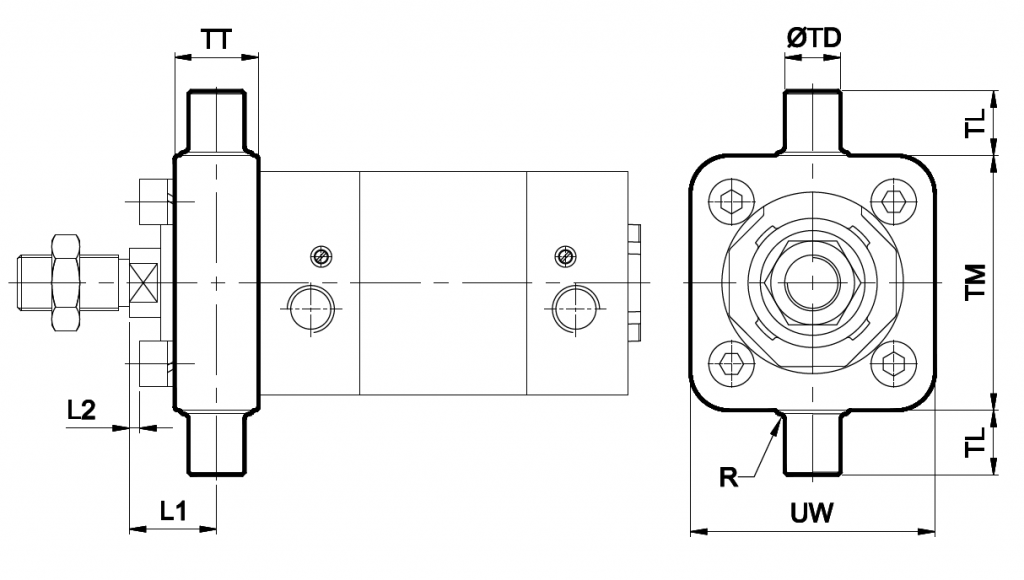

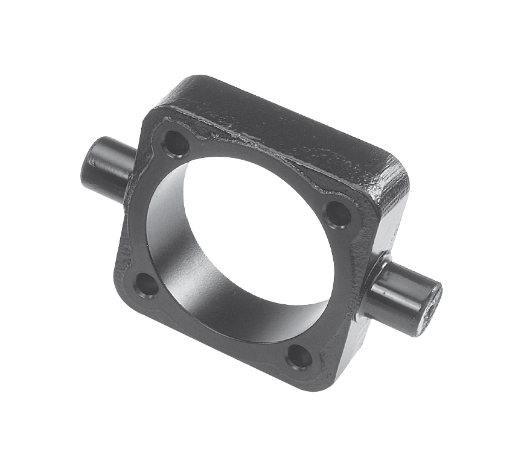

Передняя цапфа

+ Добавить ход

Диам.поршня Ø	TD e9	TL h14	TM h14	UW	TT	R	L1	Доп.	L2 прибл.	Код для заказа
32	12	12	50	48	16	1	18	±1,25	2	MT1032
40	16	16	63	55	22	1,5	19		0	MT1040
50	16	16	75	70	24	1,6	25		3	MT1050
63	20	20	90	86	28	1,6	23	±1,5	-1	MT1063
80	20	20	110	110	32	1,6	30		1,8	MT0080
100	25	20	132	135	40	2	31		-1,2	MT0100
125	25	25	160	155	44	2	43	±2	6,5	MT1125

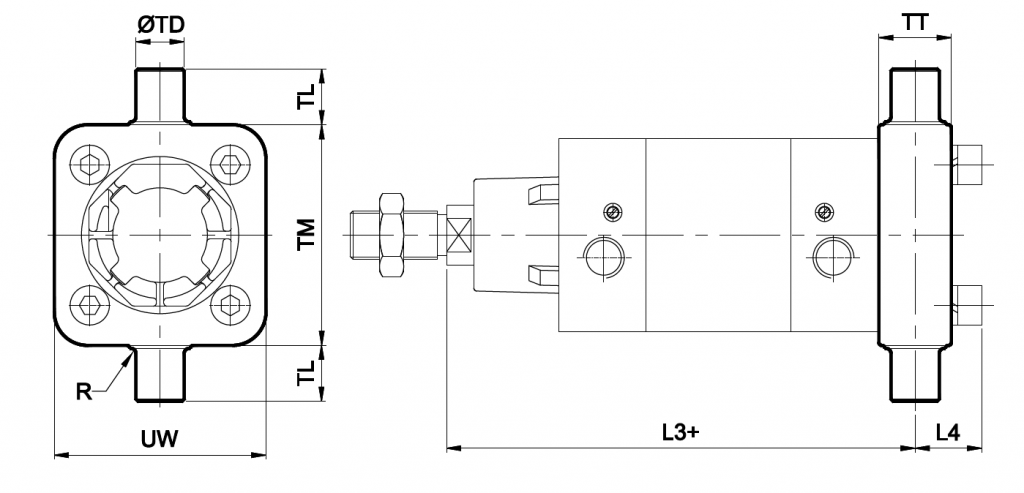

Задняя цапфа

+ Добавить ход

Диам.поршня Ø	TD e9	TL h14	TM h14	UW	TT	R	L3	Доп.	L4 прибл.	Код для заказа
32	12	12	50	48	16	1	128	±1,5	16	MT1032
40	16	16	63	55	22	1,5	146		19	MT1040
50	16	16	75	70	24	1,6	25		22	MT1050
63	20	20	90	86	28	1,6	23	±1,8	24	MT1063
80	20	20	110	110	32	1,6	30		29	MT0080
100	25	25	132	135	40	2	31		33	MT0100
125	25	25	160	155	44	2	43	±2,5	36,5	MT1125

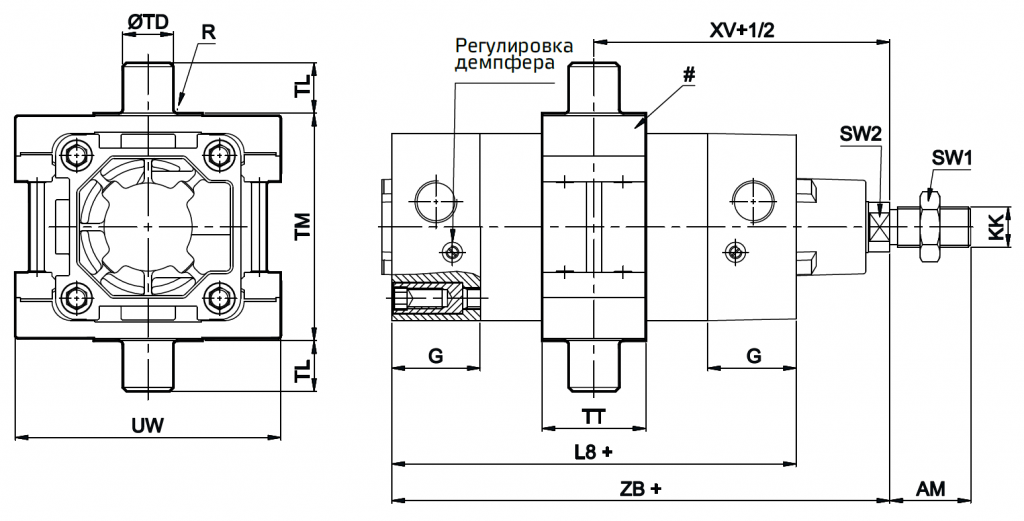

Регулируемая цапфа

+ Добавить ход

Диам. поршня Ø	TD e9	TL h14	TM h14	UW	TT	R	L8	Доп.	ZB	Доп.	G	KK	AM	SW1	SW2	#	XV+ 1/2	Код для заказа
32	12	12	50	66	30	1	94	±0,6	120	±1	25,5	M10x1,25	22	17	10	3	73	MT3032
40	16	16	63	75	32	1,6	105	±0,6	135	±1	29	M12x1,25	24	19	13	4,5	82,5	MT3040
50	16	16	75	95	34	1,6	106	±0,7	143	±1,1	29	M16x1,5	32	24	16	4,5	90	MT3050
63	20	20	90	105	41	1,6	121	±0,8	158		35	M16x1,5	32	24	16	10	97,5	MT3063
80	20	20	110	126	44	1,6	128		174		35	M20x1,5	40	30	21	10	110	MT3080
100	25	25	132	148	49	2	138		189		38,5	M20x1,5	40	30	21	22	120	MT3100

# При затягивании использовать требуемый момент затяжки (см. ст олбец в таблице)

Дополнительные принадлежности для пневмоцилиндров серии A23, A24

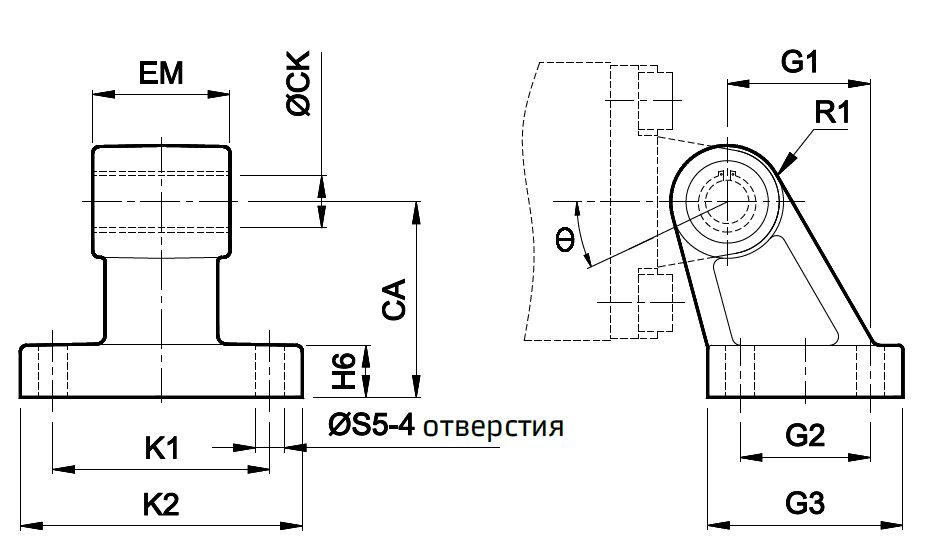

Опора угловая

+ Добавить ход

Диаметр поршня Ø	K1 Js14	G2 Js14	S5 H13	CA Js15	CK H9	EM	Доп.	G1 Js14	H6	R1 макс.	K2	G3	Θ°	Рекомен. размер болта	Код для заказа @
32	38	18	6,6	32	10	26	+0,2 -0,6	21	8	10	51	31	10	M6	ML1032
40	41	22	6,6	36	12	28		24	10	11	54	35	15	M6	ML1040
50	50	30	9	45	12	32		33	12	13	65	45	15	M8	ML1050
63	52	35	9	50	16	40		37	12	15	67	50	15	M8	ML1063
80	66	40	11	63	16	50		47	14	15	86	60	15	M10	ML1080
100	76	50	11	71	20	60		55	15	19	96	70	15	M10	ML1100
125	94	60	14	90	25	70	-0,5 -1,5	70 ±0	20	23,5	124	90		M12	ML1125

* Подходит для рассверловки

Опора угловая со сферическим шарниром

+ Добавить ход

Диаметр поршня Ø	K1 Js14	G2 Js14	S5 H13	CH Js15	CN H7	EU макс.	G1 Js14	H6	ER макс.	K2 макс.	G3	EN -0,1	L5	Код для заказа@
32	38	18	6,6	32	10	10,5	21	10	16	51	31	14	1	AB1032
40	41	22	6,6	36	12	12	24	10	18	54	35	16	1	AB1040
50	50	30	9	45	16	15	33	12	21	65	45	21	1	AB1050
63	52	35	9	50	16	15	37	12	23	67	50	21	1	AB1063
80	66	40	11	63	20	18	47	14	28	86	60	25	2	AB1080
100	76	50	11	71	20	18	55	15	30	96	70	25	2	AB1100

@ Подходит для цилиндра задней вилкой

Опора угловая со сферическим шарниром

+ Добавить ход

Диаметр поршня Ø	K1 Js14	G2 Js14	S5 H13	CH Js15	CN H7	EU макс.	G1 Js14	H6	ER макс.	K2	G3	EN -0,1	L5	H1 макс.	Код для заказа @
125	94	60	14	90	30	25	70	20	40	124	90	37	2	50	AB1125

@ Подходит для цилиндра с вилкой со штифтом

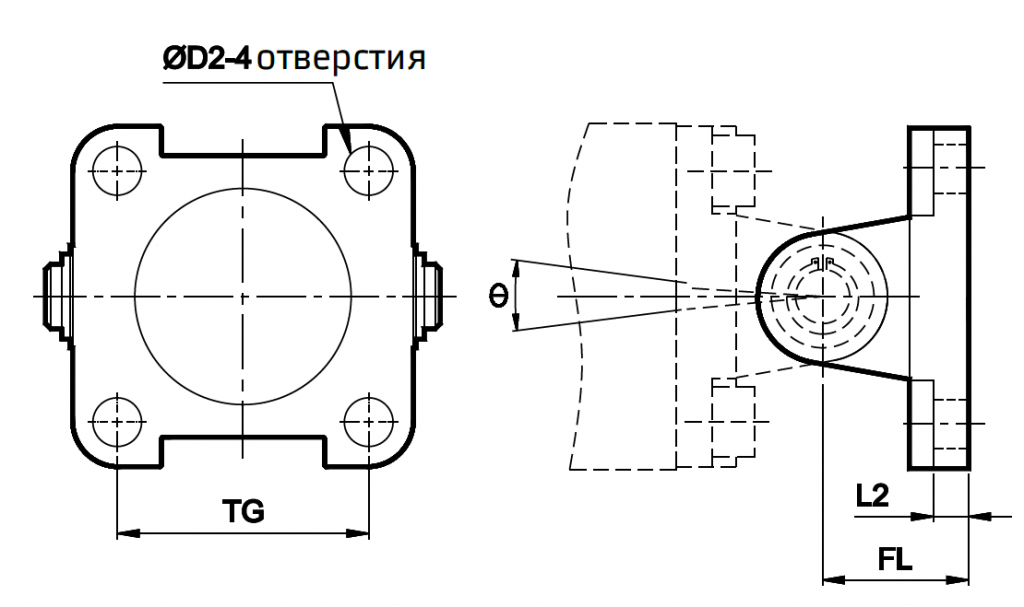

Кронштейн для настенного монтажа

+ Добавить ход

Диаметр поршня Ø	TG	D2	L2	FL	Θ°	Рекомендованный размер болта	Код для заказа @	Код для заказа #
32	32,5		12	11	45	M6	AV1032	AW1032
40	38		15	13	51	M6	AV1040	AW1040
50	46,5		15	13	64	M8	AV1050	AW1050
63	56,5		20	17	74	M8	AV1063	AW1063
80	72		20	17	94	M10	AV1080	AW1080
100	89		25	21	111	M10	AV1100	AW1100
125	110		30	26	140	M12	AV0125	AW0125

@ Подходит для цилиндра с проушиной
# Подходит для цилиндра с задней вилкой

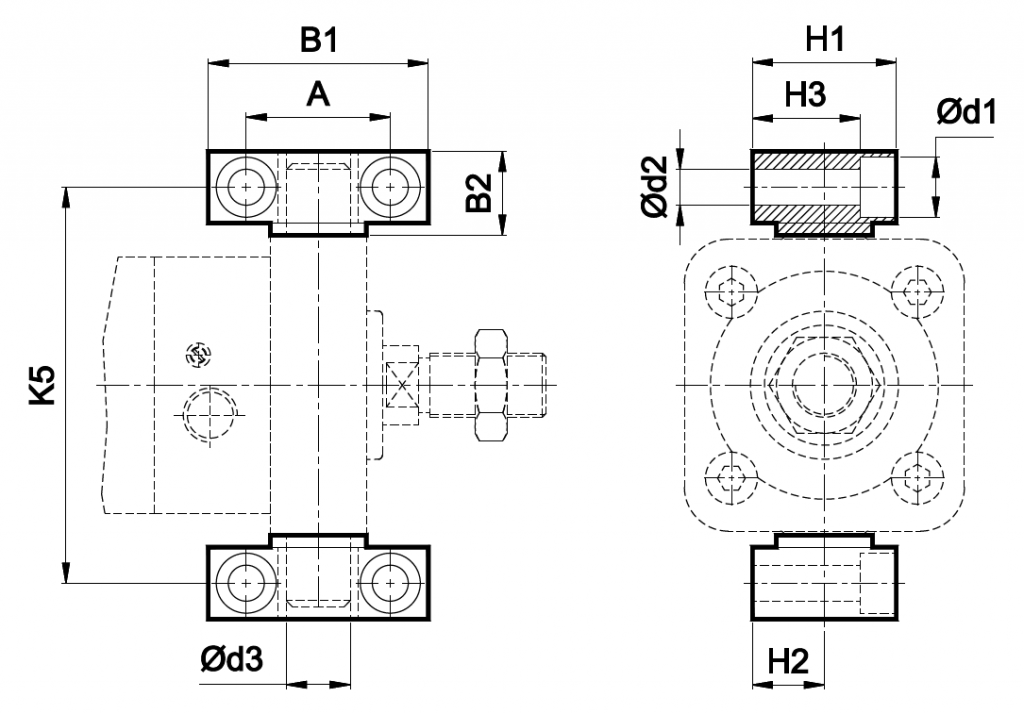

Кронштейн цапфы

Диам. поршня Ø	B1	B2	А	d1	d2 H13	d3 H9	H1	H2	H13	K5 Js14	Код для заказа
32	46	18	32 ±0,2	11	6,6	12	30	15 ±0,1	23	71	AT032
40	55	21	36 ±0,2	15	9	16	36	18 ±0,1	27	89	AT040
50	55	21	36 ±0,2	15	9	16	36	18 ±0,1	27	99	AT040
63	65	21	42 ±0,2	16,5	11	20	40	20 ±0,1	29	116	AT063
80	65	23	42 ±0,2	16,5	11	20	40	20 ±0,1	29	136	AT063
100	75	28,5	50 ±0,2	20	14	25	50	25 ±0,1	37	164	AT100
125	75	28,5	50 ±0,2	20	14	25	50	25 ±0,1	37	192	AT100

* В комплекте с 4 винтами

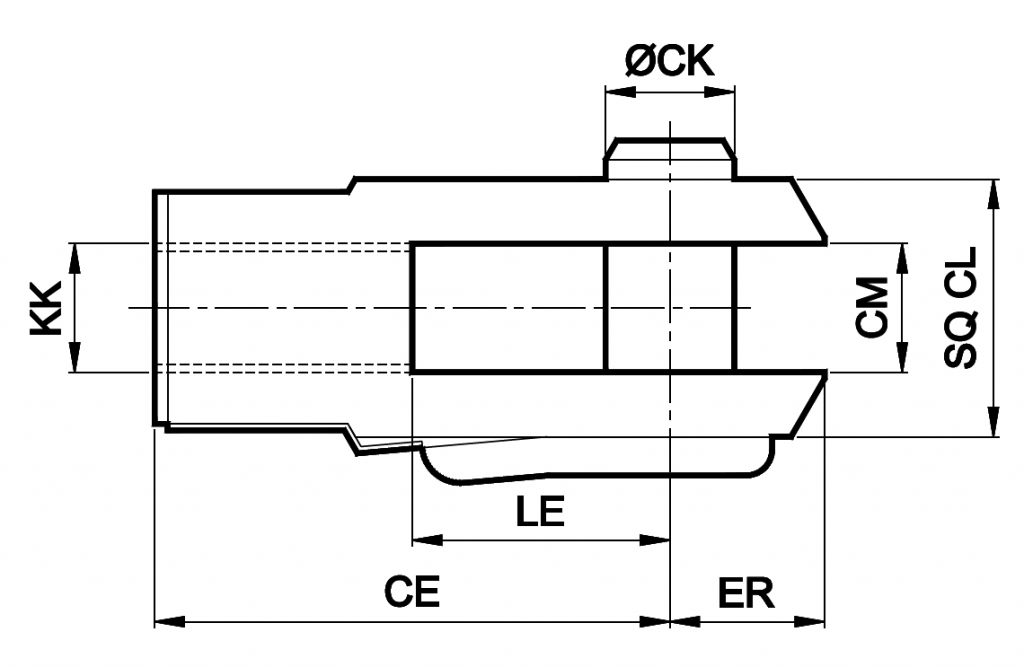

Вилка штока (ISO 8140)

Диаметр поршня Ø	KK	CE	CK f 8	СМ B12	LE	ER макс.	CL	Код для заказа
32	M10x1,25	40	10	10	20	16	20	AF010
40	M12x1,25	48	12	12	24	19	24	AF012
50/60	M16x1,5	64	16	16	32	25	32	AF016
80/100	M20x1,5	80	20	20	40	32	40	AF020
125	M27x2	110	30	30	55	45	55	AF030

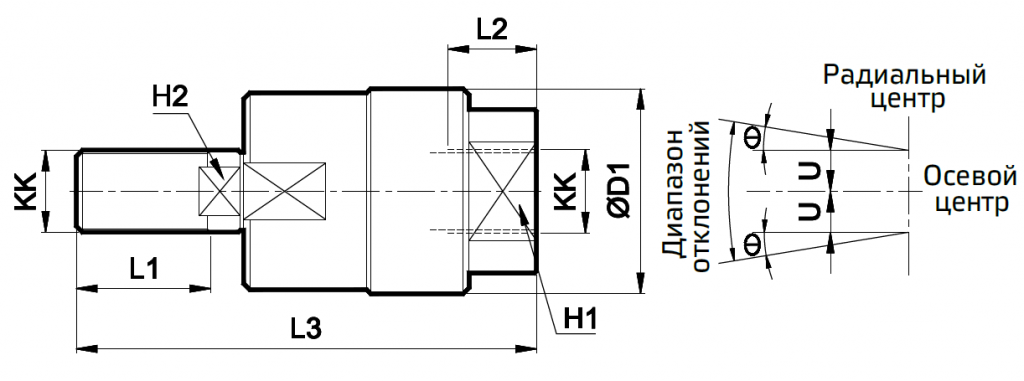

Позиционер штока

Диам. поршня Ø	KK	L1	L2	L3	H1	H2	D1	U	Θ°	Код для заказа
32	M10x1,25	20	14	65	17	8	28	0,75	5	AR010
40	M12x1,25	22	18	75	19	10	32	1	5	AR012
50/63	M16x1,5	25	22	91	27	13	41	1	5	AR016
80/100	M20x1,5	30	28	112	32	16	50	1,5	5	AR020

Вилка штока со сферическим шарниром (ISO 8139)

Диам. поршня Ø	KK	CN H9	T	EN h12	CE	LE мин.	ER макс.	AX	SW	Z	Код для заказа
32	M10x1,25	10	10,5	14	43	15	14	20	17	13°	AP010
40	M12x1,25	12	12	16	50	17	16	22	19	13°	AP012
50/63	M16x1,5	16	15	21	64	22	21	28	22	15°	AP016
80/100	M20x1,5	20	18	25	77	26	25	33	30/32		AP020
125	M27x2	30	25	37	110	36	35	51	41		AP027

Документация

Скачивание файлов доступно только авторизованным пользователям

Pnevmaticheskiy tsilindr Seriya A23, A24.pdf 1.552 Мб
