Удлиненный угловой фитинг с наружной трубной резьбой (BSPT).
Температура зависит от используемого шланга, поэтому ее значения определяются в соответствии с характеристиками шланга.
NBR -20°C ÷+100°C
VITON -15°C ÷ +200°C
До 60 бар
Давление зависит от используемого шланга, поэтому его значения определяются в соответствии с характеристиками шланга.
Сжатый воздух, вода и жидкости, совместимые с конструкционными материалами
Коническая) трубная резьба (BSPT) по ISO 7 от R1/8" до R1"
Цилиндрическая трубная резьба (BSPP) по ISO 228 от G1/8" до G3/4" Метрическая резьба M5 и M6
Корпус: никелированная латунь UNI EN 12164 CW 614N и UNI EN 12164 CW 617N
Уплотнительное кольцо: NBR или VITON
Возможна поставка под заказ и с минимальной партией для фитингов из желтой латуни
Изделия отвечают требованиям Директивы 2002/95/EC
Изделия отвечают требованиям Директивы 2011/65/EU
Диаметры «Ёлочки»
ØD
Ø 4,5 mm
Ø 6 mm
Ø 7 mm
Ø 8 mm
Ø 9 mm
Ø10 mm
Ø 12 mm
Ø 14 mm
Ø 17 mm
Ø 18 mm
Ø 20 mm
ØB (mm)
5,0 mm
6,15 mm
7,15 mm
8,15 mm
9,20 mm
10,20 mm
12,20 mm
14,25 mm
17,30 mm
18,50 mm
20,60 mm

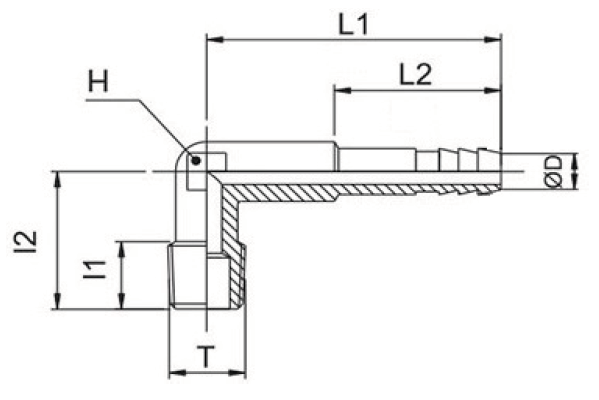

Код
T
ØD
I1
I2
L1
L2
H
GR.
1172TR186325
R1/8”
6
11,0
22,0
32,5
14,0
9
18,0
1172TR18638
R1/8”
6
8,0
18,5
38,0
22,0
8
14,0
1172TR146325
R1/4”
6
11,0
23,0
32,5
14,0
9
20,0
1172TR187325
R1/8”
7
11,0
22,0
32,5
14,0
9
16,0
1172TR18738
R1/8”
7
8,0
18,5
38,0
22,0
8
14,0
1172TR147325
R1/4”
7
8,0
23,0
32,5
14,0
9
20,0
