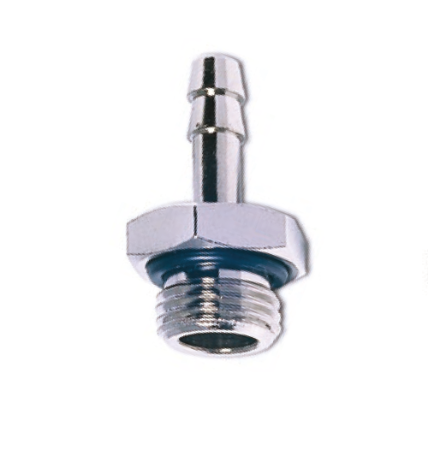

Фитинги с наружной трубной (BSPP) и метрической резьбой с уплотнительным кольцом.
Температура зависит от используемого шланга, поэтому ее значения определяются в соответствии с характеристиками шланга.
NBR -20°C ÷+100°C
VITON -15°C ÷ +200°C
До 60 бар
Давление зависит от используемого шланга, поэтому его значения определяются в соответствии с характеристиками шланга.
Сжатый воздух, вода и жидкости, совместимые с конструкционными материалами
Коническая) трубная резьба (BSPT) по ISO 7 от R1/8" до R1"
Цилиндрическая трубная резьба (BSPP) по ISO 228 от G1/8" до G3/4" Метрическая резьба M5 и M6
Корпус: никелированная латунь UNI EN 12164 CW 614N и UNI EN 12164 CW 617N
Уплотнительное кольцо: NBR или VITON
Возможна поставка под заказ и с минимальной партией для фитингов из желтой латуни
Изделия отвечают требованиям Директивы 2002/95/EC
Изделия отвечают требованиям Директивы 2011/65/EU
Диаметры «Ёлочки»
ØD
Ø 4,5 mm
Ø 6 mm
Ø 7 mm
Ø 8 mm
Ø 9 mm
Ø10 mm
Ø 12 mm
Ø 14 mm
Ø 17 mm
Ø 18 mm
Ø 20 mm
ØB (mm)
5,0 mm
6,15 mm
7,15 mm
8,15 mm
9,20 mm
10,20 mm
12,20 mm
14,25 mm
17,30 mm
18,50 mm
20,60 mm

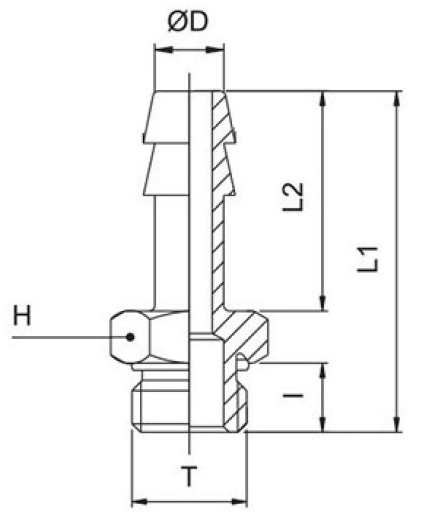

Код
T
ØD
I
L1
L2
H
GR.
1167TRM545
M5
4,5
4,5
23,0
15,0
8
6,0
1167TR186
G1/8”
6
6,5
30,0
19,0
14
10,0
1167TR146
G1/4”
6
8,0
32,0
19,0
17
16,0
1167TR187
G1/8”
7
6,5
30,0
19,0
14
10,0
1167TR147
G1/4”
7
8,0
32,0
19,0
17
16,0
1167TR188
G1/8”
8
6,5
30,0
19,0
14
12,0
1167TR148
G1/4”
8
8,0
32,0
19,0
17
17,0
1167TR189
G1/8”
9
6,5
30,0
19,0
14
14,0
1167TR149
G1/4”
9
8,0
32,0
19,0
17
16,0
1167TR389
G3/8”
9
9,0
33,0
19,0
20
22,0
1167TR1412
G1/4”
12
8,0
33,0
20,0
17
18,0
1167TR3812
G3/8”
12
9,0
34,0
20,0
20
24,0
1167TR1212
G1/2”
12
10,0
35,5
20,0
24
35,0
1167TR3817
G3/8”
17
9,0
38,0
24,0
20
30,0
1167TR1217
G1/2”
17
10,0
39,5
24,0
24
42,0
