Фильтр с металлической колбой Серия F1M

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Janatics Pneumatic

Индия

Добавить в лист запросов запросить в один клик Заказать звонок

Cохранить в PDF

Распечатать

Описание
Технические характеристики

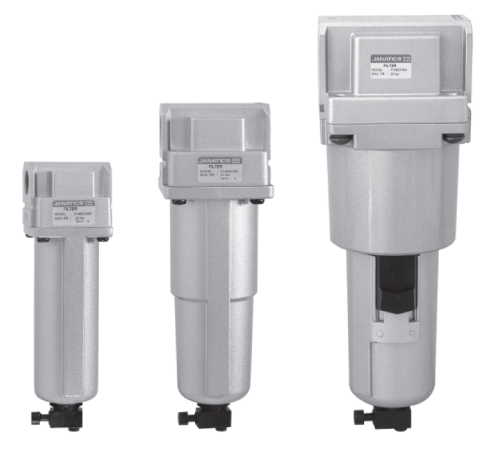

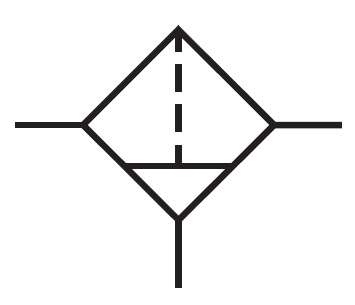

Фильтр с металлической колбой — 1/4, 3/8, 1/2, 3/4, 1 дюйм

Особенности

Для более высокого диапазона давления, выше 10 бар.
Подходит для модульного монтажа.
Алюминиевая колба, байонетного типа (только 3/4 и 1 дюйм).
Ручной слив нажимного типа для удобства работы.
Также подходит для внутреннего автоматического слива.
Бронзовый фильтрующий элемент.

Применение

Фильтры данного типа используются для химикатов, красок, в фармацевтической, литейной промышленностях и т. д.

Меры предосторожности

Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой

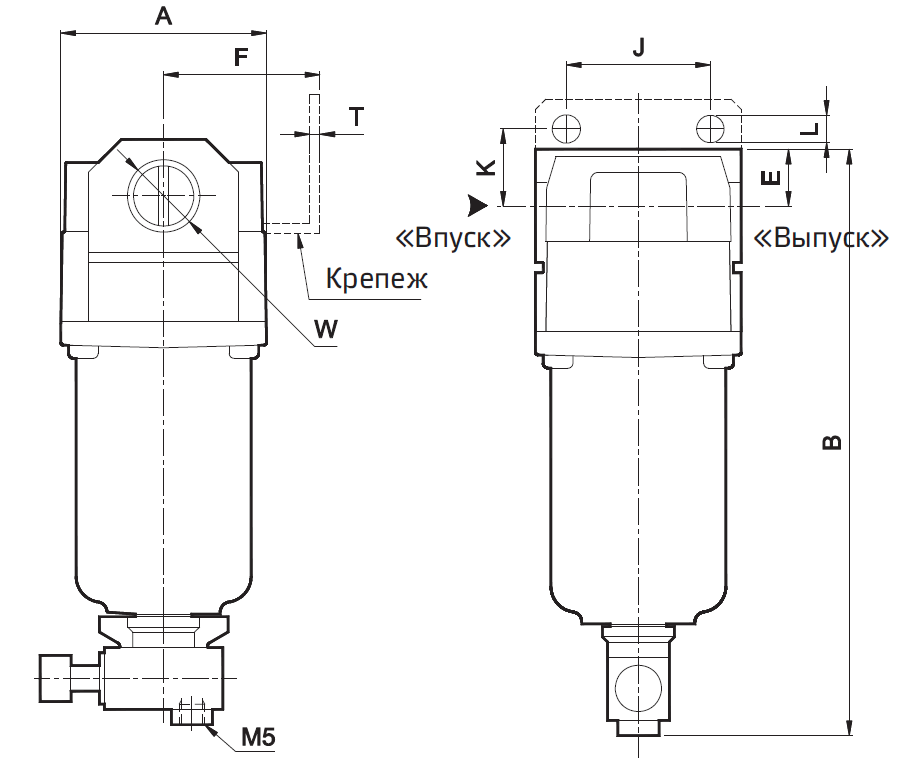

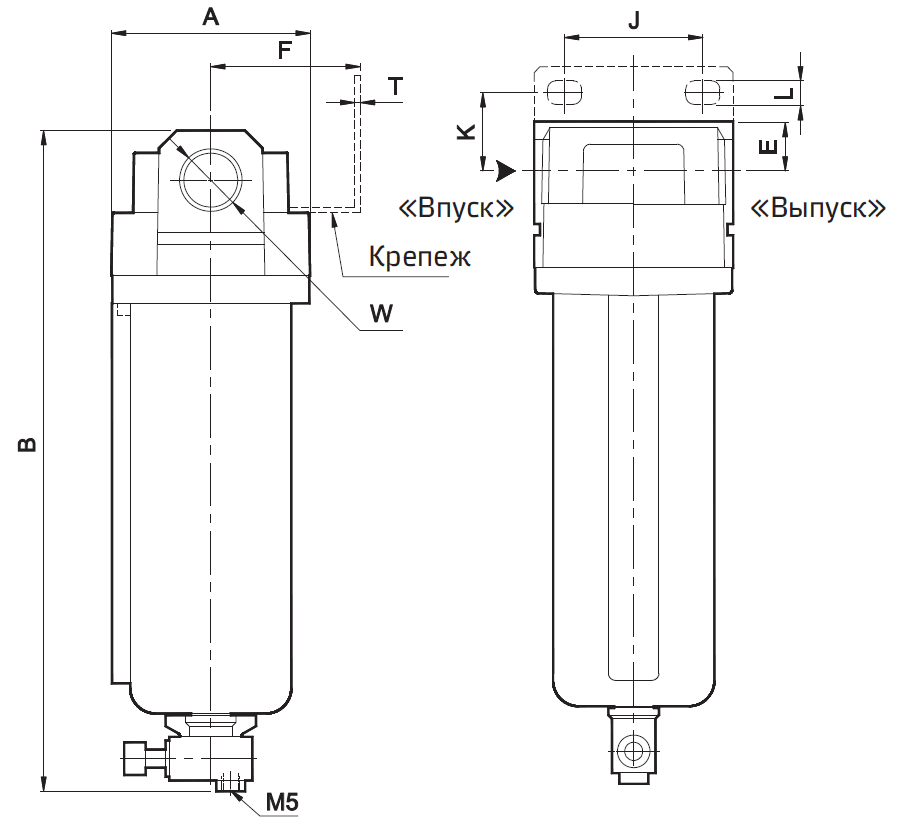

Модель F13…M

Модель F14…M и F15…M

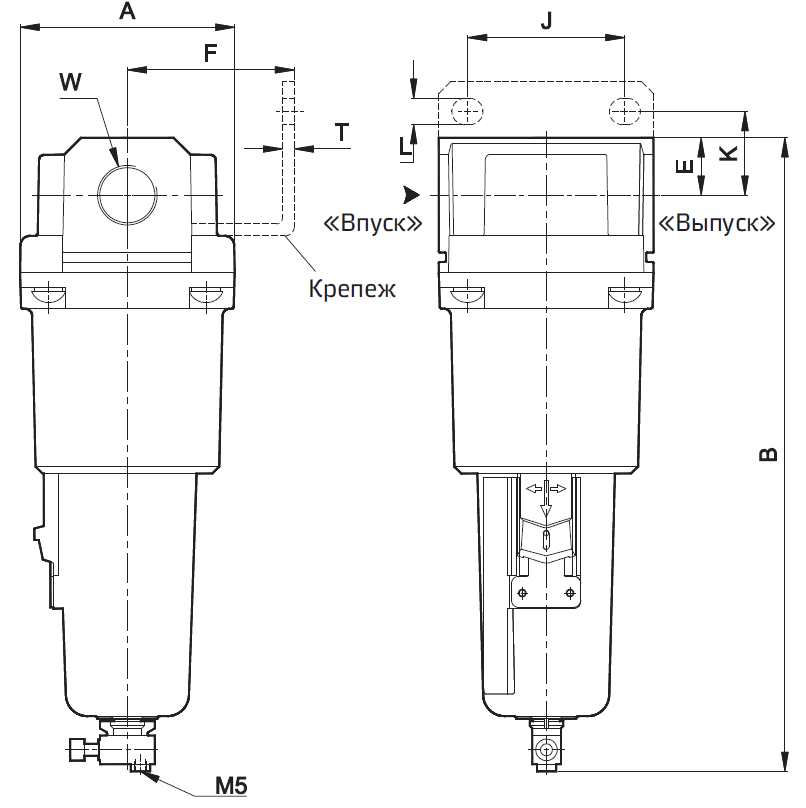

Модель F17…M

Модель	W	A	B	E	K	F	J	L	T
F13…M	G1/4	SQ 40	115	11	15	30	28	5,5	2
F14…M	G3/8	SQ 55	188	14	25	40	40	6,5	2
F15…M	G1/2	SQ 70	244	18	25	50	55	8,5	2
F17…M	G3/4	SQ 90	265	24	35	70	66	11	5
F17…M	G1	SQ 90	265	24	35	70	66	11	5

Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

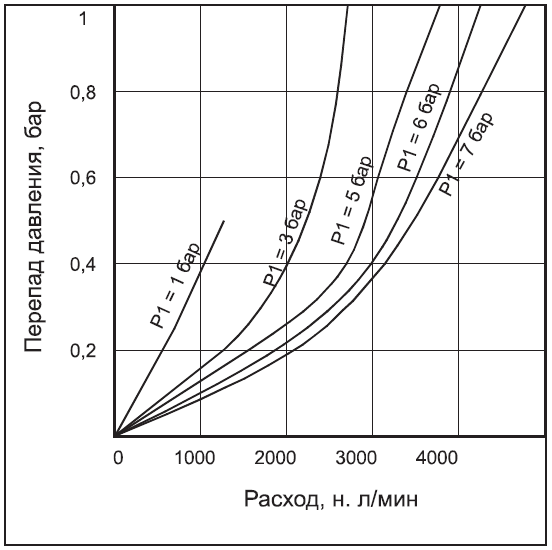

Графики расхода

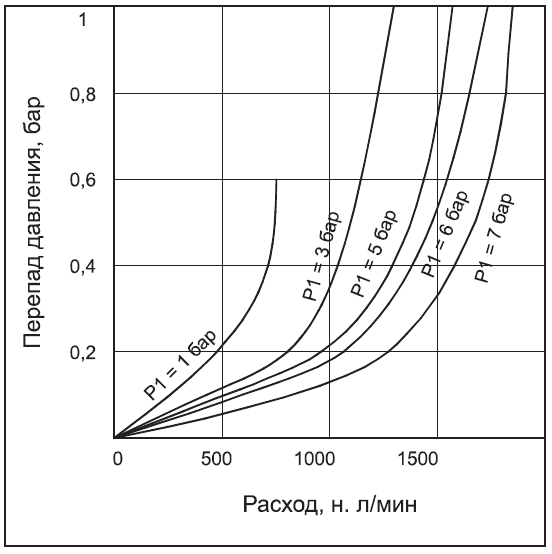

ФИЛЬТР 1/4 дюйма	ФИЛЬТР 3/8 дюйма

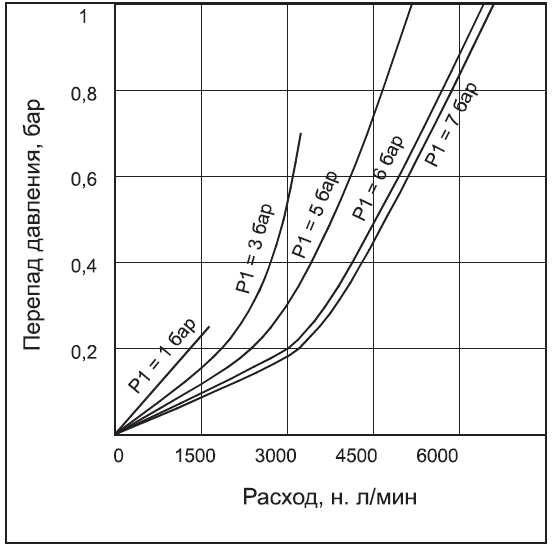

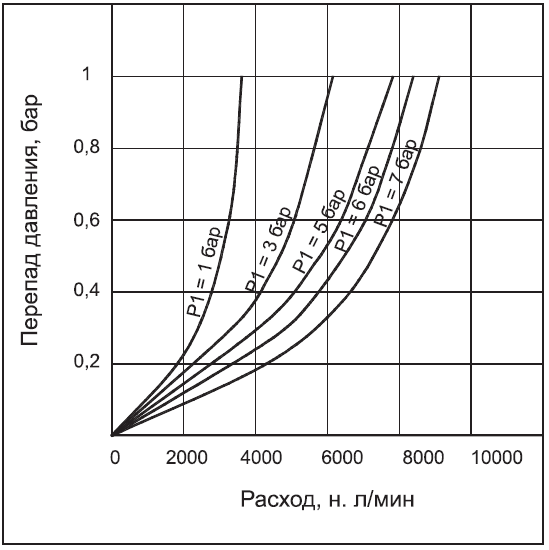

ФИЛЬТР 1/2 дюйма	ФИЛЬТР 3/4 дюйма

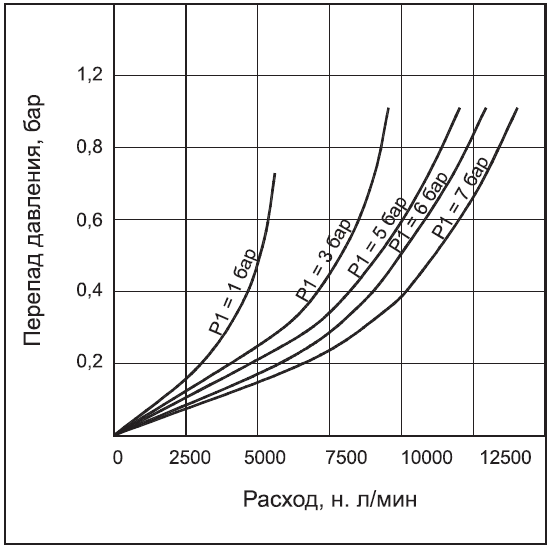

ФИЛЬТР 1 дюйм

Графики расхода только для фильтраций 40 мкм.

Порядок заказа


Размер корпуса и отверстия		Фильтрация в мкм		Металлическая колба		Устройство слива
361 462 563 764 765	G1/4 G3/8 G1/2 G3/4 G1	0 1 2 3 4 5	— 1 — 5 — 25 — 40 (стандартное исполнение) — 50 —100	M	Без индикатора уровня	M А*	Ручной слив (стандартный) Автоматический слив

* Автоматический слив — только модели G3/8 G1/2, G3/4 и G1/2

Пример заказа:

фильтр — размер 3/8 (с отверстием 3/8 дюйма) на 50 мкм с металлической колбой с автоматическим сливом
— № заказа: F14624-MA.
При заказе фильтра 3/8 дюйма с металлической колбой будет поставлена наша стандартная модель F14623-MM на 40 мкм.

Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру

Модель	F13…M	F14…M	F15…M	F17…M	F17…M
Среда	Сжатый воздух
Размер отверстия	G1/4	G3/8	G1/8	G3/4	G1
Расход (л/мин) @	800	2250	3500	5000	6500
Максимальное давление подачи (бар)	20
Температура окружающего воздуха /среды	5–50° C
Фильтрация# (мкм)	1, 5, 25, 40 (стандартная), 50, 100
Ёмкость колбы (мл) (при максимальном уровне конденсата)	9	64	90	165	165
Материал колбы	Алюминий
Монтаж	Вертикальный (как на изображении)
Материалы конструкции	Алюминий, бронза, сталь, ацеталь, нержавеющая сталь, нитрил
Опциональные принадлежности *	Крепление, комплект модульного монтажа
Вес (кг)	0,20	0,45	0,85	1,47	1,43

@ Давление подачи 6 бар, перепад давления ∆p = 0,3 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
