Переносные координатно-измерительные машины (КИМ) Kreon Ace, Kreon Baces предназначены для измерений геометрических размеров, отклонений формы и взаимного расположения поверхностей деталей сложной формы (лекал, шаблонов, моделей пресс-форм, кулачков, турбинных лопаток, аэродинамических профилей и т. д.)

Конструктивно КИМ состоят из шарнирно соединенных между собой частей (колен), смонтированных на специальных монтажных основаниях, противовеса, компьютерного блока управления и источника питания.

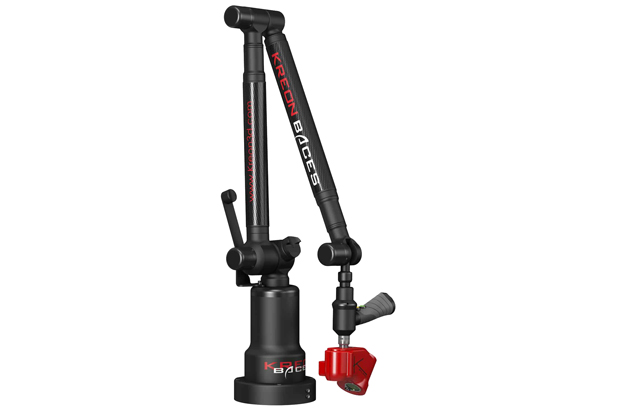

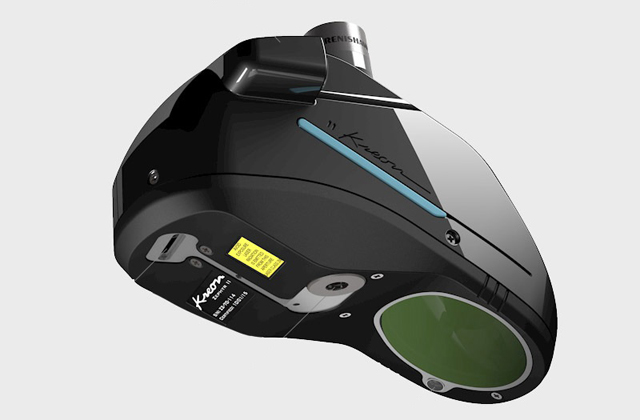

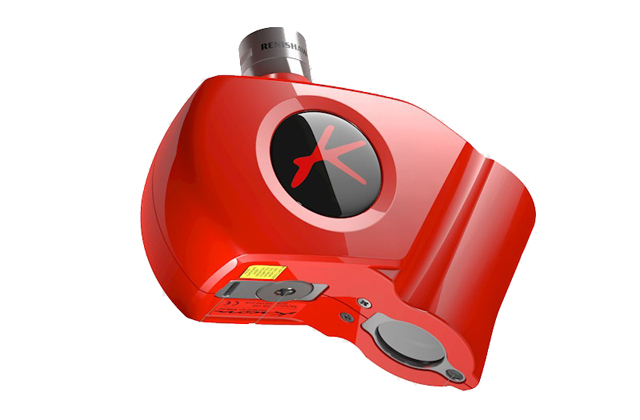

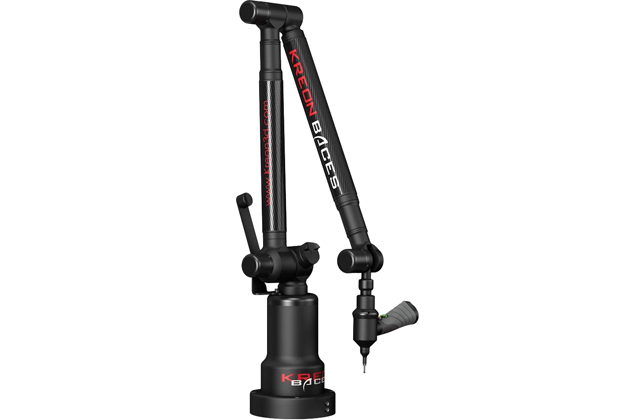

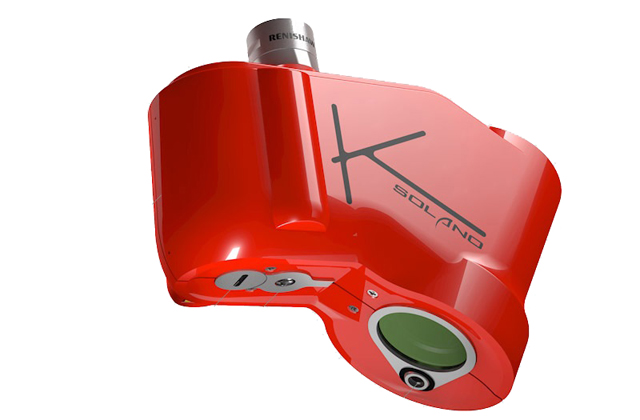

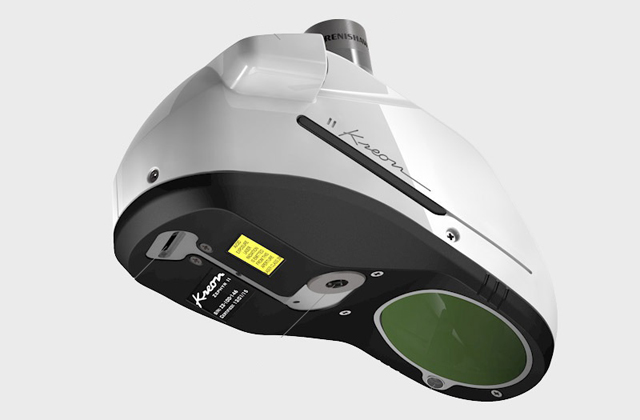

Принцип действия машин основан на измерении координат с помощью датчиков углового положения. В качестве контактных измерительных головок используются головки с набором щупов разного диаметра и формы фирмы Renishaw. Для бесконтактных измерений применяются лазерные сканеры моделей Solano lite, Solano, Solano blue, Zephyr II, Zephyr II blue, Skyline.

Каждая из модификаций машин имеет две конфигурации: 6-осевую и 7-осевую. 6-осевые в основном используются для контактных измерений, 7-осевые — для работы с лазерными сканерами.

Обе модели имеют температурную компенсацию. Работают в ручном режиме.

Лазерные сканеры моделей Solano Lite, Solano, Solano Blue, Zephyr II, Zephyr II blue, Skyline отличаются как конструктивным исполнением, так и техническими характеристиками. Лазерные сканеры моделей Solano Lite, Solano, Zephyr II могут использоваться только при измерении матовых поверхностей, сканеры Solano blue, Zephyr II blue и Skyline предназначены для измерений и матовых, и отражающих поверхностей.

При использовании контактных датчиков определяется координата центра сферы щупа при касании измеряемой поверхности.

При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Базой для определения координат точек служит ширина окна сканирования и фокусное расстояние, величины которых различны для разных моделей.

На основе полученных координат точек с помощью программного обеспечения рассчитываются геометрические размеры, параметры отклонения формы и взаимного расположения поверхностей детали.

Метрологические характеристики машин Kreon Baces, 6 осей

Модель		Серия 100				Серия 200
Модель		Baces 7-M100	Baces 7-G100	Baces 7-XG100	Baces 7-XL100	Baces 7-M200	Baces 7-G200	Baces 7-XG200	Baces 7-XL200
Диапазон измерений линейных размеров (диаметр), м		2,00	3,20	4,20	4,60	2,60	3,20	4,20	4,60
Контактный датчик	Пределы допускаемой абсолютной погрешности измерений координат точки, мм	0,028	0,045	0,070	0,092	0,040	0,068	0,098	0,120
Контактный датчик	Пределы допускаемой абсолютной объемной погрешности измерений, мм	0,044	0,064	0,083	0,120	0,065	0,095	0,210	0,350
Масса, не более, кг		10,1	11,3	11,5	11,7	10,1	11,3	11,5	11,7

Метрологические характеристики машин Kreon Baces, 7 осей

Модель			Серия 100				Серия 200
Модель			Baces 7-M100	Baces 7-G100	Baces 7-XG100	Baces 7-XL100	Baces 7-M200	Baces 7-G200	Baces 7-XG200	Baces 7-XL200
Диапазон измерений Линейных размеров (диаметр), м			2,60	3,20	4,20	4,60	2,60	3,20	4,20	4,60
Контактный датчик	Пределы допускаемой абсолютной погрешности измерений координат точки, мм		0,035	0,058	0,084	0,108	0,050	0,076	0,112	0,136
Контактный датчик	Пределы допускаемой абсолютной объемной погрешности измерений, мм		0,052	0,077	0.110	0,139	0,080	0,100	0,230	0,370
Сканеры	Пределы допускаемой абсолютной объемной погрешности измерений, мм
	Baces + Solano Lite	_					0,100	0,130	0,260	0,400
	Baces + Solano	0,075		0,095	0,132	0,153
	ACE + Solano blue	0,070		0,091
	ACE + Zephyr II	0,062		0,087
	ACE + Zephyr II blue	0,057		0,082
Масса, не более, кг		10,6		10,8	11,0	11,2	10,6	10,8	11,0	11,2

Документация

Скачивание файлов доступно только авторизованным пользователям

Описание типа Kreon.pdf 0.532 Мб
