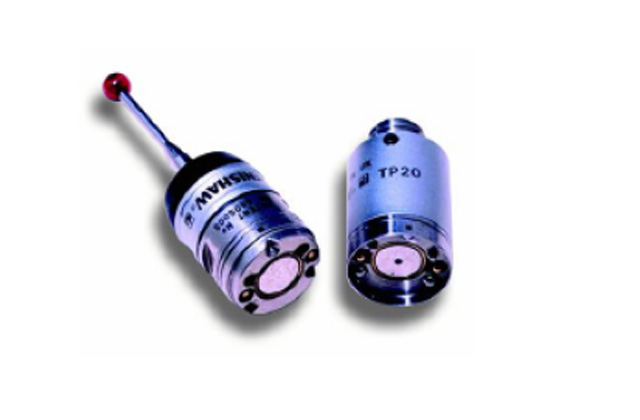

SPARK GAGE с контактным датчиком TP20

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Способ установки: резьбовое соединение M8
Используемый интерфейс: стандартный интерфейс для датчиков касания
Направления измерений: ±X, ±Y, +Z; ±X, ±Y, ±Z (только 6W)
Допустимое отклонение (перебег) в XY
Модуль с низким усилием (LF): ±0.60 µm (±0.000023 in)

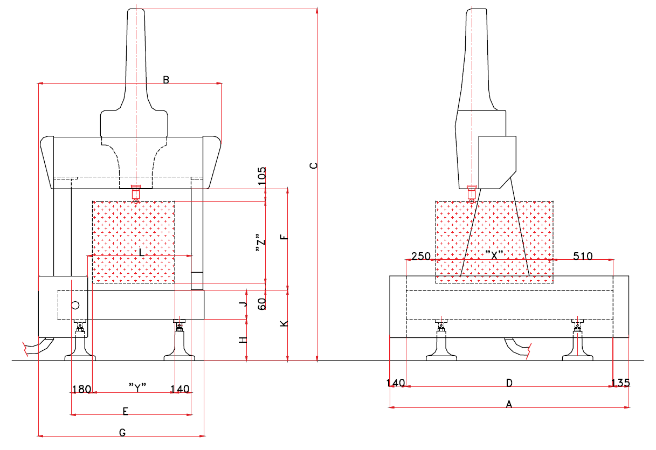

SPARK GAGE	Диапазон измерений, мм			Рабочая зона, мм			Габаритные размеры, мм			Другие размеры, мм					Масса гранитного стола, кг	Масса измеряемой детали (не более), кг	Погрешность
SPARK GAGE	Х ось	Y ось	Z ось	D	L	F	A	B	C	E	F	G	H	J	Масса гранитного стола, кг	Масса измеряемой детали (не более), кг	MPEe	MPEp
06.05.05	600	500	500	1180	672	701	1455	1252	2575	774	700	1115	480	220	1040	800	2,5+2,2*L/1000	2,5
10.07.05	1000	700	500	1760	887	665	2035	1555	2575	1020	665	1410	480	250	2060	1900	2,5+2,2*L/1000	2,5
10.07.07	1000	700	700	1760	887	865	2035	1555	2975	1020	865	1410	480	250	2075	1900	2,5+2,5*L/1000	2,5
10.07.10	1000	700	1000	1760	887	1165	2035	1555	3575	1020	1165	1410	480	250	2100	1900	2,8+2,8*L/1000	2,8
12.10.05	1200	1000	500	1960	1187	665	2235	1855	2575	1320	665	1710	350	250	2760	3400	2,8+2,8*L/1000	2,8
12.10.07	1200	1000	700	1960	1187	865	2235	1855	2975	1320	865	1710	350	250	2775	3400	2,9+2,8*L/1000	3,1
12.10.10	1200	1000	1000	1960	1187	1165	2235	1855	3575	1320	1165	1710	350	250	2800	3400	3,1+3,2*L/1000	3,4
16.10.05	1600	1000	500	2360	1187	665	2635	1855	2650	1320	665	1710	350	300	3775	3400	2,8+2,8*L/1000	2,8
16.10.07	1600	1000	700	2360	1187	865	2635	1855	3050	1320	865	1710	350	300	3790	3400	2,9+2,8*L/1000	3,1
16.10.10	1600	1000	1000	2360	1187	1165	2635	1855	3650	1320	1165	1710	350	300	38156	3400	3,1+3,2*L/1000	3,4
20.10.07	2000	1000	700	2760	1187	865	3035	1855	3050	1320	865	1710	350	300	4360	4200	2,9+2,8*L/1000	3,1
20.10.10	2000	1000	1000	2760	1187	1165	3035	1855	3650	1320	1165	1710	350	300	4390	4200	3,1+3,2*L/1000	3,4
20.12.10	2000	1200	1000	2960	1387	1165	3035	2055	3650	1520	1165	1910	350	300	5215	4400	3,4+3,5*L/1000	3,5
30.10.10	3000	1000	1000	3760	1187	1165	4035	1855	3700	1320	1165	1710	350	380	7190	6100	3,1+3,2*L/1000	3,4
30.12.10	3000	1200	1000	3960	1387	1165	4035	2055	3700	1320	1165	1910	350	380	8450	6100	3,4+3,5*L/1000	3,5
30.15.10	3000	1500	1000	4200	1705	1165	4490	2445	3750	1847	1165	2250	350	400	10565	6100	3,6+4*L/1000	3,6
30.15.13	3000	1500	1350	4200	1705	1505	4490	2445	4100	1847	1515	2250	350	400	10720	6100	3,7+5*L/1000	3,7
40.20.15	4000	2000	1500	5500	2205	1665	5775	2945	4750	2320	1665	2750	350	400	16500	6100	3,7+5*L/1000	3,7

*Результаты тестирования КИМ SPARK с контактным датчиком TP20, согласно ISO10360-8:2013
