Координатно-измерительная машина серии WGT для измерения зубчатых колес

Добавить в лист запросов запросить в один клик Заказать звонок

Cохранить в PDF

Распечатать

Описание
Технические характеристики

WENZEL Group GmbH & Co. KG — одна из компаний-лидеров по производству координатно-измерительного оборудования.

Широкий спектр продукции WENZEL включает в себя универсальные координатно-измерительные машины и зубоизмерительные системы.

Основные заказчики компании работают в областях машиностроения, приборостроения, электроэнергетики, в автомобильной и аэрокосмической промышленности, приборостроения, электроэнергетики.

Компания WENZEL имеет торговые и сервисные представительства более чем в 50 странах мира и обеспечивает рабочими местами около 600 человек.

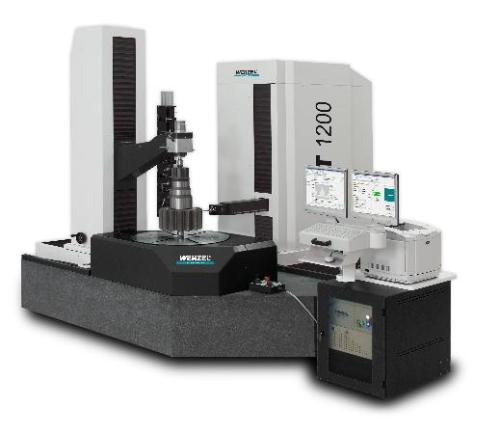

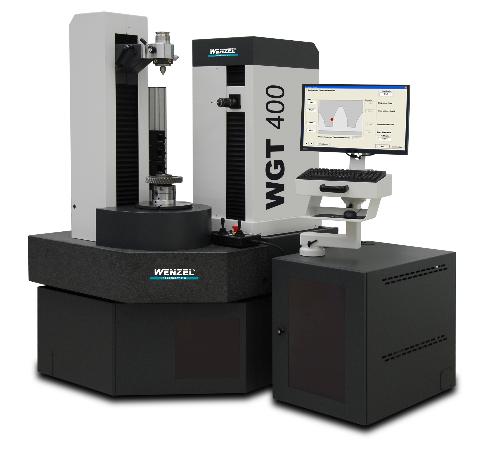

WGT 400 / 600 / 1000 — 1500

Данная серия машин для измерения зубчатых колес с системой датчиков сканирования и встроенным поворотным столом отлично подходит для измерения типовых зубчатых колес.

Она обладает всеми преимуществами высококлассной измерительной машины, включая систему направляющих на воздушных подшипниках по всем осям, собственную стабильность и однородность материалов.

Отличительные особенности машины — эргономичность, простота использования и широкий выбор измерительных опций. Каменная база и измеряющие оси обеспечивают большой срок службы, а воздушные подшипники на линейных направляющих и поворотный высокопрецизионный стол — работу без износа.

Сервопривод, высокоточная измерительная система и наличие подшипников позволяют контролировать процесс измерения и расположение поворотных осей. Линейные оси также оборудованы воздушными подшипниками и высококачественными сервоприводами.

		WGT 400	WGT 600	WGT 1000
Диаметр детали	мин./макс.	5 — 400	5 — 600	5 — 1000, (1200, 1500)	Мм
Диапазон модулей	мин./макс.	(0,2) 0,5 — 15	(0,2) 0,5 — 20	(0,2) 0,5 — 25	Мм
Измеряемая ширина зубчатого венца	макс.	500 (650)	650 (800)	1000	Мм
Угол наклона		< 90	< 90	< 90	°
Количество осей устройства		4	4	4
Точность измерения	Измерение зубчатых колёс по VDI/VDE 2612/2613, группа I
Диапазон температур ±2K без повторной калибровки		20°C + 5K 20°C — 3K 2 К/ч 2 К/м	20°C + 5K 20°C — 3K 2 К/ч 2 К/м	20°C + 5K 20°C — 3K 2 К/ч 2 К/м
Диапазон перемещения осей	ось X	400	500	1200	мм
	ось Y	220	320	550	мм
	ось Z	500,(650)	650, (800)	1000	мм
Расстояние между упорными центрами	мин./макс.	20-650, (900,1200)	20-900, (1200)	50-1200, (1600, 2000)	мм
Нагрузка на стол	макс.	180	400	2000, (3500)	даН
Давление сжатого воздуха	мин.	6	6	6	Бар
Расход воздуха	прибл.	80	90	140	л/мин.
Электропитание		110/230 V, 60/50 Hz, 1Ph		400 V, 60/50 Hz, 3 Ph
Мощность	станд.	1600	1600	2600	Ва
Вес машины	прибл.	1 00	2 000	10 000	кг
Габариты	прибл.	1900/1550/2000	2150/1650/2200	3110/3210/2700	мм
