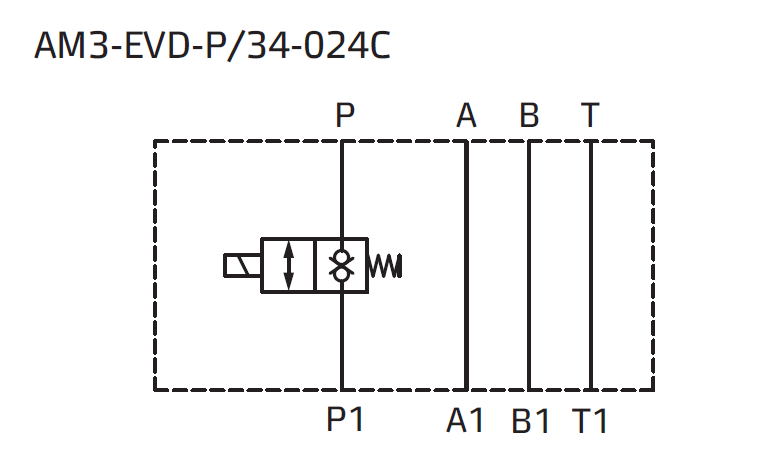

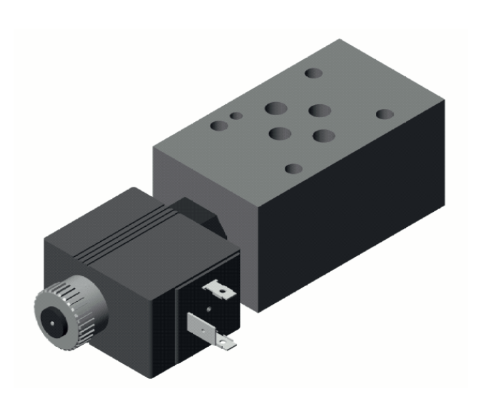

Модульный клапан CETOP 3 с двойным тарельчатым электромагнитным клапаном в линии P.
Данная модель позволяет перекрывать поток в линии P.
По запросу предусмотрены другие напряжения.
[1] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
AM3
|
—
|
EVD
|
—
|
P
|
—
|
|
/
|
34
|
—
|
|
(1) AM3: Модульный клапан CETOP 03(2) EVD: 2-линейный электромагнитный тарельчатый клапан
(3) P: Рабочая линия, в которой установлен клапан
(4) Код, зарезервированный для дополнительных опций вариантов
(5) 34: Камера для картриджных клапанов: ¾” 16 UNF
(6) Доступные варианты напряжений:
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)

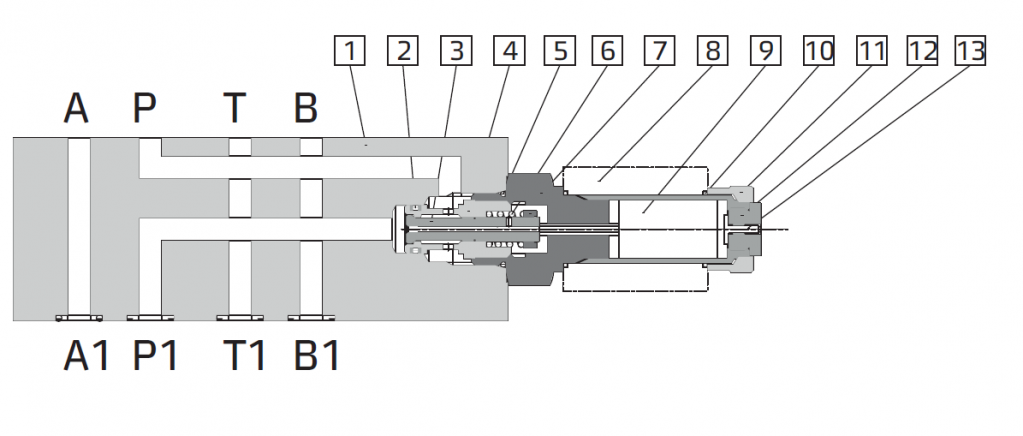

Выравнивание тарелки 3 обеспечивается давлением, и она удерживается в своем седле 4 пружиной 6. Когда на электро- магнит подводится питание, подвижный якорь 9 перемещает тарелку 3 к пружине 6, открывая поток между P1 и P. Ручной регулятор 13 представляет собой штифт, который при нажатии на него приводит в действие клапан в случае сбоя электро питания.

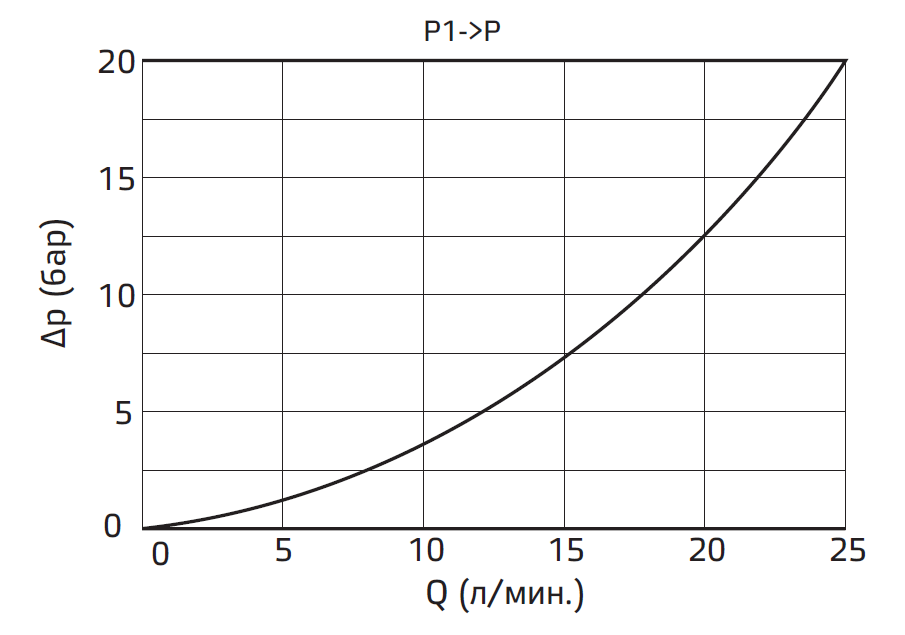

[2] Типовые графики
Измерено при ѵ = 36 сСт и 50°С.

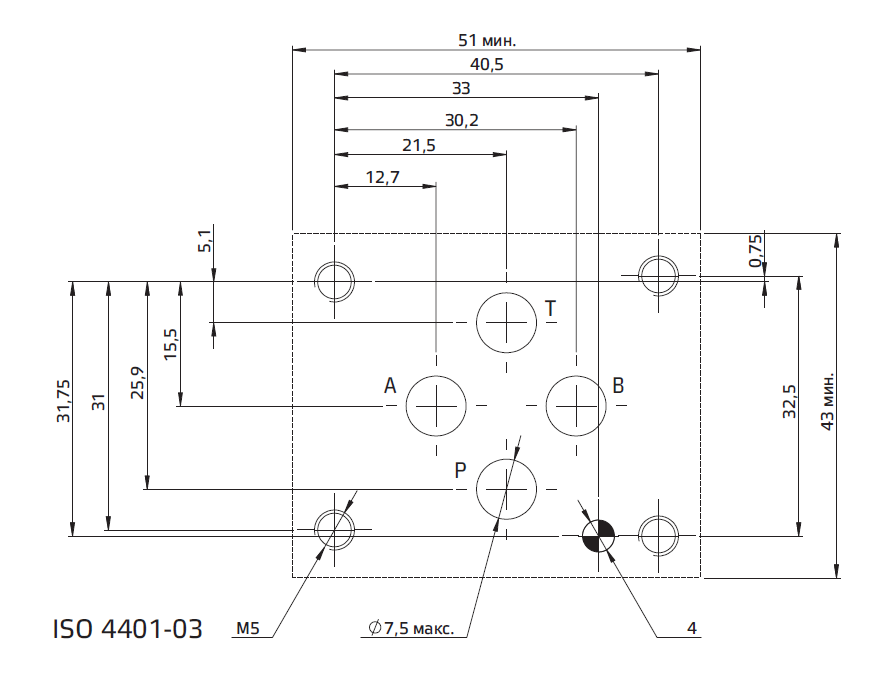

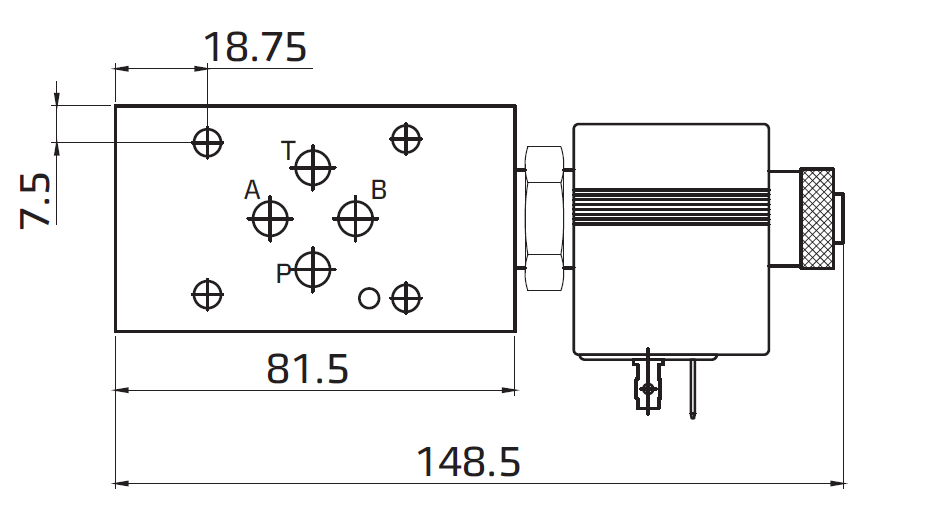

[3] Установочные размеры (мм)
Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов (40 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.
[4] Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
